ARD-BS5 Buzzer Activo Necesita Señal Externa para Producir Sonido
[ARD-BS5 ] ARD-BS5 Buzzer Activo Necesita Señal Externa para Producir Sonido
Referencia Interna:
ARD-BS5

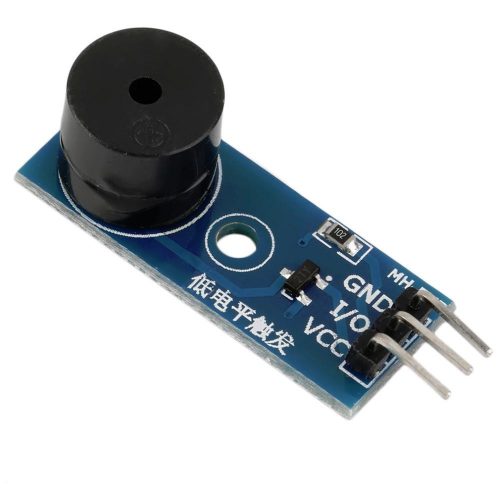

Módulo Buzzer Activo ARD-BS5
Avisador sonoro de 5 V controlado mediante una señal digital.
El ARD-BS5 incorpora un buzzer activo que genera internamente su frecuencia audible cuando recibe alimentación y una señal de activación. A diferencia de un buzzer pasivo, no necesita producir tonos mediante PWM para emitir su sonido principal. Puede emplearse como alarma, confirmación de pulsaciones o aviso de estados. Si el consumo supera el límite del GPIO debe accionarse mediante transistor.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 5 V CC |
| Tipo | Buzzer activo |
| Control | Señal digital externa |
| Frecuencia | Tono fijo generado internamente |
| Salida | Aviso audible |
| Polaridad | Debe respetarse |
| Compatibilidad | Arduino y Raspberry Pi mediante transistor si corresponde |
| Características adicionales | Valor |
|---|---|
| Programación | Encendido y apagado digital |
| Tonos | No reproduce frecuencias musicales libremente |
| Corriente | Depende del buzzer instalado |
| Etapa | Puede incluir transistor en módulo |
| Aplicaciones | Alarmas y confirmaciones |
| Montaje | Evitar obstruir abertura sonora |
Ventajas y aplicaciones
Integración sencilla: Su diseño facilita incorporarlo en prototipos funcionales mediante conexiones identificables y componentes externos mínimos durante el montaje.
Formato compacto: La placa ocupa poco espacio y puede instalarse dentro de robots, equipos portátiles y sistemas electrónicos de control.
Funcionamiento práctico: Proporciona una solución directa para experimentar, supervisar o controlar dispositivos respetando siempre sus límites eléctricos y térmicos.
Compatibilidad amplia: Puede combinarse con Arduino, Raspberry Pi y otras plataformas aplicando las adaptaciones eléctricas indicadas para cada interfaz.
Aplicaciones variadas: Resulta útil en automatización, robótica, instrumentación y enseñanza, permitiendo desarrollar proyectos progresivos con resultados claramente observables.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo realiza una prueba funcional completa, promedia o valida señales y muestra diagnósticos claros mediante el monitor serial.
const byte BUZZER=8;
const unsigned int TIEMPO_ON=250;
const unsigned int TIEMPO_OFF=250;
void activar(unsigned int tiempo){
digitalWrite(BUZZER,HIGH);
delay(tiempo);
digitalWrite(BUZZER,LOW);
}
void setup(){
Serial.begin(9600);
pinMode(BUZZER,OUTPUT);
digitalWrite(BUZZER,LOW);
Serial.println("Buzzer activo listo");
}
void loop(){
Serial.println("Patrón de aviso");
for(byte i=0;i<3;i++){
activar(TIEMPO_ON);
delay(TIEMPO_OFF);
}
Serial.println("Pausa de seguridad");
delay(2000);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué función cumple el ARD-BS5?
El ARD-BS5 realiza la función descrita mediante su circuito específico y trabaja dentro de los límites eléctricos indicados en esta ficha.
2. ¿Qué alimentación debe utilizarse?
Debe aplicarse exactamente la tensión especificada, compartir tierra cuando corresponda y evitar inversión de polaridad, sobrecorriente o señales superiores al máximo permitido.
3. ¿Cómo debe instalarse correctamente?
Utiliza conexiones cortas, firmes y aisladas, verifica polaridad antes de energizar y proporciona ventilación o fijación mecánica según la potencia manejada.
4. ¿Qué factores pueden afectar su funcionamiento?
La alimentación inestable, ruido eléctrico, temperatura, cableado, carga conectada y montaje físico pueden modificar el rendimiento observado durante una aplicación real.
5. ¿Es compatible con Arduino Uno?
Sí. Arduino puede manejar su señal mediante los pines indicados y el ejemplo incluido, respetando alimentación, corriente y niveles lógicos.
6. ¿Puede utilizarse con Raspberry Pi?
Sí, pero los GPIO aceptan solamente 3,3 voltios; agrega ADC, controlador o adaptación de nivel cuando la interfaz lo necesite.
7. ¿Necesita calibración o ajuste?
Los módulos de medición requieren verificar cero y escala; los controladores deben configurarse según carga, corriente, frecuencia y condiciones reales de trabajo.
8. ¿Cómo se compara con un buzzer pasivo?
El activo genera un tono al energizarse; el pasivo necesita una onda cuadrada y permite seleccionar distintas frecuencias musicales durante.
9. ¿En qué difiere de un altavoz?
El buzzer está optimizado para avisos simples; un altavoz reproduce audio más amplio, pero necesita amplificador y señal analógica apropiada.
10. ¿Puede conectarse directamente a cualquier GPIO?
Solo si su corriente queda dentro del pin. Para consumos mayores utiliza transistor, resistencia de base y diodo si la carga es inductiva.
