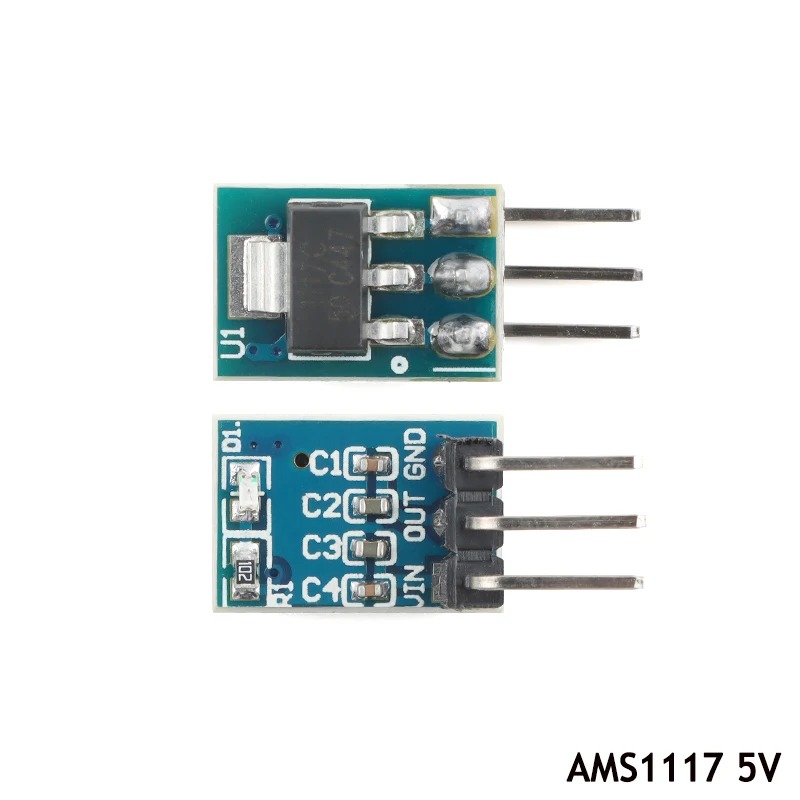

AMS1117-5.0V Modulo Regulador de Voltaje AMS1117 – Salida Estable 5.0 V

[AMS1117-5.0V] AMS1117-5.0V Modulo Regulador de Voltaje AMS1117 – Salida Estable 5.0 V

https://electrofranko.com/web/image/product.template/54976/image_1920?unique=94cd91f

S/ 3.50 3.5 PEN S/ 3.50

S/ 3.50

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: AMS1117-5.0V

Módulo Regulador de Voltaje AMS1117-5.0V (3 Pines - VIN, OUT, GND)

Placa conversora reductora lineal de tensión fija con 3 pines estándar para alimentación de sistemas digitales y lógica de 5V.

El Módulo Regulador de Voltaje AMS1117-5.0V de 3 pines es una práctica placa breakout lineal diseñada para transformar tensiones de entrada superiores en una salida limpia, fija y estable de 5.0V DC. Cuenta con un diseño simplificado de tres terminales etiquetados como VIN, OUT y GND, integrando los condensadores de filtrado necesarios en una PCB compacta lista para conectarse directamente en protoboards o sistemas embebidos que requieran lógica de 5 voltios.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
Voltaje de Entrada (VIN)6.5V a 12V DC
Voltaje de Salida (VOUT)5.0V DC (Fijo)
Corriente Máxima de Salida800 mA - 1 A
Tipo de ReguladorLineal LDO (Low Dropout)
Caída de Tensión (Dropout)~1.2V a 800mA
Protecciones IntegradasLimitación térmica y de corriente por hardware
Parámetro Físico / EstructuraRango / Valor Oficial
Factor de FormaPlaca breakout de 3 pines en línea
Pines de ConexiónVIN, OUT, GND
Dimensiones FísicasFormato ultra compacto optimizado para protoboard
Temperatura Operativa-40°C a +125°C
Aplicaciones PrincipalesAlimentación de lógica TTL, sensores y circuitos de 5V
CompatibilidadArduino Uno, protoboards y placas de prueba

Ventajas Clave del Módulo AMS1117-5.0V (3 Pines)

• Diseño Simplificado de 3 Terminales: Dispone de los pines esenciales (VIN, OUT, GND) en una sola fila, facilitando su inserción y cableado rápido en placas de prueba.

• Tensión Limpia y Estable: Proporciona una línea de 5V lineal libre de ruidos de conmutación de alta frecuencia, protegiendo circuitos sensibles.

• Protección Interna Robusta: Cuenta con mecanismos integrados de apagado térmico y limitación de corriente para prevenir daños por sobrecarga.

La placa breakout cuenta con tres pines principales en línea para conectar la entrada de energía, la salida regulada y la referencia común a tierra.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Conexión de alimentación de entrada
Esquema 3: Conexión común de referencia
Esquema 2: Extracción de voltaje regulado
Esquema 4: Integración física en placa de pruebas
Guía Esencial de Conexión y Montaje de Hardware: Conecte su fuente de tensión principal al pin **VIN**, la tierra común al pin **GND**, y obtenga los 5.0V estables directamente en el pin **OUT** para alimentar sus circuitos lógicos.
1. ¿En qué se diferencia este modelo de 3 pines frente a la variante AMS1117 de 4 pines?
La variante de 3 pines organiza sus conexiones en un formato lineal básico de entrada, salida y tierra (VIN, OUT, GND), mientras que el modelo de 4 pines duplica el pin de tierra para ofrecer mayor comodidad y estabilidad en el ruteo de pistas sobre ciertas placas de prototipado.
2. ¿Cómo se compara este módulo lineal de 3 pines frente a un regulador conmutado step-down compacto de tres terminales?
Un regulador conmutado ofrece mayor eficiencia energética sin calentarse tanto, pero introduce ruido electromagnético de alta frecuencia; en cambio, este módulo lineal AMS1117 proporciona un voltaje de 5V sumamente limpio y libre de ruido, ideal para etapas analógicas o digitales delicadas.
3. ¿Cuál es el voltaje de entrada recomendado?
Se recomienda un suministro de entrada entre 6.5V y 12V DC.
4. ¿Qué corriente máxima soporta el módulo?
Puede entregar hasta 800 mA de corriente de salida continua.
5. ¿Cuál es el voltaje de salida fijo?
Proporciona una tensión regulada exacta de 5.0V DC.
6. ¿Qué tecnología de regulación emplea?
Utiliza tecnología lineal de bajo voltaje de caída (LDO).
7. ¿Genera calor durante su funcionamiento?
Sí, el calor disipado es proporcional a la diferencia entre el voltaje de entrada y salida multiplicada por la corriente consumida.
8. ¿Requiere condensadores externos adicionales?
No, la placa breakout ya incluye los condensadores de filtrado básicos integrados para asegurar una operación estable.
9. ¿Es apto para sistemas lógicos digitales?
Sí, es ideal para alimentar circuitos lógicos, microcontroladores y sensores que demandan una línea de 5V estable.
10. ¿Cuáles son sus aplicaciones principales?
Se emplea en prototipado rápido, estabilización de líneas de alimentación y fuentes auxiliares para proyectos electrónicos.
