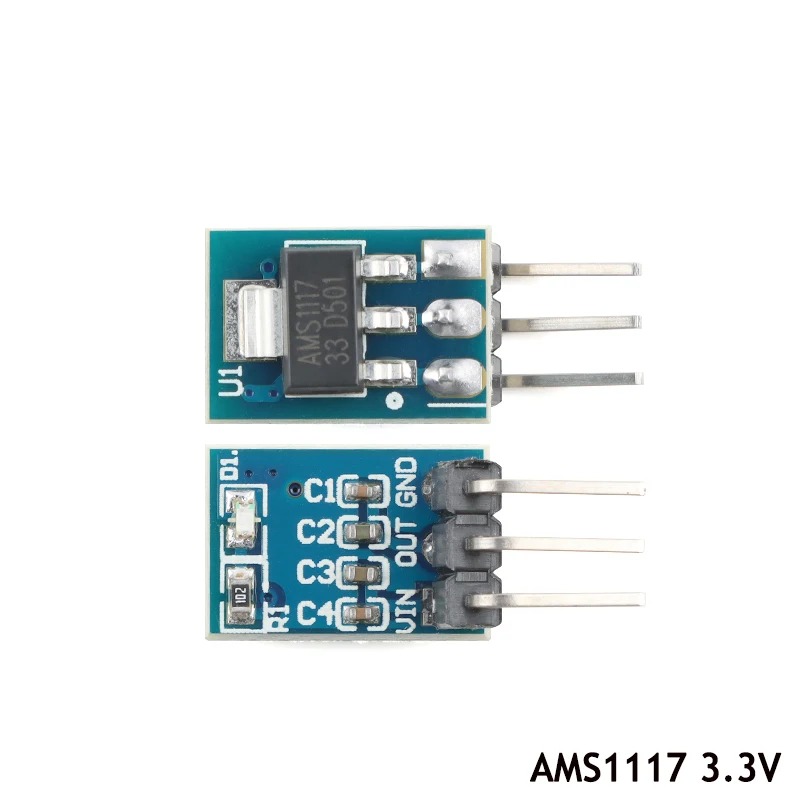

Módulo Regulador de Voltaje AMS1117-3.3V (3 Pines - VIN, OUT, GND)
Placa conversora reductora lineal de tensión fija con 3 pines estándar para alimentación de microcontroladores y lógica de 3.3V.
El Módulo Regulador de Voltaje AMS1117-3.3V de 3 pines es una práctica placa breakout lineal diseñada para transformar tensiones de entrada superiores en una salida limpia, fija y estable de 3.3V DC. Cuenta con un diseño simplificado de tres terminales etiquetados como VIN, OUT y GND, integrando los condensadores de filtrado necesarios en una PCB compacta lista para conectarse directamente en protoboards o sistemas embebidos que requieran lógica de 3.3 voltios como placas ESP32, ESP8266 y sensores avanzados.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Voltaje de Entrada (VIN) | 4.5V a 12V DC |
| Voltaje de Salida (VOUT) | 3.3V DC (Fijo) |
| Corriente Máxima de Salida | 800 mA - 1 A |
| Tipo de Regulador | Lineal LDO (Low Dropout) |
| Caída de Tensión (Dropout) | ~1.2V a 800mA |
| Protecciones Integradas | Limitación térmica y de corriente por hardware |
| Parámetro Físico / Estructura | Rango / Valor Oficial |
|---|---|
| Factor de Forma | Placa breakout de 3 pines en línea |
| Pines de Conexión | VIN, OUT, GND |
| Dimensiones Físicas | Formato ultra compacto optimizado para protoboard |
| Temperatura Operativa | -40°C a +125°C |
| Aplicaciones Principales | Alimentación de ESP32, sensores y circuitos lógicos de 3.3V |
| Compatibilidad | ESP32, ESP8266, protoboards y placas de prueba |
Ventajas Clave del Módulo AMS1117-3.3V (3 Pines)
• Diseño Simplificado de 3 Terminales: Dispone de los pines esenciales (VIN, OUT, GND) en una sola fila, facilitando su inserción y cableado rápido en placas de prueba.
• Tensión Limpia y Estable: Proporciona una línea de 3.3V lineal libre de ruidos de conmutación de alta frecuencia, ideal para módulos inalámbricos sensibles.
• Protección Interna Robusta: Cuenta con mecanismos integrados de apagado térmico y limitación de corriente para prevenir daños por sobrecarga.
La placa breakout cuenta con tres pines principales en línea para conectar la entrada de energía, la salida regulada de 3.3V y la referencia común a tierra.
