Referencia Interna: AMS1117-3.3V-4P

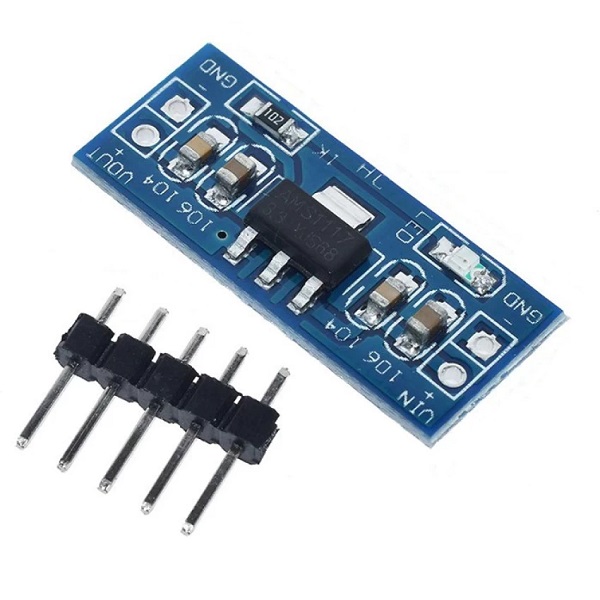

Módulo Regulador de Voltaje AMS1117-3.3V (4 Pines)

Placa conversora reductora de tensión lineal de alta estabilidad para microcontroladores, sensores y circuitos lógicos.

El Módulo Regulador de Voltaje AMS1117-3.3V de 4 pines es un circuito conversor lineal reductor diseñado para transformar tensiones de entrada superiores (como 5V provenientes de USB o fuentes externas) en una salida fija, limpia y estable de 3.3V DC. Su formato tipo breakout con pines de fácil acceso facilita la integración directa en protoboards y placas de circuito impreso, proporcionando la energía confiable que requieren los microcontroladores modernos, módulos inalámbricos y sensores sensibles.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
Voltaje de Entrada (VIN)4.5V a 12V DC
Voltaje de Salida (VOUT)3.3V DC (Fijo)
Corriente Máxima de Salida800 mA - 1 A
Tipo de ReguladorLineal LDO (Low Dropout)
Caída de Tensión (Dropout)~1.2V a 800mA
Protecciones IntegradasLimitación térmica y de corriente por hardware
Parámetro Físico / EstructuraRango / Valor Oficial
Factor de FormaPlaca breakout de 4 pines (Breakout Board)
Pines de ConexiónVIN, GND, VOUT, GND
Dimensiones FísicasFormato ultra compacto optimizado para protoboard
Temperatura Operativa-40°C a +125°C
Aplicaciones PrincipalesAlimentación de ESP32, sensores y circuitos lógicos de 3.3V
CompatibilidadArduino, ESP8266, STM32, protoboards y placas de prueba

Ventajas Clave del Módulo AMS1117-3.3V

• Salida Limpias y Estable: Al ser un regulador lineal, proporciona un voltaje sumamente estable libre del ruido eléctrico típico de los convertidores conmutados.

• Diseño de 4 Pines para Protoboard: Su distribución física con pines duplicados de tierra (GND) y alimentación simplifica el cableado en proyectos de prototipado rápido.

• Protecciones Internas Activas: Incorpora mecanismos de seguridad contra sobrecalentamiento y exceso de corriente para proteger la integridad del circuito.

La placa breakout cuenta con cuatro pines claramente distribuidos para conectar la fuente de alimentación de entrada y extraer el voltaje regulado de salida de forma segura.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Conexión de alimentación de entrada (ej. 5V)
Esquema 3: Extracción de voltaje regulado
Esquema 2: Conexión común de tierra
Esquema 4: Montaje físico en placa de pruebas
Guía Esencial de Conexión y Montaje de Hardware: Conecte su fuente de alimentación principal (por ejemplo, 5V) al pin **VIN** y el terminal de referencia a **GND**. Obtenga los 3.3V estables directamente desde el pin **VOUT** para alimentar sus dispositivos digitales.
1. ¿En qué se diferencia el regulador lineal AMS1117-3.3V frente a un regulador conmutado step-down como el MP1584?
El AMS1117 es un regulador lineal que destaca por ofrecer un voltaje de salida sumamente limpio y libre de ruido electromagnético, aunque disipa el exceso de energía en forma de calor; en contraste, un regulador conmutado como el MP1584 es altamente eficiente pero genera mayor ruido eléctrico debido a la conmutación de alta frecuencia.
2. ¿Cómo se compara el AMS1117-3.3V de 4 pines frente al circuito integrado tradicional en formato TO-220?
El circuito integrado en formato TO-220 requiere que el usuario diseñe el circuito externo añadiendo manualmente condensadores de filtrado y desacoplo para evitar oscilaciones; este módulo de 4 pines ya viene montado en una placa breakout con todos los componentes pasivos integrados y listo para usarse de inmediato.
3. ¿Cuál es el rango de voltaje de entrada recomendado para este módulo?
Se recomienda alimentar el módulo con un voltaje de entrada entre 4.5V y 12V DC para mantener una buena estabilidad y evitar sobrecalentamientos.
4. ¿Cuál es la corriente máxima que puede entregar la salida de 3.3V?
El módulo puede suministrar hasta 800 mA de corriente continua bajo condiciones normales de operación.
5. ¿Qué voltaje ofrece de forma fija en la salida?
Proporciona un nivel de tensión constante y regulado de 3.3V DC.
6. ¿Es adecuado para alimentar módulos Wi-Fi como el ESP32 o ESP8266?
Sí, es ideal para suministrar la energía estable que requieren estos microcontroladores durante sus picos de transmisión inalámbrica.
7. ¿Qué tecnología utiliza este regulador de tensión?
Emplea tecnología de regulación lineal de bajo voltaje de caída (LDO - Low Dropout).
8. ¿Genera mucho calor durante su funcionamiento?
El calor generado es proporcional a la diferencia entre el voltaje de entrada y salida multiplicada por la corriente consumida por la carga.
9. ¿Requiere componentes externos adicionales para funcionar?
No, incluye integrados todos los condensadores de filtrado necesarios directamente en la placa breakout.
10. ¿Cuáles son las aplicaciones prácticas más comunes?
Se utiliza ampliamente en proyectos de prototipado rápido, conversión de niveles lógicos de 5V a 3.3V y alimentación de sensores de bajo voltaje.
▶ Video demostrativo 📄 Hoja de Datos
