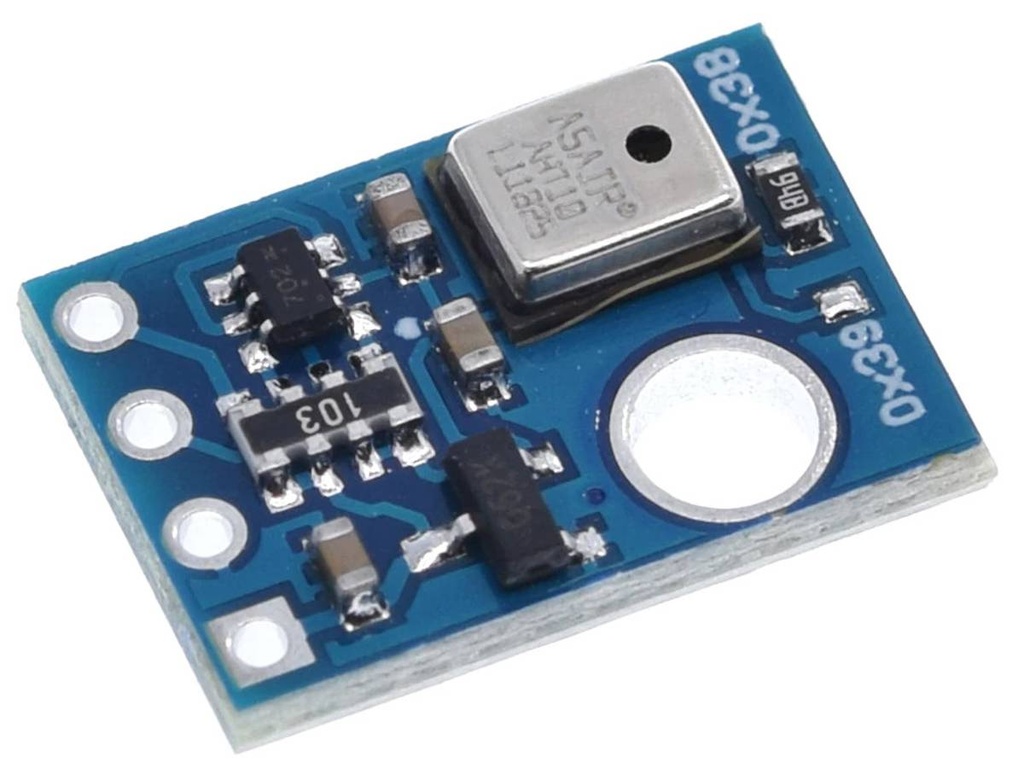

AHT10 Módulo de Medición de Sensor de Temperatura y Humedad Digital de Alta Precisión
[AHT10] AHT10 Módulo de Medición de Sensor de Temperatura y Humedad Digital de Alta Precisión
Referencia Interna:
AHT10
Módulo Sensor de Temperatura y Humedad AHT10
Medición digital calibrada de humedad relativa y temperatura por I²C.
El AHT10 integra un elemento capacitivo de humedad, un sensor de temperatura y procesamiento digital calibrado. El módulo comunica ambas magnitudes mediante I²C, facilitando estaciones ambientales, automatización y registro de condiciones interiores.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación del sensor | 1,8 a 3,6 V CC |
| Mediciones | Humedad relativa y temperatura |
| Interfaz | I²C |
| Dirección I²C | 0x38 |
| Rango de humedad | 0 a 100 %RH |
| Precisión de humedad | ±2 %RH típica |
| Rango de temperatura | −40 a +85 °C |
| Precisión de temperatura | ±0,3 °C típica |
| Compatibilidad | Arduino Uno y derivados; Raspberry Pi mediante I²C de 3,3 V |
| Características adicionales | Valor |
|---|---|
| Resolución de humedad | 0,024 %RH |
| Resolución de temperatura | 0,01 °C |
| Repetibilidad de humedad | ±0,1 %RH |
| Repetibilidad de temperatura | ±0,1 °C |
| Tiempo de respuesta de humedad | Menor de 8 segundos, τ63 % |
| Consumo en reposo | 0,25 µA típico |
| Formato | Salida digital calibrada |
Ventajas y aplicaciones
Dos variables ambientales: Entrega temperatura y humedad relativa digitalmente desde un solo sensor compacto previamente calibrado por el fabricante.
Buena precisión típica: Alcanza aproximadamente ±2 %RH en humedad y ±0,3 °C en temperatura dentro de sus condiciones especificadas.
Interfaz I²C sencilla: Utiliza la dirección 0x38 para transmitir mediciones digitales sin necesidad de convertir señales analógicas externamente.
Consumo reducido: Su bajo consumo en reposo favorece registradores ambientales y dispositivos portátiles que realizan mediciones en intervalos programados.
Aplicaciones ambientales: Puede integrarse en estaciones interiores, incubadoras experimentales, automatización, almacenamiento y sistemas de seguimiento de confort ambiental.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
Instala una biblioteca compatible con AHT10, como Adafruit AHTX0. El ejemplo muestra temperatura y humedad una vez por segundo.
#include <Wire.h>
#include <Adafruit_AHTX0.h>
Adafruit_AHTX0 aht;
void setup(){
Serial.begin(115200); Wire.begin();
if(!aht.begin()) Serial.println("AHT10 no encontrado");
}
void loop(){
sensors_event_t humedad,temperatura;
aht.getEvent(&humedad,&temperatura);
Serial.print("Temperatura C: ");Serial.println(temperatura.temperature);
Serial.print("Humedad %: ");Serial.println(humedad.relative_humidity);
delay(1000);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué mide el AHT10?
Mide humedad relativa y temperatura mediante elementos integrados, entregando ambas lecturas en formato digital calibrado a través del bus I²C.
2. ¿Qué dirección I²C utiliza?
Utiliza la dirección fija 0x38. Antes de ejecutar el programa puede confirmarse su presencia mediante un escáner del bus I²C.
3. ¿Cuál es su precisión típica?
La precisión típica indicada es ±2 %RH para humedad y ±0,3 °C para temperatura bajo las condiciones especificadas.
4. ¿Puede medir condensación?
No debe considerarse un detector de agua. La condensación prolongada puede alterar temporalmente la lectura y perjudicar el desempeño del elemento sensible.
5. ¿Es compatible con Arduino Uno?
Sí mediante I²C. La placa usada debe proporcionar alimentación y niveles lógicos compatibles con el sensor AHT10 de baja tensión.
6. ¿Es compatible con Raspberry Pi?
Sí. El bus I²C de 3,3 V de Raspberry Pi es apropiado para comunicarse con el sensor usando software compatible.
7. ¿Requiere calibración del usuario?
El sensor sale calibrado de fábrica. Para aplicaciones exigentes puede compararse periódicamente con una referencia trazable en condiciones ambientales controladas.
8. ¿Cómo se compara con DHT11?
El AHT10 ofrece interfaz I²C y mejores prestaciones típicas de precisión y resolución que el básico DHT11 en mediciones ambientales.
9. ¿En qué difiere del BME280?
AHT10 mide temperatura y humedad; BME280 agrega presión barométrica, proporcionando una variable adicional para estaciones ambientales y estimación de altitud.
10. ¿Es igual al AHT20?
Comparten función e interfaz general, pero son generaciones distintas con especificaciones y comandos que deben verificarse mediante bibliotecas compatibles.
