Conversor Analogo Digital de 8 Bits

S/ 16.00 16.0 PEN S/ 16.00

S/ 16.00

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: ADC0808CCN

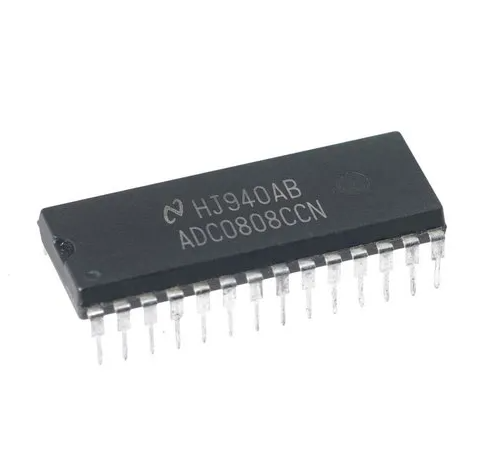

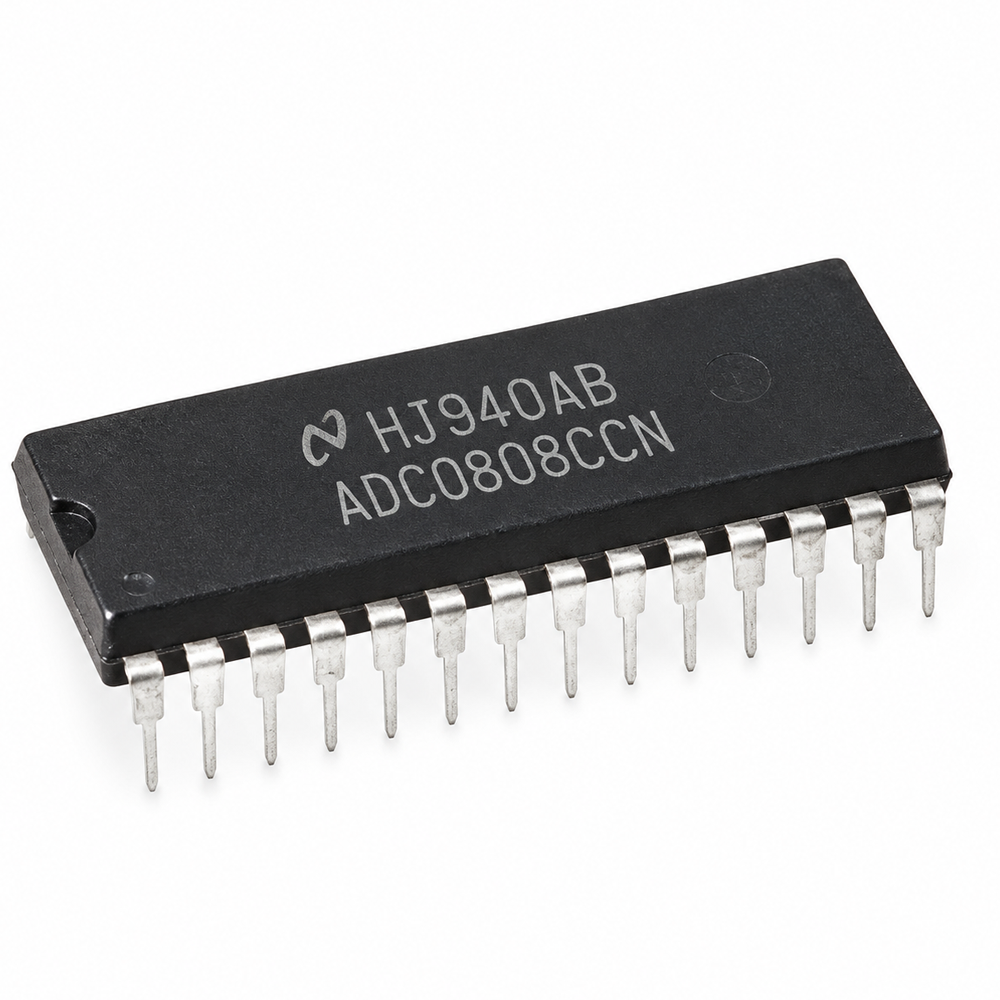

Convertidor Analógico-Digital de 8 Bits y 8 Canales - ADC0808CCN

El ADC0808CCN es un convertidor analógico-digital (ADC) de 8 bits con 8 canales multiplexados, ideal para sistemas de adquisición de datos, medición y automatización. Posee arquitectura de aproximaciones sucesivas (SAR), reloj interno y salida digital paralela. Su diseño permite seleccionar múltiples señales analógicas con gran precisión, manteniendo bajo consumo y compatibilidad con microcontroladores TTL/CMOS.

Especificaciones Técnicas

Tipo de dispositivo	Convertidor Analógico-Digital (ADC)
Resolución	8 bits
Número de canales	8 entradas analógicas multiplexadas
Arquitectura	Aproximaciones sucesivas (SAR)
Encapsulado	DIP-28
Tensión de alimentación	5 V ±5%
Rango de entrada	0 a +5 V
Tiempo de conversión	100 µs típico
Interfaz de salida	Paralela de 8 bits
Reloj interno	640 kHz típico
Linealidad integral	±0.5 LSB
Consumo típico	20 mW
Temperatura de operación	0 °C a +70 °C
Compatibilidad	Microcontroladores TTL / CMOS

Usos Comunes del ADC0808CCN

• Sistemas de medición: Conversión de señales analógicas múltiples en sistemas de adquisición.
• Automatización industrial: Control y monitoreo de sensores analógicos.
• Proyectos educativos: Prácticas de conversión ADC en laboratorios técnicos.
• Microcontroladores: Lectura de entradas analógicas con PIC, AVR o Arduino.
• Instrumentación: Sistemas de medición de voltaje o temperatura.
• Adquisición de datos: Conversión simultánea de múltiples canales en tiempo real.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del ADC0808CCN con diagramas, pines y especificaciones eléctricas.

Descargue su Datasheet (PDF)
