AD8232 Modulo Sensor ECG para Medición de Ritmo Cardíaco con Electrodos

AD8232 Monitor de Ritmo Cardíaco (ECG)

Módulo de acondicionamiento de señal para electrocardiograma mono-derivación, ideal para proyectos biomédicos con Arduino.

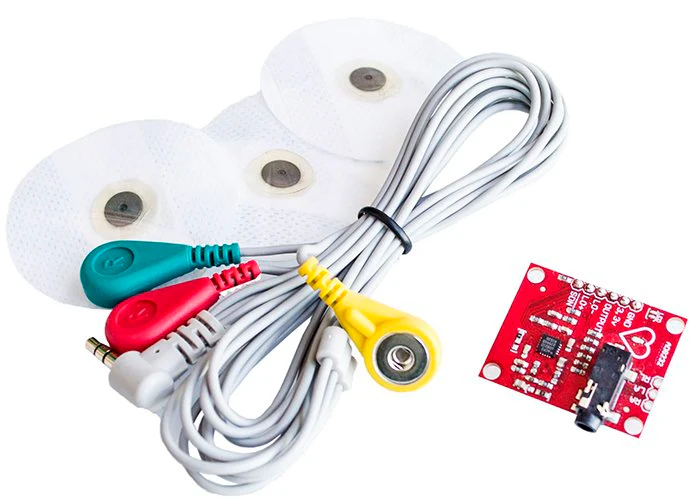

El AD8232 es un bloque integrado de acondicionamiento de señales diseñado para extraer, amplificar y filtrar señales bioeléctricas diminutas, como las de un electrocardiograma (ECG), en presencia de condiciones ruidosas causadas por el movimiento o la colocación remota de los electrodos. Este módulo opera como un amplificador de instrumentación de alto rendimiento que elimina de manera eficiente los artefactos de corriente continua y el ruido de baja frecuencia gracias a sus filtros activos integrados. Cuenta con una interfaz analógica directa, pines de detección de desconexión de electrodos (LOD+/LOD-) y un conector jack de 3.5 mm que facilita una conexión rápida y segura a los cables biomédicos, haciéndolo perfecto para el desarrollo de monitores de ritmo cardíaco portátiles, dispositivos de fitness y prototipos de salud electrónica.

Especificaciones Técnicas del Módulo

Parámetro	Detalle
Tipo de sensor	Biopotencial Analógico
Voltaje operación	2.0 V a 3.5 V CD (3.3V Típico)
Corriente de consumo	170 µA (Ultra bajo consumo)
Conexión de entrada	Jack 3.5 mm / Pines soldados
Número de electrodos	3 Electrodos (RA, LA, RL)
Compatibilidad	Arduino, PIC, ESP32, STM32
Peso módulo	~ 4.5 gramos

Parámetro	Detalle
Interfaz de salida	Voltaje Analógico (OUTPUT)
Filtro pasa-altos	De 2 polos integrado
Rechazo modo común	80 dB (CMRR a 60 Hz)
Detección Leads-Off	Pines LOD+ y LOD- integrados
Temp. Operación	-40°C a +85°C
Dimensiones módulo	36 x 30 x 11 mm
Modo apagado (SDN)	Sí (Pin Shutdown disponible)

Esquema de Conexión

Ventajas del AD8232

Filtrado Activo Superior: Elimina de forma automática el ruido producido por la línea eléctrica de 50/60 Hz y el movimiento muscular, entregando una señal limpia lista para graficar.

Monitoreo de Electrodos Seguro: Sus salidas lógicas LOD+ y LOD- informan al microcontrolador de inmediato si un parche de ECG se ha desprendido del cuerpo del usuario.

Consumo de Energía Eficiente: Con apenas 170 microamperios de consumo, es idóneo para el desarrollo de wearables de salud y dispositivos alimentados por baterías de Litio.

Código Básico de Arduino

// Código de lectura para el Monitor de Ritmo Cardíaco AD8232
const int pinOutput = A0;   // Salida analógica del sensor conectada a A0
const int pinLODPlus = 10;  // Detección de electrodo desconectado (+)
const int pinLODMinus = 11; // Detección de electrodo desconectado (-)

void setup() {
  Serial.begin(9600);
  pinMode(pinLODPlus, INPUT);  // Configurar pines LOD como entradas
  pinMode(pinLODMinus, INPUT);
}

void loop() {
  // Verificar si algún electrodo se ha desconectado de la piel
  if ((digitalRead(pinLODPlus) == 1) || (digitalRead(pinLODMinus) == 1)) {
    Serial.println("---"); // Envía un valor plano o advertencia al Serial Plotter
  } else {
    // Leer el pulso cardíaco y enviar el valor analógico directo
    int lecturaECG = analogRead(pinOutput);
    Serial.println(lecturaECG);
  }

  // Pequeño retraso para evitar la saturación del Serial Plotter
  delay(1);
}

▶ Video demostrativo 📄 Hoja de Datos
