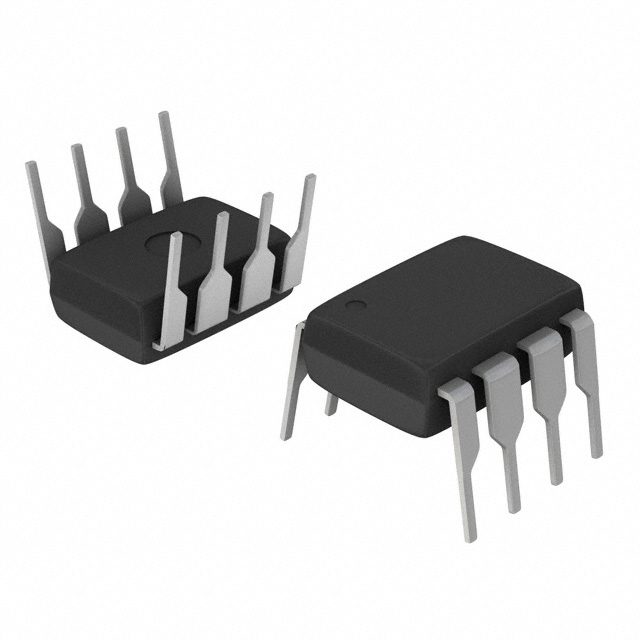

Amplificador de Instrumentacion CI DIP

S/ 28.00 28.0 PEN S/ 28.00

S/ 28.00

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: AD620AN

Amplificador Instrumental de Precisión - AD620AN

El AD620AN es un amplificador instrumental de precisión con ganancia ajustable mediante una sola resistencia externa. Diseñado para medición de señales diferenciales de muy baja amplitud, ofrece alta exactitud, bajo ruido y excelente rechazo de modo común. Su bajo consumo de energía lo hace ideal para instrumentación médica, adquisición de datos, sensores de presión y sistemas de control industrial donde la estabilidad y precisión son críticas.

Especificaciones Técnicas

Tipo de dispositivo	Amplificador instrumental de precisión
Encapsulado	DIP-8
Rango de ganancia	1 a 1000 (ajustable)
Tensión de alimentación	±2.3 V a ±18 V
Corriente de alimentación	1.3 mA típico
CMRR	100 dB mínimo
Error de offset	50 µV típico
Deriva térmica	0.6 µV/°C
Impedancia de entrada	10 GΩ
Rango de entrada diferencial	±2 V máximo
Ancho de banda	1 MHz (ganancia 1)
Temperatura de operación	-40 °C a +85 °C
Aplicaciones	Medición de señales de precisión y control industrial

Usos Comunes del AD620AN

• Instrumentación médica: Monitoreo de señales biológicas como ECG o EMG.
• Adquisición de datos: Amplificación precisa de sensores de baja señal.
• Sensores industriales: Monitoreo de presión, temperatura y vibraciones.
• Control de procesos: Amplificación de señales analógicas en sistemas PLC.
• Prototipos electrónicos: Diseño y prueba de sistemas analógicos de precisión.
• Educación técnica: Experimentación en medición de señales analógicas pequeñas.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del AD620AN con curvas de ganancia y características eléctricas.

Descargue su Datasheet (PDF)
