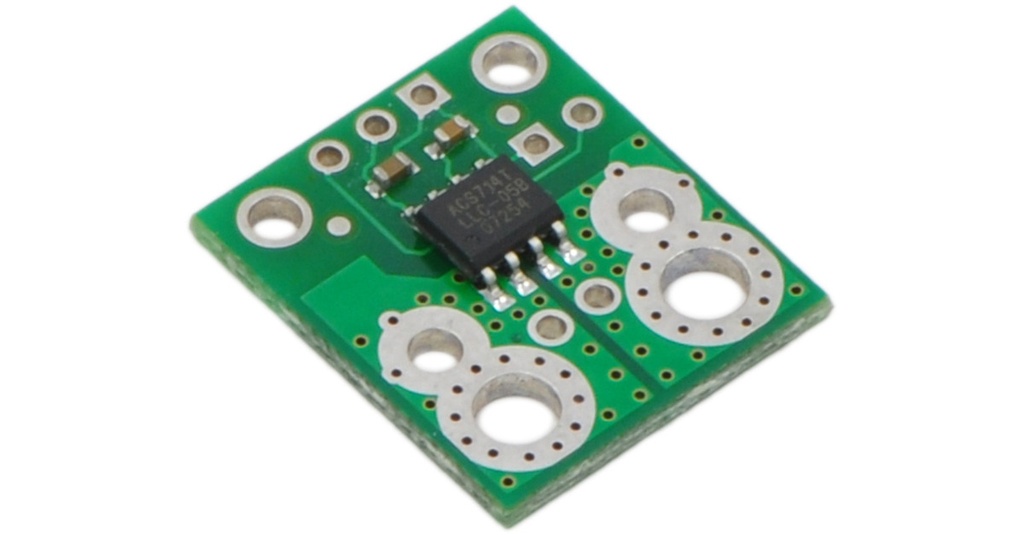

ACS714 Modulo Medidor de Corriente por Efecto Hall DC/AC
[ACS714] ACS714 Modulo Medidor de Corriente por Efecto Hall DC/AC
Referencia Interna:
ACS714
Sensor de Corriente Effecto Hall ACS714 (Salida Analógica)
Módulo medidor de corriente continua y alterna basado en tecnología de efecto Hall con aislamiento galvánico de alta precisión.
El Módulo Sensor de Corriente ACS714 es una solución económica y precisa para la medición de corrientes tanto en corriente continua (DC) como en corriente alterna (AC). Basado en el circuito integrado de Allegro Microsystems, el sensor opera mediante el principio de efecto Hall, lo que proporciona un aislamiento galvánico completo entre el circuito de potencia que se mide y la circuitería electrónica de control. Entrega una señal de voltaje analógica proporcional a la corriente detectada, siendo totalmente compatible con microcontroladores como Arduino, ESP32 y sistemas de adquisición basados en ADC.
Especificaciones Técnicas
| Parámetro Eléctrico | Rango / Valor Oficial |
|---|---|
| Voltaje de Operación (VCC) | 5.0 V DC |
| Rango de Medición (Modelo típico) | Hasta ±30A (o variantes de ±5A / ±20A) |
| Tipo de Señal de Salida | Analógica (Proporcional a la corriente) |
| Sensibilidad (Variante 30A) | 66 mV/A aprox. |
| Aislamiento Galvánico | Integrado (Camino conductor aislado de la lógica) |
| Ancho de Banda | 80 kHz |
| Parámetro Físico / Estructura | Rango / Valor Oficial |
|---|---|
| Factor de Forma | Módulo breakout compacto con pines de interfaz |
| Terminales de Potencia | Pads de soldadura o bornes de alta corriente |
| Dimensiones de la Placa | Formato optimizado para integración en prototipos |
| Temperatura Operativa | -40°C a +150°C (Chip interno) |
| Aplicaciones Principales | Control de motores, fuentes conmutadas, inversores y sistemas solares |
| Compatibilidad | Arduino, ESP32, PIC y conversores analógico-digitales (ADC) |
Ventajas Clave del Módulo ACS714
• Aislamiento Galvánico Seguro: Separa eléctricamente la etapa de potencia de la sección de control, protegiendo al microcontrolador de sobretensiones peligrosas.
• Medición Bidireccional: Capaz de sensar corrientes tanto en sentido positivo como negativo (DC) o alternas (AC) de forma eficiente.
• Baja Resistencia Interna: El camino conductor integrado minimiza las pérdidas de potencia y la disipación de calor durante la operación a corrientes elevadas.
El circuito separa claramente los pines de alimentación y salida analógica lógica de los terminales de alta corriente por donde circula la carga a medir.
