ACS712-30 Modulo Sensor de Corriente por Efecto Hall de 30 Amperios
Referencia Interna:
ACS712-30PCB

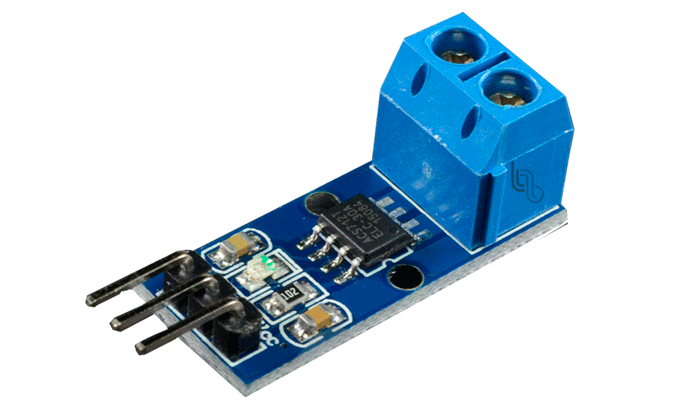

Sensor de Corriente ACS712-30PCB
El ACS712-30PCB es un sensor de corriente basado en efecto Hall capaz de medir corrientes de hasta ±30 A de manera segura, estable y precisa. Su salida analógica proporcional permite una lectura directa mediante microcontroladores como Arduino, ESP32, PIC y STM32, sin contacto eléctrico directo con la carga. Incluye un módulo PCB con borneras reforzadas, filtrado integrado y pines estándar, facilitando su conexión en proyectos de alta demanda. Gracias a su aislamiento galvánico interno, es ideal para sistemas de energía, motores, fuentes de alto consumo, equipos solares y aplicaciones industriales donde se requiere medición confiable en tiempo real.
Especificaciones Técnicas
| Tipo de sensor | Sensor de efecto Hall |
|---|---|
| Modelo | ACS712-30A |
| Rango de medición | ±30 A |
| Sensibilidad | 66 mV/A |
| Voltaje de alimentación | 5 V DC |
| Salida | Analógica proporcional |
| Aislamiento galvánico | 2.1 kV RMS |
| Precisión | Alta estabilidad y bajo ruido |
| Offset de salida | ≈ 2.5 V |
| Tiempo de respuesta | 5 µs típico |
| Impedancia de salida | Baja, ideal para ADC |
| Terminales de corriente | Borneras reforzadas |
| Montaje | PCB con pines de conexión |
| Temperatura de operación | -40 °C a 85 °C |
| Compatibilidad | Arduino, ESP32, PIC, STM32 |
| Aplicaciones | Fuentes, motores, energía solar y medición industrial |
