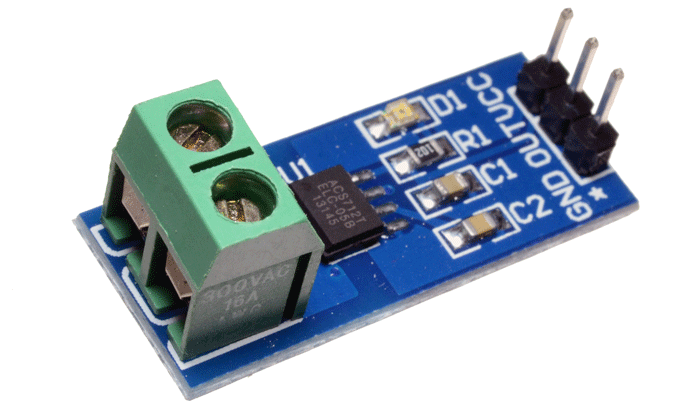

ACS712-20 Modulo Sensor de Corriente de Efecto Hall de 20 Amperios
[ACS712-20PCB] ACS712-20 Modulo Sensor de Corriente de Efecto Hall de 20 Amperios
Referencia Interna:
ACS712-20PCB
Módulo Sensor de Corriente ACS712 de 20 A
Medición aislada de corriente alterna o continua hasta ±20 A.
El ACS712-20PCB incorpora el ACS712, un sensor Hall lineal cuyo conductor interno transporta la corriente medida y permanece aislado eléctricamente del circuito de señal. Su salida analógica se centra aproximadamente en VCC/2 cuando la corriente es cero y cambia proporcionalmente en ambos sentidos.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Rango nominal | ±20 A, corriente AC o DC |
| Alimentación | 5 V CC |
| Sensibilidad típica | 100 mV/A |
| Salida sin corriente | Aproximadamente VCC/2 |
| Tipo de salida | Analógica proporcional y bidireccional |
| Resistencia del conductor | 1,2 mΩ típica |
| Aislamiento | 2,4 kV RMS durante 60 segundos |
| Ancho de banda | 80 kHz |
| Compatibilidad | Arduino Uno y derivados; Raspberry Pi mediante ADC externo |
| Características adicionales | Valor |
|---|---|
| Error total | Según variante, temperatura y condiciones del fabricante |
| Tiempo de subida | 5 µs típico con carga capacitiva especificada |
| Histéresis magnética | Prácticamente nula |
| Temperatura del chip | −40 a +85 °C |
| Filtro | Pin FILTER; el módulo incorpora filtrado básico |
| Aplicaciones | Motores, fuentes, cargas y protección experimental |
Ventajas y aplicaciones
Medición bidireccional: Registra corriente continua en ambos sentidos y corriente alterna dentro del rango nominal de ±20 amperios.
Aislamiento integrado: El conductor de potencia y la electrónica de señal están separados galvánicamente dentro del encapsulado del sensor Hall.
Baja pérdida eléctrica: Su conductor interno presenta aproximadamente 1,2 mΩ, reduciendo la caída de tensión y la disipación durante la medición.
Respuesta analógica rápida: El ancho de banda de 80 kHz permite observar variaciones más rápidas que muchos monitores digitales de corriente.
Lectura con Arduino: La salida proporcional puede capturarse directamente con el ADC de Arduino para calcular corriente después de calibrar el cero.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo calcula corriente usando 0.100 V/A. Promedia el cero al iniciar; para mayor precisión utiliza una referencia y calibración adecuadas.
const int PIN=A0;
const float VREF=5.0, SENS=0.100;
float cero=2.5;
void setup(){
Serial.begin(9600); long suma=0;
for(int i=0;i<500;i++){suma+=analogRead(PIN);delay(2);}
cero=(suma/500.0)*VREF/1023.0;
}
void loop(){
float voltios=analogRead(PIN)*VREF/1023.0;
float amperios=(voltios-cero)/SENS;
Serial.print("Corriente A: ");Serial.println(amperios,3);
delay(250);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Mide corriente continua y alterna?
Sí. La salida bidireccional representa corriente DC en ambos sentidos y permite reconstruir AC dentro del rango nominal de ±20 A.
2. ¿Cuál es su sensibilidad?
Esta variante entrega típicamente 100 mV por amperio. Las variantes de distinto rango utilizan sensibilidades diferentes y no comparten la misma conversión.
3. ¿Qué salida produce con cero amperios?
La salida se sitúa aproximadamente en la mitad de VCC. Conviene medir y guardar ese cero real antes de calcular corriente.
4. ¿Cómo se conecta la carga?
La corriente medida debe circular en serie por IP+ e IP−, mientras OUT se conecta a la entrada analógica del controlador.
5. ¿Es compatible con Arduino Uno?
Sí. Su ADC puede capturar OUT directamente cuando el módulo funciona a cinco voltios y comparte tierra con Arduino.
6. ¿Puede conectarse a Raspberry Pi?
Raspberry Pi necesita un ADC externo y la salida debe permanecer dentro del rango admitido por ese convertidor analógico.
7. ¿Mide tensión eléctrica?
No directamente. El ACS712 mide corriente mediante campo magnético; medir tensión requiere un circuito divisor o sensor diseñado específicamente.
8. ¿Cómo se compara con INA219?
ACS712 mide AC y DC con aislamiento y salida analógica; INA219 mide digitalmente corriente DC, tensión de bus y potencia.
9. ¿En qué difiere de una resistencia shunt?
El ACS712 detecta el campo del conductor aislado; una resistencia shunt produce una caída que debe amplificarse y comparte conexión eléctrica.
10. ¿Puedo cambiarlo por otra variante ACS712?
Físicamente pueden parecer iguales, pero rango y sensibilidad cambian. El código debe usar el valor correspondiente a la variante instalada.
