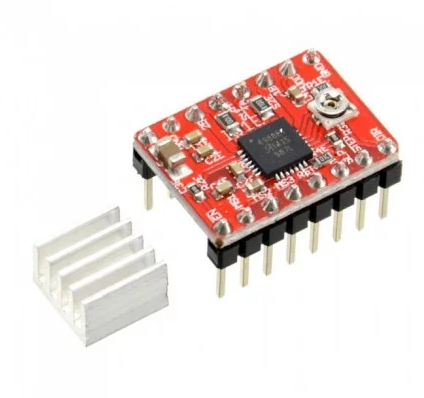

A4988PCB Driver para Motor Paso a Paso A4988 con Placa PCB

[A4988PCB] A4988PCB Driver para Motor Paso a Paso A4988 con Placa PCB

https://electrofranko.com/web/image/product.template/255/image_1920?unique=a62f7c8

S/ 9.00 9.0 PEN S/ 9.00

S/ 9.00

Not Available For Sale

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales


Referencia Interna: A4988PCB

Driver de Motor Paso a Paso A4988

Módulo controlador para motores bipolares con disipador térmico, limitación de corriente ajustable y resolución de hasta 1/16 de paso.

El A4988 es un controlador de motor paso a paso (stepper driver) con traductor incorporado diseñado para simplificar al máximo el funcionamiento de motores bipolares. Este módulo de alta potencia permite gobernar motores complejos utilizando únicamente dos pines (Paso y Dirección) desde cualquier microcontrolador, eliminando la necesidad de programar tablas de secuencias de fase. Es la pieza fundamental en la electrónica de impresoras 3D, fresadoras CNC y brazos robóticos, ofreciendo un control de movimiento excepcionalmente preciso y fluido.

Especificaciones Técnicas

Parámetro ElectrónicoRango / Valor Oficial
Voltaje Lógico (VDD)3.0 V a 5.5 V DC (Compatible con Arduino de 5V y placas de 3.3V)
Voltaje de Carga (VMOT)8 V a 35 V DC (Alimentación externa de potencia para el motor)
Corriente Continua por Fase~1.0 Amperio (Operación segura sin refrigeración activa)
Corriente Máxima (Pico)Hasta 2.0 Amperios (Requiere disipador térmico y ventilación obligatoria)
Resoluciones de PasoCompleto, 1/2, 1/4, 1/8 y 1/16 de micropaso
Lógica de ControlEntradas STEP / DIR (Señales de Paso y Dirección)
Parámetro Físico / EstructuraRango / Valor Oficial
Protección TérmicaApagado automático por sobrecalentamiento interno del chip integrado
Protecciones AdicionalesBloqueo por bajo voltaje (UVLO) y protección contra corrientes cruzadas
Dimensiones del Módulo20 mm x 15 mm x 11 mm (Sin incluir los headers)
Control de Corriente (VREF)Potenciómetro SMD ajustable incorporado en el circuito impreso
Tipo de Interfaz FísicaHeaders macho rectos estándar de 16 pines con espaciado de 2.54 mm
Motores CompatiblesMotores paso a paso Bipolares (De 4 hilos: NEMA 17, NEMA 23 de baja potencia, etc.)

Ventajas Clave del Módulo A4988 para Robótica y CNC

Control Simplificado (STEP/DIR): Su interfaz inteligente te permite gobernar un motor paso a paso bipolar complejo utilizando únicamente dos pines digitales de tu microcontrolador, liberando drásticamente el uso de memoria y tiempo de procesamiento en el Arduino.

Microstepping Avanzado: Su capacidad de dividir de forma electrónica un solo paso mecánico físico hasta en 16 micropasos elimina las vibraciones acústicas, suaviza enormemente las aceleraciones y aumenta de forma crítica la precisión en ejes de mecanizado.

Gestión de Energía Segura: Integra un potenciómetro para ajustar la corriente máxima (VREF). Esto asegura que el driver entregue al motor la potencia exacta necesaria para un torque óptimo sin exceder el límite de diseño de sus bobinas, previniendo daños por sobrecalentamiento.

El conexionado del A4988 requiere prestar estricta atención a las fuentes de alimentación divididas: una sección requiere voltaje lógico (5V) para el control inteligente, y otra sección demanda un voltaje de potencia elevado (Ej. 12V o 24V) dedicado a las bobinas del motor.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Conexión básica del A4988 con Arduino, fuente externa y motor NEMA
Esquema 3: Posicionamiento correcto del disipador de aluminio sobre el chip
Esquema 2: Pinout y descripción detallada de los 16 pines del módulo
Esquema 4: Proceso de medición y calibración del voltaje de referencia VREF con multímetro
Guía Esencial de Conexión y Montaje de Hardware: ¡PRECAUCIÓN CRÍTICA! **Nunca** conecte o desconecte las terminales del motor paso a paso mientras el controlador A4988 esté energizado, ya que la fuerza contraelectromotriz destruirá el chip controlador de forma instantánea. Es de carácter obligatorio colocar un **condensador electrolítico (mínimo de 47µF a 100µF, 50V)** conectado en paralelo entre los pines VMOT y GND (lo más cerca posible al módulo) para absorber picos destructivos de voltaje. Finalmente, si va a trabajar con corrientes mayores a 1 amperio, la instalación del disipador térmico de aluminio autoadhesivo es rigurosamente obligatoria.
🎓 Señales de Control (STEP/DIR) y Ajuste de VREF

Para gobernar el A4988 con precisión, es vital comprender la naturaleza de las dos señales fundamentales y la protección de su hardware:

  • Lógica de Movimiento (Pin STEP): Cada transición o pulso de nivel BAJO a ALTO recibido en este pin provocará que el motor avance exactamente una unidad de paso (o micropaso, según su configuración). La velocidad de giro del motor está determinada exclusivamente por la frecuencia (el retraso temporal o `delay`) con la que su código envíe estos pulsos.
  • Dirección de Rotación (Pin DIR): El estado sostenido de este pin determina hacia dónde gira el eje. Mantenerlo en un nivel ALTO (HIGH) lo hará girar en un sentido (ej. Horario), mientras que un nivel BAJO (LOW) invertirá el giro instantáneamente.
  • Calibración de Corriente (VREF): Antes de programar, debe limitar la corriente usando un multímetro para medir el voltaje entre el pequeño tornillo del potenciómetro (VREF) y GND. Dependiendo de las resistencias de sensado de su placa (generalmente $R_{cs} = 0.05\Omega$, $0.068\Omega$ o $0.1\Omega$), usará fórmulas matemáticas (ej. $I_{max} = \frac{VREF}{8 \cdot R_{cs}}$) para no quemar su costoso motor NEMA.
// Código Básico Bipolar para Control de Motor Paso a Paso con Driver A4988 // Importante: Conectar pin SLEEP y RESET del módulo entre sí para habilitarlo. #include <Arduino.h> // Asignación de pines de control (Se pueden usar cualesquiera pines digitales) const int PIN_DIR = 2; // Pin de Dirección (Sentido de giro) const int PIN_STEP = 3; // Pin de Pasos (Generador de pulsos de reloj) void setup() { Serial.begin(115200); // Configuración de los pines de control como salidas pinMode(PIN_DIR, OUTPUT); pinMode(PIN_STEP, OUTPUT); Serial.println("--- Controlador A4988 Inicializado ---"); Serial.println("Iniciando secuencia de prueba bidireccional..."); } void loop() { // 1. Configura la dirección del motor hacia un sentido (Ej. Horario) digitalWrite(PIN_DIR, HIGH); Serial.println("▶ Girando en Sentido Horario a velocidad normal..."); // Genera 200 pulsos (equivale a 1 vuelta completa en motores estándar de 1.8 grados por paso) for (int x = 0; x < 200; x++) { digitalWrite(PIN_STEP, HIGH); delayMicroseconds(1500); // Duración del pulso en ALTO (Controla velocidad) digitalWrite(PIN_STEP, LOW); delayMicroseconds(1500); // Duración del espacio en BAJO } delay(1000); // Pausa de 1 segundo para frenar inercia // 2. Invierte la dirección del motor (Ej. Antihorario) digitalWrite(PIN_DIR, LOW); Serial.println("◀ Girando en Sentido Antihorario (Más rápido)..."); // Genera 400 pulsos de regreso (2 vueltas completas) for (int x = 0; x < 400; x++) { digitalWrite(PIN_STEP, HIGH); delayMicroseconds(800); // Tiempo menor = Frecuencia mayor = Giro más rápido digitalWrite(PIN_STEP, LOW); delayMicroseconds(800); } delay(1500); // Pausa final antes de reiniciar el bucle }
1. ¿Por qué mi motor solo vibra, hace ruido y no logra girar?
Este es el problema más común. Generalmente ocurre por tres razones: primero, el ajuste del potenciómetro de corriente (VREF) está demasiado bajo y el motor no tiene fuerza; segundo, los cables de las bobinas (A1, A2, B1, B2) están emparejados incorrectamente desde el motor hacia el driver; tercero, estás enviando pulsos `delayMicroseconds()` demasiado rápido en el código, superando la capacidad de aceleración física del rotor y provocando un bloqueo acústico.
2. ¿Para qué sirven los pines MS1, MS2 y MS3 de la placa?
Son los selectores de resolución (Microstepping). Si los dejas desconectados (flotantes o a LOW), el motor girará en modo de paso completo (200 pasos por vuelta). Al aplicar voltajes de 5V (HIGH) a combinaciones específicas de estos pines, obligas al driver A4988 a subdividir electrónicamente cada paso físico. Si conectas los tres pines a HIGH, alcanzarás la máxima resolución de 1/16, necesitando 3200 pulsos en el código para dar una sola vuelta.
3. ¿Es normal que el pequeño chip integrado se caliente tanto al funcionar?
Totalmente normal. El A4988 no es un simple circuito lógico, es un elemento de conmutación de alta potencia (Driver H-Bridge). Durante el funcionamiento continuo, transfiere altas corrientes que disipan energía en forma de calor térmico. Sin embargo, si lo vas a exigir para controlar motores de más de 1 Amperio de consumo continuo por fase, instalar el disipador térmico de aluminio es crítico para evitar que se reinicie por sobrecalentamiento térmico (Thermal Shutdown).
4. ¿Puedo usar el A4988 para encender motores de corriente continua (DC) normales?
**De ninguna manera.** El chip A4988 está estrictamente diseñado y estructurado para controlar la temporización y sincronización de las dos bobinas cruzadas de un motor paso a paso bipolar (de 4 cables). Si deseas controlar motores DC convencionales (de 2 cables) como los de juguetes o carritos, debes adquirir otro tipo de módulos conocidos como Puente H, como los controladores L298N o L293D.
