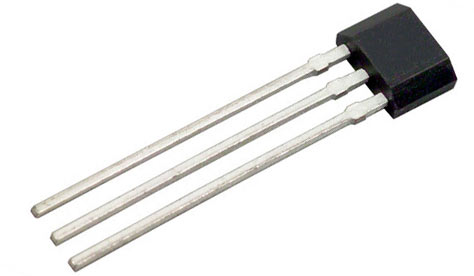

A3144UA Circuito Hall Switch Magnético Sensor de Campo Magnetico "44E"
Referencia Interna:
A3144UA
Sensor Magnético Hall Digital A3144UA
El A3144UA es un sensor magnético basado en el efecto Hall de tipo digital, diseñado para detectar la presencia de campos magnéticos generados por imanes permanentes. Ofrece una salida de conmutación rápida y estable, lo que lo convierte en una opción ideal para proyectos de RPM, control de velocidad, detección de posición, alarmas y diversos mecanismos rotativos. Su bajo consumo, encapsulado compacto tipo TO-92 y facilidad de uso lo hacen altamente compatible con microcontroladores como Arduino, ESP32 y sistemas embebidos. Es ampliamente utilizado en aplicaciones industriales, educativas y de automatización gracias a su confiabilidad y durabilidad.
Especificaciones Técnicas
| Tipo de módulo | Sensor Hall digital |
|---|---|
| Modelo | A3144UA |
| Principio de operación | Efecto Hall unipolar |
| Tipo de salida | Digital (conmutación ON/OFF) |
| Voltaje de operación | 4.5 V – 24 V |
| Corriente de consumo | 6 mA típico |
| Sensibilidad | Activación por polo sur de imán |
| Campo de activación | ≥ 60 Gauss aprox. |
| Tiempo de respuesta | Rápido, apto para RPM |
| Encapsulado | TO-92 plano |
| Temperatura de operación | -40 °C a 150 °C |
| Polaridad de salida | Colector abierto |
| Corriente máxima del colector | 25 mA |
| Montaje | Insertable en PCB |
| Compatibilidad | Arduino, ESP8266, ESP32, PIC, AVR |
| Aplicaciones | RPM, posición, sensores magnéticos, automatización |
