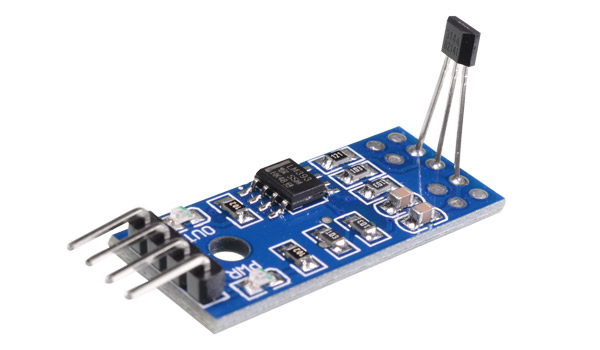

A3144 Sensor de Efecto Hall (Interruptor Magnético)

Módulo sensor magnético de alta velocidad, compatible con Arduino, PIC y sistemas lógicos.

El A3144 es un sensor semiconductor de efecto Hall unipolar de alta velocidad, diseñado para actuar como un interruptor magnético sin contacto físico. Este dispositivo responde con precisión ante la presencia del polo sur de un campo magnético, cambiando instantáneamente su estado lógico de salida. Su robustez y estabilidad frente a variaciones de temperatura lo convierten en el componente ideal para sistemas de conteo de revoluciones (RPM), tacómetros digitales, sensores de posición, sistemas de alarma por apertura de puertas y engranajes neumáticos controlados por plataformas Arduino, microcontroladores PIC o sistemas lógicos industriales.

Especificaciones Técnicas del Módulo

Parámetro Detalle
Tipo de sensorEfecto Hall Unipolar
Voltaje operación4.5 V a 24 V CD
Consumo corriente~4.4 mA a 9 mA
Polo magnético activoPolo Sur (South Pole)
Tipo de salidaDigital Colector Abierto (NPN)
CompatibilidadArduino, PIC, ESP32, Raspberry
Peso módulo~ 2.5 gramos
Parámetro Detalle
Interfaz de salidaDigital (DO) Estado Lógico
Corriente de salida máx.25 mA
Temp. Operación-40°C a +85°C
Protección internaInversión de Polaridad
Tiempo conmutaciónMenor a 2 Microsegundos
Dimensiones módulo32 x 14 x 7 mm
Vida útilIlimitada (Sin desgaste mecánico)

Esquema de Conexión

Diagrama de Conexión A3144

Ventajas del A3144

Alta Velocidad de Respuesta: Su tiempo de conmutación en el rango de microsegundos permite lecturas ultra precisas en tacómetros y medidores de RPM sin pérdidas de pulsos.

Operación Libre de Desgaste: Al funcionar mediante acoplamiento magnético por proximidad, carece de elementos mecánicos expuestos, garantizando miles de horas de operación continua.

Salida Digital Inmune al Ruido: Incorpora un disparador Schmitt Trigger integrado que limpia la señal, entregando ondas cuadradas perfectas directamente hacia tu microcontrolador.

Código Básico de Arduino

// Código de lectura digital para Sensor de Efecto Hall A3144 const int pinSensor = 2; // Pin conectado a la salida DO del módulo const int pinLED = 13; // LED indicador integrado en la placa void setup() { Serial.begin(9600); // Se configura con INPUT_PULLUP por seguridad si el módulo requiere resistencia pinMode(pinSensor, INPUT_PULLUP); pinMode(pinLED, OUTPUT); } void loop() { int lecturaMagnetica = digitalRead(pinSensor); if (lecturaMagnetica == LOW) { // El sensor entrega LOW al detectar el polo Sur digitalWrite(pinLED, HIGH); Serial.println("¡Alerta! Campo magnético detectado (Polo Sur activo)."); } else { digitalWrite(pinLED, LOW); Serial.println("Estado seguro: Sin presencia de campo magnético."); } delay(100); }
