Diodo de 85 Amperios 1200 v. AC

[85HFR120] Diodo de 85 Amperios 1200 v. AC

https://electrofranko.com/web/image/product.template/249/image_1920?unique=b14e586

S/ 85.00 85.0 PEN S/ 85.00

S/ 85.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: 85HFR120

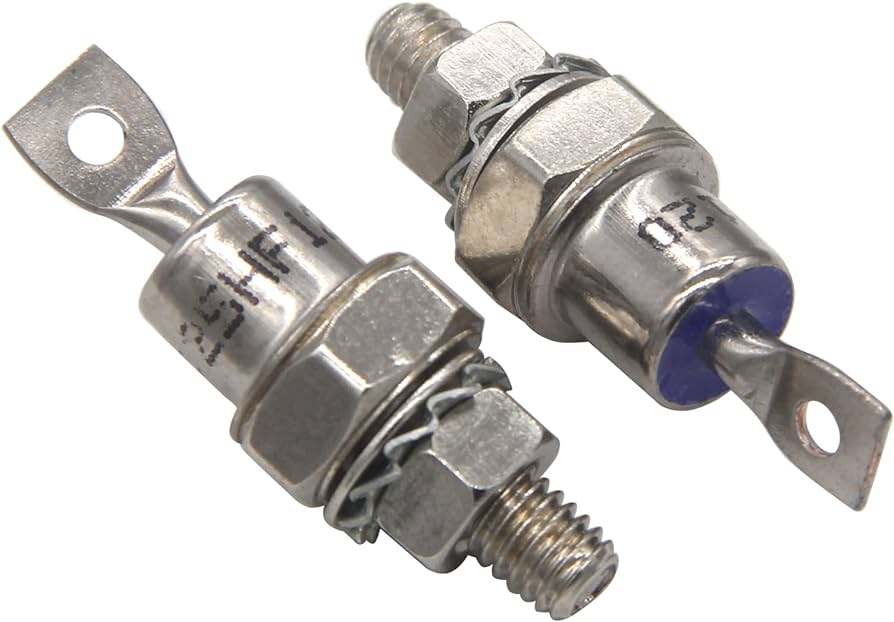

Diodo de Potencia 85A - 85HFR120 (1200V)

El 85HFR120 es un diodo rectificador de silicio de grado industrial, diseñado para aplicaciones de alta corriente y alto voltaje. Con una capacidad nominal de 85 Amperios y una tensión inversa de pico de 1200 Voltios, este dispositivo es fundamental en sistemas de conversión de energía de gran escala.

Este modelo presenta una Polaridad Inversa (el perno roscado actúa como Ánodo), lo que facilita configuraciones específicas en puentes rectificadores y disipadores de calor. Su robusto encapsulado tipo espárrago asegura una conexión mecánica y eléctrica sumamente fiable en entornos de alta vibración.

Especificaciones Técnicas

Tipo de dispositivoRectificador de Potencia Estándar
Modelo85HFR120 (Polaridad Inversa)
Corriente promedio (\( I_{F(AV)} \))85 A
Voltaje Inverso Pico (\( V_{RRM} \))1200 V
EncapsuladoStud Mount (DO-5 / DO-203AB)
PolaridadPerno = Ánodo / Cable = Cátodo
Corriente de pico (Surge \( I_{FSM} \))~1400 A (50/60Hz)
Caída de voltaje directo (\( V_F \))1.2 V @ 267A (pico)
Rango de temperatura-65 °C a +180 °C
Tipo de montajeRosca metálica para disipador
Diodo de Potencia 85HFR120 85A 1200V

Aplicaciones Industriales

  • • Máquinas de Soldar: Rectificación de salida en soldadoras de arco industriales.
  • • Cargadores de Batería: Sistemas de carga pesada para flotas de montacargas y vehículos eléctricos.
  • • Control de Motores: Variadores de velocidad y rectificación para motores DC de alta potencia.
  • • Fuentes de Alimentación: Convertidores AC-DC de gran escala para procesos galvánicos.
  • • Energías Renovables: Rectificación en aerogeneradores y sistemas fotovoltaicos centralizados.
  • • Tracción Ferroviaria: Utilizado en subestaciones y sistemas de alimentación de transporte.

Consultar ficha técnica (Datasheet)

Descargue el datasheet del 85HFR120 para obtener los torques de apriete recomendados y las curvas de resistencia térmica unión-carcasa.

Descargue su Datasheet (PDF)
