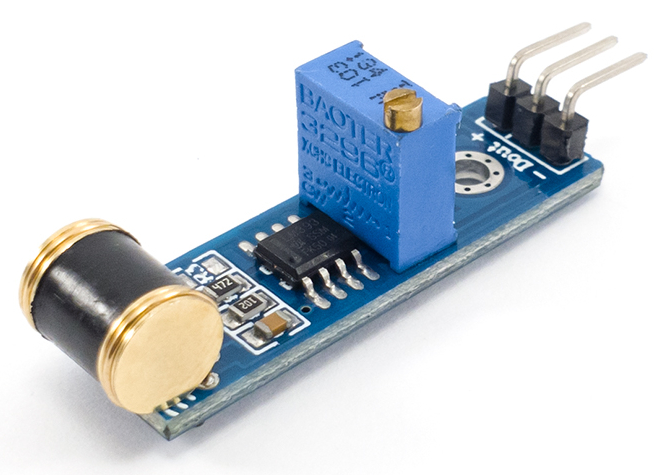

Sensor de Vibración de Alta Sensibilidad 801S
Transductor piezoeléctrico de amplio espectro omnidireccional con acondicionador LM393 para seguridad y alarmas analógico-digitales.
El 801S es un transductor de micro-vibración omnidireccional de Grado A diseñado para registrar choques mecánicos, oscilaciones sutiles e impactos estructurales tridimensionales. A diferencia de los interruptores de resorte mecánicos básicos SW-420, el sensor encapsulado 801S utiliza un núcleo resistivo y piezoeléctrico de resistencia variable que responde a un espectro de frecuencia extremadamente amplio y dinámico. Al complementarse con una placa de control basada en el circuito integrado LM393, ofrece una salida analógica continua ideal para evaluar la magnitud real del impacto físico y una salida digital de acoplamiento rápido TTL regulada por potenciómetro para activar sistemas periféricos de alarma antirrobo e instrumentación inteligente.
Especificaciones Técnicas
| Parámetro Electrónico | Rango / Valor Oficial |
|---|---|
| Tensión de Alimentación (VCC) | 3.3 V a 5 V DC (Altamente compatible con Arduino y microprocesadores) |
| Corriente de Operación | Menor a 10 mA (Bajo consumo de corriente para nodos autónomos) |
| Salida Analógica (AO) | Voltaje lineal variable en tiempo real según la aceleración de choque |
| Salida Digital (DO) | Nivel lógico TTL discreto (Activo en BAJO al superar el umbral) |
| Circuito Comparador Central | Amplificador operacional doble LM393 de alta estabilidad |
| Resistencia de Aislamiento | Mayor a 100 MΩ (Excelente confinamiento eléctrico del encapsulado) |
| Parámetro Físico / Estructural | Rango / Valor Oficial |
|---|---|
| Principio de Medición | Variación de resistencia interna por fatiga/choque mecánico |
| Ángulo de Captura Sónica | 360° Omnidireccional (Detecta choques en cualquier vector espacial) |
| Flexibilidad Mecánica | Resistente a choques de alta intensidad (Vida útil extendida) |
| Ajuste de Umbral Digital | Potenciómetro de precisión multivueltas integrado en la placa |
| Indicadores Visuales LED | LED1 (Estado de Energía) | LED2 (Indicador de Vibración Excedida) |
| Dimensiones del Módulo | 32 mm x 14 mm x 14 mm (PCB compacto de fácil sujeción) |
Ventajas Clave del Transductor 801S frente a Interruptores de Resorte Comunes
• Medición Cuantitativa Real (Pin AO): A diferencia de los módulos económicos que solo actúan como interruptores abiertos/cerrados, la salida analógica del 801S varía de manera proporcional a la fuerza del impacto, permitiendo calcular la intensidad real de la vibración.
• Captura Omnidireccional Absoluta de 360 Grados: Su diseño interno sellado le permite capturar ondas mecánicas e impactos de vibración procedentes de cualquier eje geométrico ($$X$$, $$Y$$, o $$Z$$), eliminando zonas ciegas críticas de posicionamiento.
• Inmunidad y Durabilidad Superior: El elemento censor se halla confinado herméticamente en una robusta cápsula plástica con pines niquelados, resguardando los contactos de la oxidación atmosférica, el polvo suspendido y la degradación por fatiga prematura.
El módulo transductor 801S cuenta con pines de salida doble para interactuar simultáneamente con entradas de interrupción digital y canales del convertidor analógico a digital (ADC).
Galería Dinámica de Conexiones de Hardware
Guía Esencial de Conexión y Montaje de Hardware: Para alimentar correctamente la placa de acondicionamiento, interconecte el pin **VCC al riel de 5V o 3.3V** de Arduino y el pin **GND al negativo de la fuente de alimentación común**. Las salidas operan bajo dos metodologías independientes: El pin **AO (Salida Analógica)** se vincula a una entrada analógica del microcontrolador (ej. pin A0) para muestrear la curva del impacto sismográfico o la magnitud del golpe. El pin **DO (Salida Digital)** se enlaza a un pin digital de entrada (ej. pin 2 o 3 para soporte de interrupciones externas) para actuar como disparador rápido. Asegure el módulo firmemente mediante su orificio central a la estructura física que desea resguardar (chasis, ventanas o compuertas) utilizando cinta doble contacto industrial o tornillería para garantizar una transferencia limpia de las ondas mecánicas.
🎓 Dinámica de la Señal Piezo-Resistiva e Implementación de Ventanas de Integración
Para procesar las señales de vibración del módulo 801S y descartar de forma efectiva el ruido ambiental aleatorio, analice las propiedades físicas del transductor:
- Comportamiento del Voltaje Analógico en Silencio: En ausencia total de perturbaciones físicas o mecánicas, la salida AO se estabiliza en un voltaje estático constante, condicionado por la calibración de la placa. Tan pronto ocurre una vibración, la resistencia interna oscila rápidamente, generando picos de voltaje muy veloces que fluctúan hacia valores superiores e inferiores respecto a la línea base de referencia.
- Naturaleza de los Pulsos Transitorios Digitales: Debido a que los choques e impactos mecánicos se componen de múltiples micro-rebotes elásticos en la estructura, el pin digital DO conmuta alternadamente entre **ALTO y BAJO** docenas de veces en el transcurso de escasos milisegundos. Tratar de procesar cada pulso individual como una alarma separada saturará el procesador y corromperá el flujo lógico del código.
- Filtrado por Software mediante Ventana de Integración: La estrategia de software profesional consiste en evaluar la cantidad total de pulsos digitales lógicos de caída (estados **LOW**) registrados dentro de un intervalo temporal acotado (por ejemplo, una ventana de 500 ms). Si la sumatoria de eventos supera un límite crítico previamente calibrado, se valida el suceso como una intrusión física genuina o choque real, mitigando falsos disparos por ruidos ambientales leves o paso de vehículos pesados lejanos.
// Código Completo para Sistema de Detección de Intrusión Inteligente mediante Sensor 801S
// Utiliza una ventana de integración por software para evaluar la intensidad real acumulada de la vibración
#include <Arduino.h>
// Asignación de pines de control para adquisición e indicadores periféricos
const int PIN_SENSOR_DO = 2; // Pin digital con soporte de interrupción externa asignado al pin DO del módulo
const int PIN_SENSOR_AO = A0; // Entrada analógica conectada al pin AO para muestrear la magnitud lineal
const int PIN_ZUMBADOR = 13; // Salida digital asignada para control de alarma o LED piloto integrado
// Variables volátiles manipuladas dentro de la rutina de interrupción de hardware (ISR)
volatile unsigned long contadorPulsos = 0;
// Estructuras de temporización y control analógico
unsigned long tiempoInicioVentana = 0;
const unsigned long DURACION_VENTANA = 500; // Ventana de monitoreo de 500 ms para acumulación de pulsos
const unsigned long UMBRAL_ALERTA_PULSOS = 15; // Cantidad mínima de micro-choques para disparar la alerta
// Rutina del Servicio de Interrupción (ISR) de ejecución rápida
void servicioInterrupcionVibracion() {
contadorPulsos++; // Incrementa de forma atómica el contador en cada transición de caída del sensor
}
void setup() {
Serial.begin(115200);
// Configuración de los canales de la interfaz de hardware
pinMode(PIN_SENSOR_DO, INPUT);
pinMode(PIN_SENSOR_AO, INPUT);
pinMode(PIN_ZUMBADOR, OUTPUT);
// Asegura el estado apagado inicial del actuador de la alarma
digitalWrite(PIN_ZUMBADOR, LOW);
// Vincula la interrupción externa del pin 2 ante flancos de bajada (FALLING)
attachInterrupt(digitalPinToInterrupt(PIN_SENSOR_DO), servicioInterrupcionVibracion, FALLING);
tiempoInicioVentana = millis();
Serial.println("--- Analizador Sismográfico y de Alarma Mecánica 801S Inicializado ---");
Serial.println("----------------------------------------------------------------------");
}
void loop() {
unsigned long tiempoActual = millis();
// --- PROCESAMIENTO ANALÓGICO PERIÓDICO ---
// Captura el voltaje instantáneo del transductor piezoeléctrico para análisis matemático lineal
int lecturaAnalogicaRaw = analogRead(PIN_SENSOR_AO);
// --- EVALUACIÓN DE LA VENTANA DE INTEGRACIÓN DIGITAL ---
// Transcurrido el tiempo asignado a la ventana, se procesan los datos acumulados por hardware
if (tiempoActual - tiempoInicioVentana >= DURACION_VENTANA) {
// Deshabilita temporalmente las interrupciones para realizar una copia segura de las variables volátiles
noInterrupts();
unsigned long copiasPulsosAcumulados = contadorPulsos;
contadorPulsos = 0; // Resetea de inmediato el contador principal de la ISR para el próximo ciclo
interrupts(); // Restablece las interrupciones globales
// Si hubo actividad, se despliega la telemetría detallada en la consola
if (copiasPulsosAcumulados > 0) {
Serial.print("[ INFO ]: Pulsos capturados en ventana: ");
Serial.print(copiasPulsosAcumulados);
Serial.print(" | [ Amplitud Analógica AO ]: ");
Serial.println(lecturaAnalogicaRaw);
// Clasificación e histéresis inteligente de la perturbación mecánica
if (copiasPulsosAcumulados >= UMBRAL_ALERTA_PULSOS) {
Serial.println(" 🚨 [ ALERTA CRÍTICA ]: Impacto de gran magnitud o vibración continua detectada.");
Serial.println(" 🔒 [ ESTADO ]: Activando protocolo de alarma de seguridad.");
// Enclava la alerta encendiendo el actuador físico
digitalWrite(PIN_ZUMBADOR, HIGH);
delay(1500); // Mantiene activa la señal de alerta durante 1.5 segundos continuos
digitalWrite(PIN_ZUMBADOR, LOW);
// Sincroniza la ventana temporal para descartar el retraso provocado por el delay
tiempoActual = millis();
} else if (copiasPulsosAcumulados >= 3) {
Serial.println(" ⚠️ [ AVISO ]: Vibración leve superficial detectada. Monitoreando entorno...");
}
Serial.println("----------------------------------------------------------------------");
}
// Reinicia el temporizador de la ventana de integración
tiempoInicioVentana = tiempoActual;
}
}
1. ¿Cuál es la diferencia operativa real entre el sensor 801S y el sensor SW-420 común?
El módulo SW-420 se basa en un interruptor de resorte simple encapsulado que abre o cierra de forma digital el circuito al agitarse, entregando únicamente una salida binaria (SI o NO) sin discriminar la magnitud del impacto. El 801S utiliza un núcleo piezoeléctrico y resistivo avanzado que altera su valor óhmico interno proporcionalmente al nivel del impacto. Al acoplarse a un circuito de acondicionamiento completo, el 801S provee una salida analógica real (**AO**) que mapea matemáticamente la intensidad de la onda sismográfica, además de la salida digital.
2. ¿Por qué el pin digital DO cambia continuamente de estado en lugar de dar un pulso único al golpear el sensor?
Este fenómeno se debe a la elasticidad de los materiales y a la propagación de las ondas mecánicas. Al propinar un impacto sobre la superficie, la onda de choque rebota repetidamente a lo largo de la estructura durante fracciones de segundo. El elemento sensor de alta sensibilidad del 801S registra cada micro-oscilación y el comparador LM393 las convierte fielmente en un tren de pulsos lógicos rápidos. Para interpretarlo correctamente sin bloquear el procesador, se debe programar un bucle acumulador o una **ventana de tiempo de integración** que cuente los pulsos totales en lugar de evaluar transiciones aisladas.
3. ¿Cómo se calibra correctamente el potenciómetro multivueltas azul integrado en la tarjeta del 801S?
El trimpot define el voltaje de referencia del circuito integrado LM393 para ajustar el disparo del pin digital DO. En una condición de reposo absoluto y sin vibración mecánica, gire lentamente el pequeño tornillo de latón hasta el punto exacto en que el LED2 de señal se apague por completo. Si nota que ligeras corrientes de aire o ruidos de fondo encienden el indicador parásito, reduzca la sensibilidad girando el tornillo en sentido contrario. Una correcta calibración permitirá ignorar el ruido ambiental estático y activará la salida lógica DO únicamente ante un contacto mecánico directo o choque deliberado.
4. ¿Es posible implementar el sensor 801S para construir un detector de sismos o sismógrafo educativo?
**Sí, es totalmente viable para fines educativos o de alarmas domésticas preventivas.** Al explotar la salida analógica lineal del pin AO conectada al ADC de Arduino, es posible muestrear periódicamente los datos gráficos de oscilación del transductor y desplegarlos en el Plotter Serie integrando curvas dinámicas. No obstante, tenga en cuenta que para aplicaciones científicas o instrumentación geológica profesional, se requieren sismómetros mecánicos de masa suspendida o acelerómetros MEMS multieje de altísima resolución calibrados bajo escalas oficiales de aceleración terrestre.
