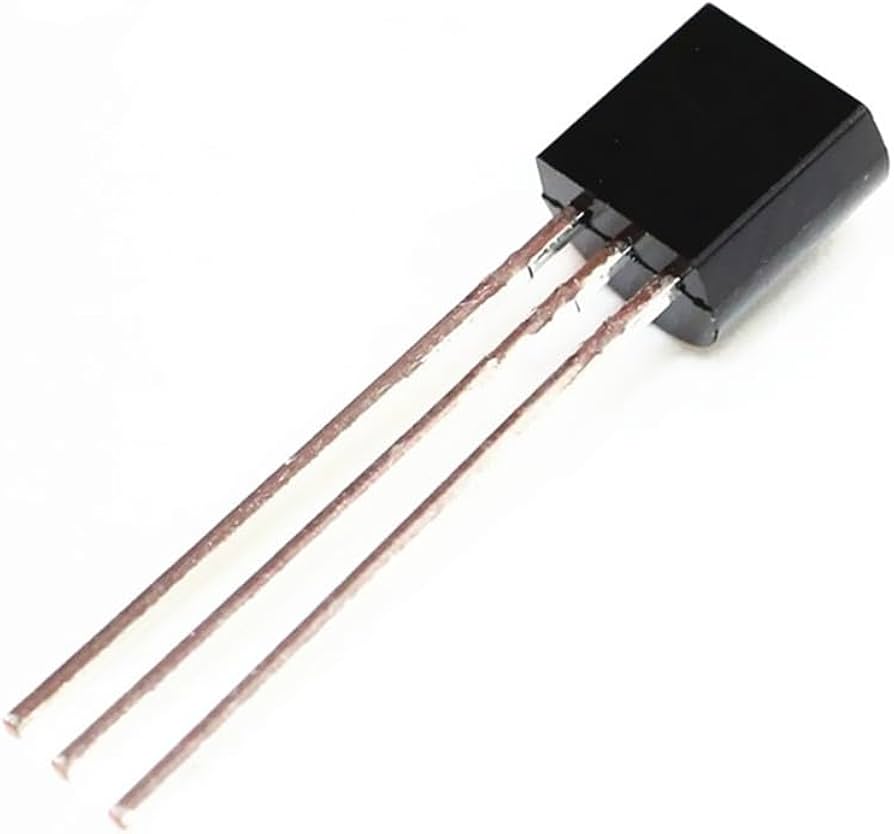

79L05 Regulador Lineal de Voltaje 5V 0.1A encapsulado TO-92 Negativo
[79L05] 79L05 Regulador Lineal de Voltaje 5V 0.1A encapsulado TO-92 Negativo
https://electrofranko.com/shop/79l05-79l05-regulador-lineal-de-voltaje-5v-0-1a-encapsulado-to-92-negativo-242 https://electrofranko.com/web/image/product.template/242/image_1920?unique=0210c28
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
79L05
79L05 Regulador de Voltaje Negativo Fijo de -5V
Circuito integrado regulador lineal de tres terminales de pequeña señal para fuentes de alimentación simétricas
El 79L05 es un circuito integrado regulador lineal monolítico de voltaje negativo fijo, diseñado para aplicaciones locales en tarjeta que requieren un suministro eléctrico estable. Incorpora internamente protección contra sobrecarga térmica limitativa y restricciones contra cortocircuitos severos, volviéndolo un componente virtualmente indestructible en operación normal. Su encapsulado clásico compacto asegura un acoplamiento idóneo en sistemas analógicos, sensores y fuentes de alimentación simétricas duales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de regulador | Lineal Negativo Fijo |
| Voltaje de salida nominal | -5.0 V (Tolerancia típica de ±5%) |
| Voltaje de entrada recomendado | -7.0V a -20V (Voltaje mínimo de caída v_drop de 2.0V) |
| Voltaje de entrada máximo | -30V a -35V (Límite absoluto según fabricante) |
| Corriente de salida máxima (Io) | 100 mA (0.1 A con disipación térmica adecuada) |
| Corriente de reposo (Quiescent) | 6.0 mA a 6.5 mA (Consumo interno del integrado) |
| Rechazo de rizo (Ripple Rejection) | 41 dB a 49 dB (Típico medido a f = 120Hz) |
| Regulación de línea | 50 mV a 150 mV (Rango de cambio para Vi = -7.0V a -20V) |
| Regulación de carga | 20 mV a 60 mV (Rango de cambio para Io = 1.0mA a 100mA) |
| Rango térmico de operación | -40°C a 125°C (Grado industrial de alta estabilidad) |
| Encapsulado estándar | TO-92 (Cuerpo plástico clásico de tres pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana frontal con la cara impresa hacia arriba) |
|---|---|---|---|
| Pin 1 | Tierra (GND) | Retorno de Común / Conexión de Referencia a Masa | Izquierda |
| Pin 2 | Entrada (Vin) | Voltaje de Entrada Negativo Sin Regular | Centro |
| Pin 3 | Salida (Vout) | Voltaje de Salida Regulado (-5V Estable) | Derecha |
Ventajas del 79L05
Protección Térmica y por Cortocircuito: Cuenta con redes analógicas internas de seguridad que apagan el dispositivo de forma automática si se supera el umbral seguro de potencia o corriente.
Tamaño Ultra Compacto TO-92: Ofrece un formato físico idéntico al de un transistor pequeño, minimizando drásticamente el espacio requerido frente al tradicional encapsulado TO-220 de la serie 7905 estándar.
Esencial en Fuentes Simétricas: Es el complemento dual perfecto del regulador positivo 78L05, binomio crítico para estructurar las líneas (+5V / GND / -5V) en circuitos operacionales de precisión.
Rechazo de Rizo Eficiente: Su topología interna mitiga eficazmente el ruido alterno y de alta frecuencia proveniente de las fuentes de alimentación conmutadas previas.
