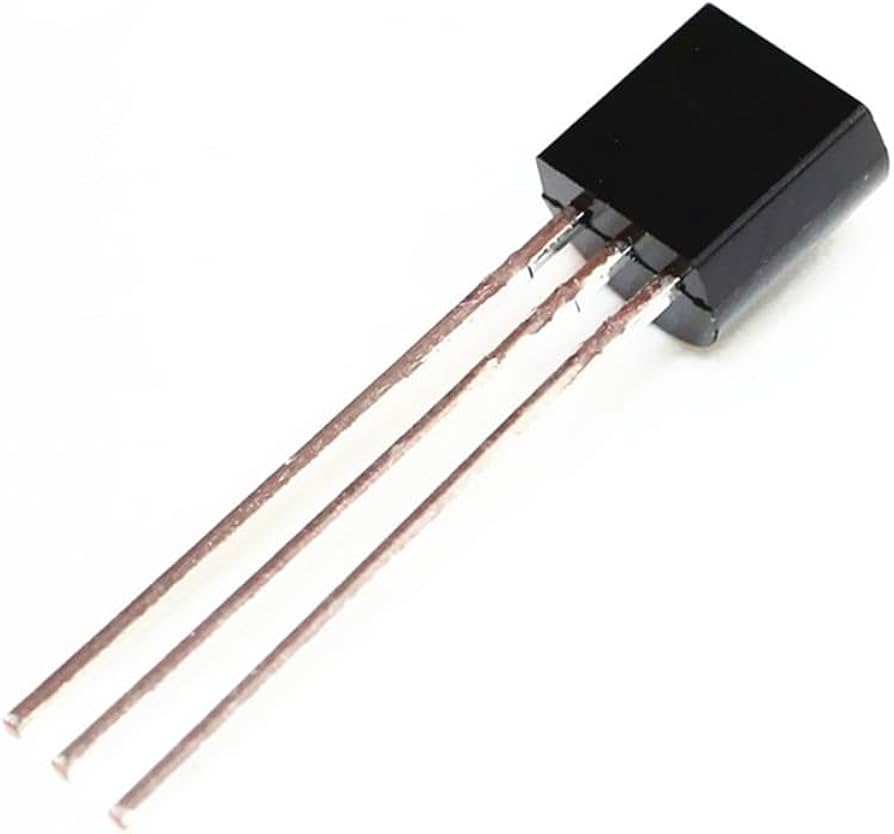

78L12 Regulador Lineal de Voltaje 12V 0.1A encapsulado TO-92 Positivo "ST
[78L12] 78L12 Regulador Lineal de Voltaje 12V 0.1A encapsulado TO-92 Positivo "ST
https://electrofranko.com/shop/78l12-78l12-regulador-lineal-de-voltaje-12v-0-1a-encapsulado-to-92-positivo-st-241 https://electrofranko.com/web/image/product.template/241/image_1920?unique=c19417a
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
78L12
78L12 Regulador de Voltaje Positivo Fijo de 12V
Circuito integrado regulador lineal de tres terminales de pequeña señal para alimentación de etapas analógicas
El 78L12 es un circuito integrado regulador lineal monolítico de voltaje positivo fijo, diseñado para aplicaciones locales en tarjeta que requieren un suministro eléctrico estable. Incorpora internamente protección contra sobrecarga térmica limitativa y restricciones contra cortocircuitos severos, volviéndolo un componente virtualmente indestructible en operación normal. Su encapsulado clásico compacto asegura un acoplamiento idóneo en amplificadores operacionales, sensores e instrumentación analógica.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de regulador | Lineal Positivo Fijo |
| Voltaje de salida nominal | +12.0 V (Tolerancia típica de ±5%) |
| Voltaje de entrada recomendado | 14.5V a 27V (Voltaje mínimo de caída v_drop de 2.5V) |
| Voltaje de entrada máximo | 35V (Límite absoluto superior de operación) |
| Corriente de salida máxima (Io) | 100 mA (0.1 A con disipación térmica adecuada) |
| Corriente de reposo (Quiescent) | 3.0 mA a 6.0 mA (Consumo interno del integrado) |
| Rechazo de rizo (Ripple Rejection) | 37 dB a 42 dB (Típico medido a f = 120Hz) |
| Regulación de línea | 55 mV a 250 mV (Rango de cambio para Vi = 14.5V a 30V) |
| Regulación de carga | 25 mV a 100 mV (Rango de cambio para Io = 1.0mA a 100mA) |
| Rango térmico de operación | 0°C a 125°C (Grado comercial / industrial estándar) |
| Encapsulado estándar | TO-92 (Cuerpo plástico clásico de tres pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana frontal con la cara impresa hacia arriba) |
|---|---|---|---|
| Pin 1 | Salida (Vout) | Voltaje de Salida Regulado (+12V Estable) | Izquierda |
| Pin 2 | Tierra (GND) | Retorno de Común / Conexión de Referencia a Masa | Centro |
| Pin 3 | Entrada (Vin) | Voltaje de Entrada Sin Regular (14.5V a 27V recomendado) | Derecha |
Ventajas del 78L12
Protección Térmica y por Cortocircuito: Cuenta con redes analógicas internas de seguridad que apagan el dispositivo de forma automática si se supera el umbral seguro de potencia o corriente.
Tamaño Ultra Compacto TO-92: Ofrece un formato físico idéntico al de un transistor pequeño, minimizando drásticamente el espacio requerido frente al tradicional encapsulado TO-220 del 7812 estándar.
Regulación Local Eficiente: Permite implementar ramales independientes de alimentación aislada directamente junto a la carga lineal, evitando caídas de voltaje y ruidos en buses de distribución largos.
Voltaje Óptimo para Audio Analógico: Su salida fija de 12V es el estándar ideal para polarizar etapas de preamplificación con amplificadores operacionales manteniendo un excelente rango dinámico.
