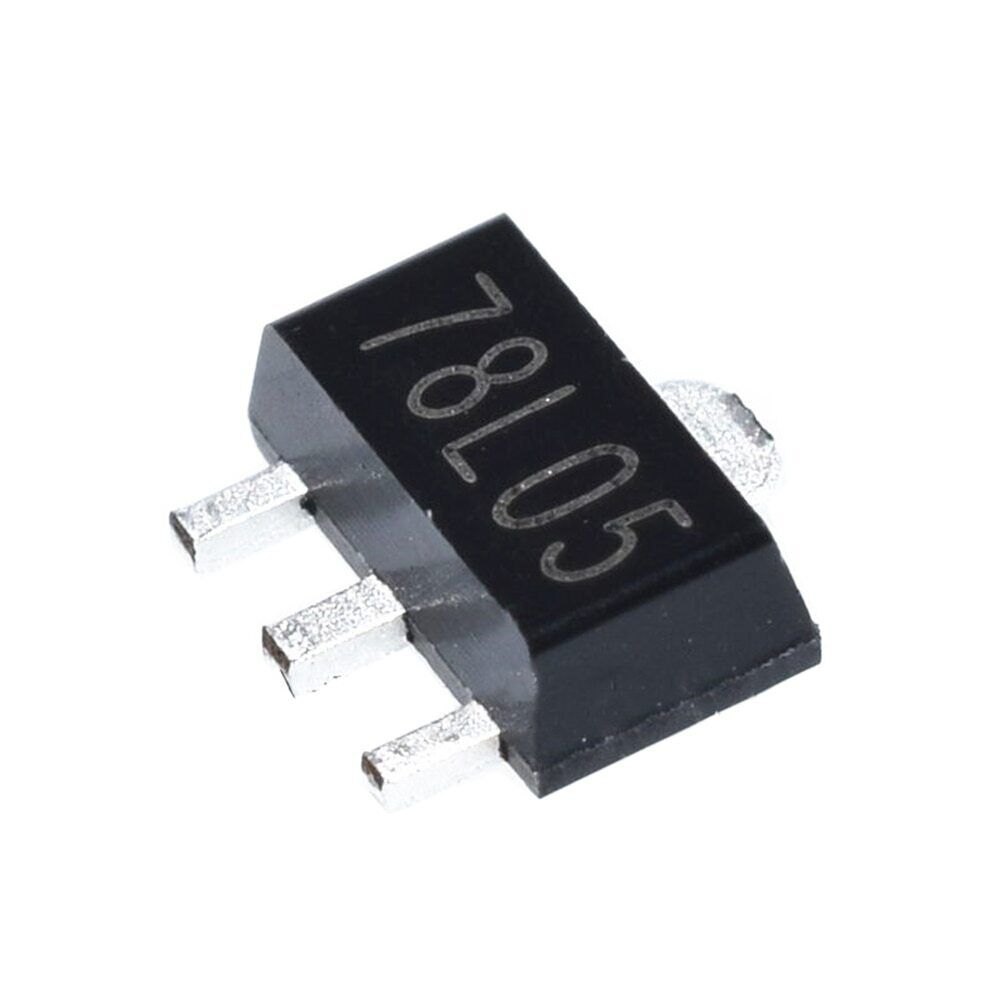

78L05 Regulador Lineal de Voltaje 5V 0.1A encapsulado SMD Positivo
[78L05-SOT89] 78L05 Regulador Lineal de Voltaje 5V 0.1A encapsulado SMD Positivo
https://electrofranko.com/shop/78l05-sot89-78l05-regulador-lineal-de-voltaje-5v-0-1a-encapsulado-smd-positivo-2545 https://electrofranko.com/web/image/product.template/2545/image_1920?unique=3ae4fb9
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
78L05-SOT89
78L05 SMD Regulador de Voltaje Positivo Fijo de 5V
Circuito integrado regulador lineal de tres terminales para montaje superficial diseñado para alimentación lógica estable
El 78L05 SMD es la versión de montaje superficial del popular regulador lineal monolítico de voltaje positivo fijo, diseñado para aplicaciones locales en tarjeta que requieren un suministro eléctrico estable. Incorpora internamente protección contra sobrecarga térmica limitativa y restricciones contra cortocircuitos severos, volviéndolo un componente virtualmente indestructible en operación normal. Su encapsulado clásico compacto asegura un acoplamiento idóneo en placas automatizadas de alta densidad.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de regulador | Lineal Positivo Fijo |
| Voltaje de salida nominal | +5.0 V (Tolerancia estándar del ±5%) |
| Voltaje de entrada recomendado | 7.0V a 20V (Voltaje mínimo de caída v_drop de 2.0V) |
| Voltaje de entrada máximo | 30V a 35V (Límite absoluto según fabricante) |
| Corriente de salida máxima (Io) | 100 mA (0.1 A con disipación térmica adecuada) |
| Corriente de reposo (Quiescent) | 3.0 mA a 5.5 mA (Consumo interno del integrado) |
| Rechazo de rizo (Ripple Rejection) | 49 dB a 60 dB (Típico medido a f = 120Hz) |
| Regulación de línea | 32 mV a 150 mV (Rango de cambio para Vi = 7.0V a 20V) |
| Regulación de carga | 15 mV a 60 mV (Rango de cambio para Io = 1.0mA a 100mA) |
| Rango térmico de operación | -40°C a 125°C (Grado industrial de alta estabilidad) |
| Encapsulado estándar | SOT-89 / SO-8 (Dispositivos microminiatura de montaje superficial) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal del SOT-89 con pin ancho hacia arriba) |
|---|---|---|---|
| Pin 1 | Salida (Vout) | Voltaje de Salida Regulado (+5V Estable) | Izquierda |
| Pin 2 / Tab | Tierra (GND) | Retorno de Común / Pestaña de Disipación a Masa | Centro (Pestaña ancha superior) |
| Pin 3 | Entrada (Vin) | Voltaje de Entrada Sin Regular (7V a 20V) | Derecha |
Ventajas del 78L05 SMD
Protección Térmica y por Cortocircuito: Cuenta con redes analógicas internas de seguridad que apagan el dispositivo de forma automática si se supera el umbral seguro de potencia o corriente.
Optimización Absoluta de Espacio: El formato SOT-89 minimiza drásticamente el área requerida en la tarjeta impresa, permitiendo un ruteo denso de doble cara y ensamble automatizado.
Regulación Local Eficiente: Permite implementar ramales independientes de alimentación aislada directamente junto a la carga lineal, evitando caídas de voltaje y ruidos en buses extendidos.
Disipación Térmica Superficial Mejorada: La pestaña metálica central (Tab) soldada directamente al plano de cobre de la PCB optimiza la transferencia de calor residual.
