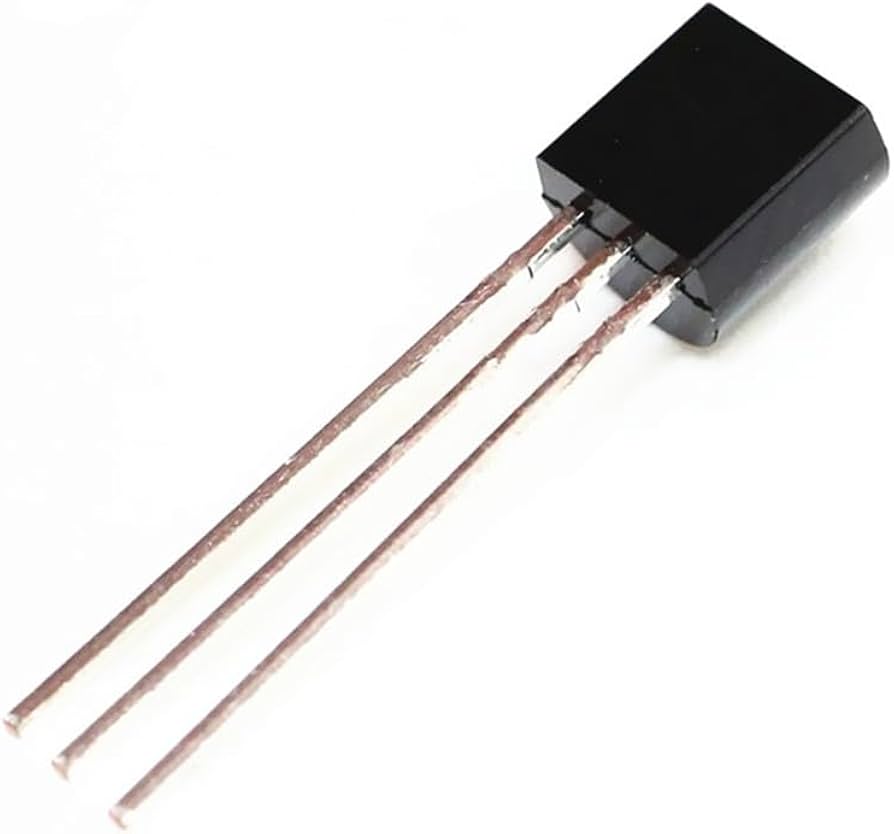

- 78L05 Regulador Lineal de Voltaje 5V 0.1A encapsulado TO-92 Positivo "ST [78L05] 78L05 Regulador Lineal de Voltaje 5V 0.1A encapsulado TO-92 Positivo "ST
78L05 Regulador Lineal de Voltaje 5V 0.1A encapsulado TO-92 Positivo "ST
[78L05] 78L05 Regulador Lineal de Voltaje 5V 0.1A encapsulado TO-92 Positivo "ST
https://electrofranko.com/shop/78l05-78l05-regulador-lineal-de-voltaje-5v-0-1a-encapsulado-to-92-positivo-st-240 https://electrofranko.com/web/image/product.template/240/image_1920?unique=a97e30d
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
78L05
78L05 Regulador de Voltaje Positivo Fijo de 5V
Circuito integrado regulador lineal de tres terminales de pequeña señal para alimentación de circuitos lógicos
El 78L05 es un circuito integrado regulador lineal monolítico de voltaje positivo fijo, diseñado para aplicaciones locales en tarjeta que requieren un suministro eléctrico estable. Incorpora internamente protección contra sobrecarga térmica limitativa y restricciones contra cortocircuitos severos, volviéndolo un componente virtualmente indestructible en operación normal. Su encapsulado clásico compacto asegura un acoplamiento idóneo en sistemas embebidos, sensores e instrumentación analógica.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de regulador | Lineal Positivo Fijo |
| Voltaje de salida nominal | +5.0 V (Tolerancia típica de ±5%) |
| Voltaje de entrada recomendado | 7.0V a 20V (Voltaje mínimo de caída v_drop de 2.0V) |
| Voltaje de entrada máximo | 30V a 35V (Límite absoluto según fabricante) |
| Corriente de salida máxima (Io) | 100 mA (0.1 A con disipación térmica adecuada) |
| Corriente de reposo (Quiescent) | 3.0 mA a 5.5 mA (Consumo interno del integrado) |
| Rechazo de rizo (Ripple Rejection) | 49 dB a 60 dB (Típico medido a f = 120Hz) |
| Regulación de línea | 32 mV a 150 mV (Rango de cambio para Vi = 7.0V a 20V) |
| Regulación de carga | 15 mV a 60 mV (Rango de cambio para Io = 1.0mA a 100mA) |
| Rango térmico de operación | 0°C a 125°C (Grado comercial / industrial estándar) |
| Encapsulado estándar | TO-92 (Cuerpo plástico clásico de tres pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana frontal con la cara impresa hacia arriba) |
|---|---|---|---|
| Pin 1 | Salida (Vout) | Voltaje de Salida Regulado (+5V Estable) | Izquierda |
| Pin 2 | Tierra (GND) | Retorno de Común / Conexión de Referencia a Masa | Centro |
| Pin 3 | Entrada (Vin) | Voltaje de Entrada Sin Regular (7V a 20V recomendado) | Derecha |
Ventajas del 78L05
Protección Térmica y por Cortocircuito: Cuenta con redes analógicas internas de seguridad que apagan el dispositivo de forma automática si se supera el umbral seguro de potencia o corriente.
Tamaño Ultra Compacto TO-92: Ofrece un formato físico idéntico al de un transistor pequeño, minimizando drásticamente el espacio requerido frente al tradicional encapsulado TO-220 del 7805 estándar.
Regulación Local Eficiente: Permite implementar ramales independientes de alimentación aislada directamente junto a la carga lineal, evitando caídas de voltaje y ruidos en buses extendidos.
Rechazo de Rizo Elevado: Su topología interna mitiga eficazmente el siseo y el ruido de alta frecuencia proveniente de fuentes principales conmutadas previas.
Aplicaciones Recomendadas
