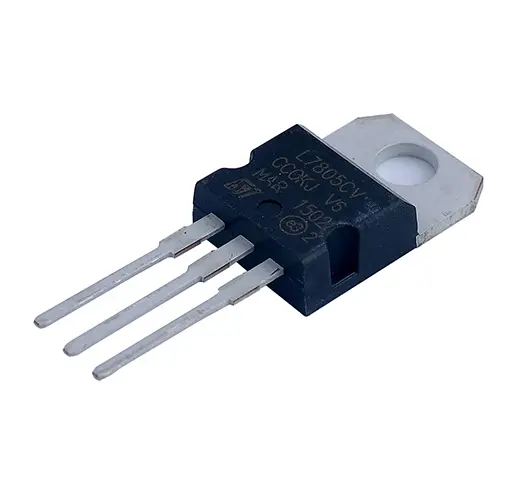

- L7805CV Regulador Lineal de Voltage Positivo de 10V 1A Encapsulado TO-220 Thomson Original [7805 ORI] L7805CV Regulador Lineal de Voltage Positivo de 10V 1A Encapsulado TO-220 Thomson Original
L7805CV Regulador Lineal de Voltage Positivo de 10V 1A Encapsulado TO-220 Thomson Original
[7805 ORI] L7805CV Regulador Lineal de Voltage Positivo de 10V 1A Encapsulado TO-220 Thomson Original
https://electrofranko.com/shop/7805-ori-l7805cv-regulador-lineal-de-voltage-positivo-de-10v-1a-encapsulado-to-220-thomson-original-4293 https://electrofranko.com/web/image/product.template/4293/image_1920?unique=90987ad
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
7805 ORI
7805 Regulador de Voltaje Positivo Fijo de 5V Original
Circuito integrado regulador lineal auténtico de tres terminales para protección y alimentación lógica de un amperio
El 7805 original es un circuito integrado regulador lineal monolítico de voltaje positivo fijo, fabricado bajo estrictos estándares de silicio para garantizar un rendimiento óptimo en tarjeta. Incorpora internamente protección contra sobrecarga térmica limitativa y restricciones contra cortocircuitos severos, volviéndolo un componente virtualmente indestructible en operación normal. Su robusto diseño mecánico asegura un acoplamiento idóneo en disipadores térmicos de aluminio para proyectos lógicos y microcontroladores.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de regulador | Lineal Positivo Fijo de Alta Precisión |
| Voltaje de salida nominal | +5.0 V (Tolerancia estricta de ±2% a ±4%) |
| Voltaje de entrada recomendado | 7.0V a 20V (Voltaje mínimo de caída v_drop de 2.0V) |
| Voltaje de entrada máximo | 35V (Límite superior absoluto de operación segura) |
| Corriente de salida máxima (Io) | 1.5 A (Con un disipador de calor adecuado acoplado) |
| Corriente de reposo (Quiescent) | 4.2 mA a 8.0 mA (Bajo consumo interno genuino) |
| Rechazo de rizo (Ripple Rejection) | 62 dB a 78 dB (Excelente atenuación medida a f = 120Hz) |
| Regulación de línea | 3.0 mV a 100 mV (Para variaciones de entrada de 7V a 25V) |
| Regulación de carga | 5.0 mV a 50 mV (Para flujos de corriente de 5mA a 1.5A) |
| Rango térmico de operación | -40°C a 125°C (Estabilidad garantizada de grado industrial) |
| Encapsulado estándar | TO-220AB (Cuerpo plástico con pestaña metálica de fijación) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal con los pines hacia abajo) |
|---|---|---|---|
| Pin 1 | Entrada (Input) | Voltaje de Entrada Sin Regular (7V a 20V recomendado) | Izquierda |
| Pin 2 | Tierra (Ground) | Retorno de Común / Conectado a la pestaña metálica posterior | Centro |
| Pin 3 | Salida (Output) | Voltaje de Salida Regulado (+5V Estable y Limpio) | Derecha |
Ventajas del 7805 Original
Protección Térmica y SOA Real: Los componentes originales integran circuitos de apagado por sobretemperatura y limitación de corriente que responden con precisión milimétrica ante fallas.
Estabilidad Paramétrica Garantizada: El silicio genuino mantiene el voltaje de salida en 5V de forma estricta, evitando derivas destructivas causadas por fluctuaciones térmicas en el ambiente.
Excelente Rechazo de Rizo: Con un filtrado robusto de hasta 78 dB, elimina eficazmente los ruidos alternos remanentes, entregando líneas de alimentación analógicas puras.
Facilidad de Diseño e Implementación: No requiere componentes de cálculo externos complejos; basta añadir dos condensadores cerámicos de filtrado para armar una fuente lineal estándar.
Aplicaciones Recomendadas
7805 Regulador de Voltaje Positivo Fijo de 5V Original
Circuito integrado regulador lineal auténtico de tres terminales diseñado para proporcionar una alimentación lógica estable de un amperio
El 7805 original es un circuito integrado regulador lineal monolítico de voltaje positivo fijo, diseñado para una amplia variedad de aplicaciones electrónicas locales en tarjeta. Incorpora internamente protección contra sobrecarga térmica limitativa y restricciones contra cortocircuitos severos, volviéndolo un componente virtualmente indestructible en operación normal. Su robusto diseño mecánico asegura un acoplamiento idóneo en disipadores térmicos de aluminio para proyectos lógicos y microcontroladores.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de regulador | Lineal Positivo Fijo |
| Voltaje de salida nominal | +5.0 V (Tolerancia típica de ±4%) |
| Voltaje de entrada recomendado | 7.0V a 20V (Voltaje mínimo de caída v_drop de 2.0V) |
| Voltaje de entrada máximo | 35V (Límite superior absoluto de operación) |
| Corriente de salida máxima (Io) | 1.5 A (Con un disipador de calor adecuado acoplado) |
| Corriente de reposo (Quiescent) | 4.2 mA a 8.0 mA (Consumo interno del dispositivo) |
| Rechazo de rizo (Ripple Rejection) | 62 dB a 78 dB (Excelente atenuación medida a f = 120Hz) |
| Regulación de línea | 3.0 mV a 100 mV (Para variaciones de entrada de 7V a 25V) |
| Regulación de carga | 5.0 mV a 50 mV (Para flujos de corriente de 5mA a 1.5A) |
| Rango térmico de operación | 0°C a 125°C (Grado comercial / industrial estándar) |
| Encapsulado estándar | TO-220AB (Montaje por orificio) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal con los pines hacia abajo) |
|---|---|---|---|
| Pin 1 | Entrada (Input) | Voltaje de Entrada Sin Regular (7V a 20V recomendado) | Izquierda |
| Pin 2 | Tierra (Ground) | Retorno de Común / Conectado a la pestaña metálica posterior | Centro |
| Pin 3 | Salida (Output) | Voltaje de Salida Regulado (+5V Estable) | Derecha |
Ventajas del 7805
Protección Térmica y de Cortocircuito Activa: Su sistema de seguridad interno corta o limita el flujo de corriente si el integrado supera los límites de temperatura seguros.
Entrega Sólida de un Amperio: Capaz de suministrar de forma continua hasta 1.5A con disipación, suficiente para alimentar placas lógicas complejas, relés y pantallas LCD.
Facilidad de Diseño e Implementación: No requiere componentes de cálculo externos complejos; basta añadir dos condensadores cerámicos de filtrado para armar una fuente lineal estándar.
Alto Rechazo de Rizo (Ripple Rejection): Limpia eficazmente las oscilaciones residuales de alta frecuencia alternas remanentes de transformadores o fuentes conmutadas previas.
Aplicaciones Recomendadas
7805 Regulador de Voltaje Positivo Fijo de 5V Original
Circuito integrado regulador lineal auténtico de tres terminales para protección y alimentación lógica de un amperio
El 7805 original es un circuito integrado regulador lineal monolítico de voltaje positivo fijo, fabricado bajo estrictos estándares de silicio para garantizar un rendimiento óptimo en tarjeta. Incorpora internamente protección contra sobrecarga térmica limitativa y restricciones contra cortocircuitos severos, volviéndolo un componente virtualmente indestructible en operación normal. Su robusto diseño mecánico asegura un acoplamiento idóneo en disipadores térmicos de aluminio para proyectos lógicos y microcontroladores.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de regulador | Lineal Positivo Fijo de Alta Precisión |
| Voltaje de salida nominal | +5.0 V (Tolerancia estricta de ±2% a ±4%) |
| Voltaje de entrada recomendado | 7.0V a 20V (Voltaje mínimo de caída v_drop de 2.0V) |
| Voltaje de entrada máximo | 35V (Límite superior absoluto de operación segura) |
| Corriente de salida máxima (Io) | 1.5 A (Con un disipador de calor adecuado acoplado) |
| Corriente de reposo (Quiescent) | 4.2 mA a 8.0 mA (Bajo consumo interno genuino) |
| Rechazo de rizo (Ripple Rejection) | 62 dB a 78 dB (Excelente atenuación medida a f = 120Hz) |
| Regulación de línea | 3.0 mV a 100 mV (Para variaciones de entrada de 7V a 25V) |
| Regulación de carga | 5.0 mV a 50 mV (Para flujos de corriente de 5mA a 1.5A) |
| Rango térmico de operación | -40°C a 125°C (Estabilidad garantizada de grado industrial) |
| Encapsulado estándar | TO-220AB (Cuerpo plástico con pestaña metálica de fijación) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal con los pines hacia abajo) |
|---|---|---|---|
| Pin 1 | Entrada (Input) | Voltaje de Entrada Sin Regular (7V a 20V recomendado) | Izquierda |
| Pin 2 | Tierra (Ground) | Retorno de Común / Conectado a la pestaña metálica posterior | Centro |
| Pin 3 | Salida (Output) | Voltaje de Salida Regulado (+5V Estable y Limpio) | Derecha |
Ventajas del 7805 Original
Protección Térmica y SOA Real: Los componentes originales integran circuitos de apagado por sobretemperatura y limitación de corriente que responden con precisión milimétrica ante fallas.
Estabilidad Paramétrica Garantizada: El silicio genuino mantiene el voltaje de salida en 5V de forma estricta, evitando derivas destructivas causadas por fluctuaciones térmicas en el ambiente.
Excelente Rechazo de Rizo: Con un filtrado robusto de hasta 78 dB, elimina eficazmente los ruidos alternos remanentes, entregando líneas de alimentación analógicas puras.
Facilidad de Diseño e Implementación: No requiere componentes de cálculo externos complejos; basta añadir dos condensadores cerámicos de filtrado para armar una fuente lineal estándar.
Aplicaciones Recomendadas
7805 Regulador de Voltaje Positivo Fijo de 5V Original
Circuito integrado regulador lineal auténtico de tres terminales diseñado para proporcionar una alimentación lógica estable de un amperio
El 7805 original es un circuito integrado regulador lineal monolítico de voltaje positivo fijo, diseñado para una amplia variedad de aplicaciones electrónicas locales en tarjeta. Incorpora internamente protección contra sobrecarga térmica limitativa y restricciones contra cortocircuitos severos, volviéndolo un componente virtualmente indestructible en operación normal. Su robusto diseño mecánico asegura un acoplamiento idóneo en disipadores térmicos de aluminio para proyectos lógicos y microcontroladores.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de regulador | Lineal Positivo Fijo |
| Voltaje de salida nominal | +5.0 V (Tolerancia típica de ±4%) |
| Voltaje de entrada recomendado | 7.0V a 20V (Voltaje mínimo de caída v_drop de 2.0V) |
| Voltaje de entrada máximo | 35V (Límite superior absoluto de operación) |
| Corriente de salida máxima (Io) | 1.5 A (Con un disipador de calor adecuado acoplado) |
| Corriente de reposo (Quiescent) | 4.2 mA a 8.0 mA (Consumo interno del dispositivo) |
| Rechazo de rizo (Ripple Rejection) | 62 dB a 78 dB (Excelente atenuación medida a f = 120Hz) |
| Regulación de línea | 3.0 mV a 100 mV (Para variaciones de entrada de 7V a 25V) |
| Regulación de carga | 5.0 mV a 50 mV (Para flujos de corriente de 5mA a 1.5A) |
| Rango térmico de operación | 0°C a 125°C (Grado comercial / industrial estándar) |
| Encapsulado estándar | TO-220AB (Montaje por orificio) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal con los pines hacia abajo) |
|---|---|---|---|
| Pin 1 | Entrada (Input) | Voltaje de Entrada Sin Regular (7V a 20V recomendado) | Izquierda |
| Pin 2 | Tierra (Ground) | Retorno de Común / Conectado a la pestaña metálica posterior | Centro |
| Pin 3 | Salida (Output) | Voltaje de Salida Regulado (+5V Estable) | Derecha |
Ventajas del 7805
Protección Térmica y de Cortocircuito Activa: Su sistema de seguridad interno corta o limita el flujo de corriente si el integrado supera los límites de temperatura seguros.
Entrega Sólida de un Amperio: Capaz de suministrar de forma continua hasta 1.5A con disipación, suficiente para alimentar placas lógicas complejas, relés y pantallas LCD.
Facilidad de Diseño e Implementación: No requiere componentes de cálculo externos complejos; basta añadir dos condensadores cerámicos de filtrado para armar una fuente lineal estándar.
Alto Rechazo de Rizo (Ripple Rejection): Limpia eficazmente las oscilaciones residuales de alta frecuencia alternas remanentes de transformadores o fuentes conmutadas previas.
