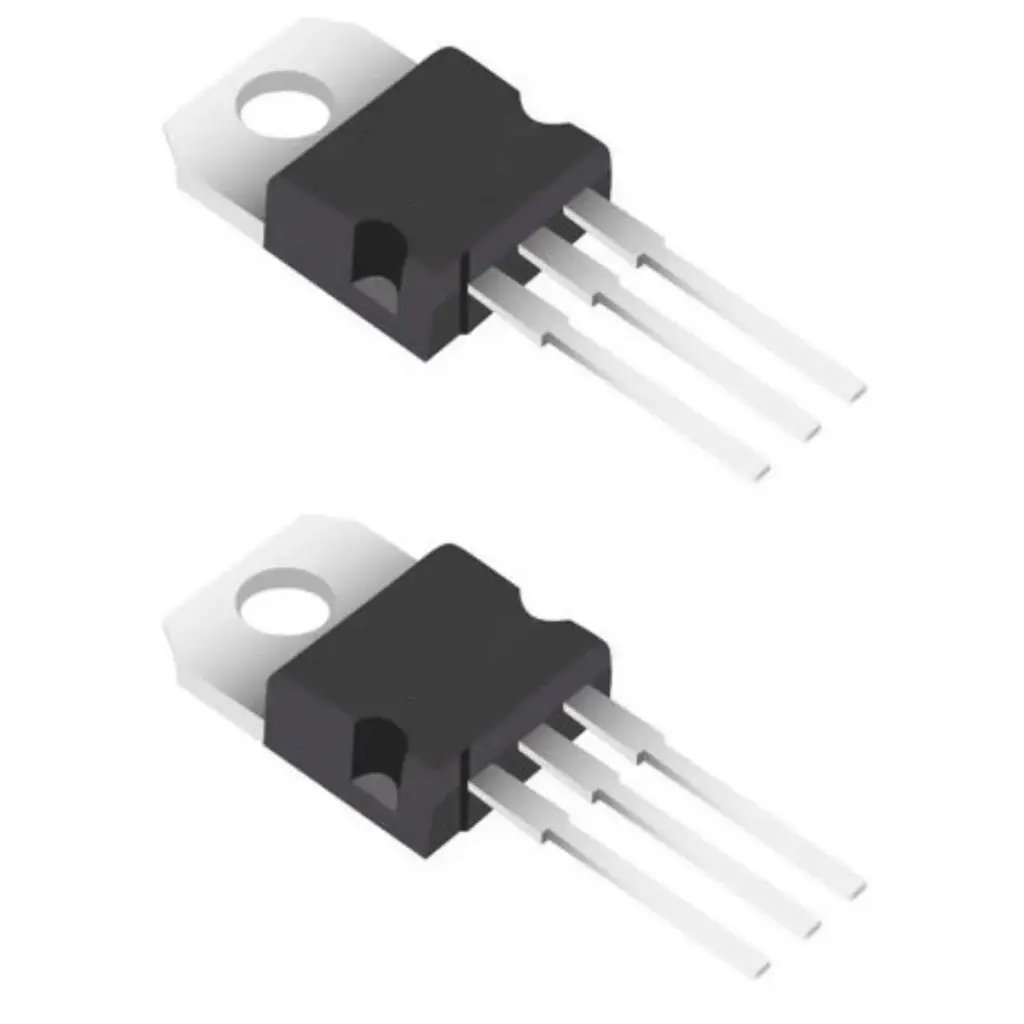

- L7805CV Regulador Lineal de Voltaje Positivo de 5V 1A Encapsulado TO-220 [7805] L7805CV Regulador Lineal de Voltaje Positivo de 5V 1A Encapsulado TO-220
L7805CV Regulador Lineal de Voltaje Positivo de 5V 1A Encapsulado TO-220
[7805] L7805CV Regulador Lineal de Voltaje Positivo de 5V 1A Encapsulado TO-220
https://electrofranko.com/shop/7805-l7805cv-regulador-lineal-de-voltaje-positivo-de-5v-1a-encapsulado-to-220-7 https://electrofranko.com/web/image/product.template/7/image_1920?unique=32ca9a4
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
7805
7805 Regulador de Voltaje Lineal Positivo de 5V / 1.5A
Circuito integrado de potencia de inserción diseñado para la regulación estable de voltaje en aplicaciones de electrónica general y sistemas digitales
El 7805 es un regulador de voltaje lineal positivo fijo de 5V, ampliamente utilizado para estabilizar fuentes de alimentación en circuitos electrónicos. Su arquitectura interna robusta proporciona una salida constante y libre de ruido, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en sistemas embebidos, prototipado electrónico y fuentes de alimentación para instrumentación profesional.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Regulador de Voltaje Lineal Positivo Fijo |
| Voltaje de salida fijo | 5.0 V CD (Tolerancia típica de ±4% bajo condiciones de carga) |
| Corriente de salida máxima | 1.5 A (Con disipador térmico adecuado en operación continua) |
| Voltaje de entrada máximo | 35 V CD (Límite operativo absoluto para regulación estable) |
| Regulación de línea típica | 50 mV (Estabilidad ante variaciones en la fuente de entrada) |
| Regulación de carga típica | 50 mV (Estabilidad ante variaciones en la demanda de corriente) |
| Voltaje de Dropout (mínimo diferencial) | 2.0 V (Diferencia mínima necesaria entre entrada y salida) |
| Protecciones de seguridad internas | Protección térmica, contra cortocircuitos y sobrecarga actual |
| Corriente de polarización (IQ) | 6.0 mA típico (Consumo interno propio del regulador) |
| Rango térmico de operación | 0°C a 125°C (Grado industrial de alta fiabilidad y robustez) |
| Encapsulado de potencia | TO-220 (Cuerpo plástico pasivado con pestaña metálica disipadora) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (INPUT): Terminal de entrada donde se aplica el voltaje positivo no regulado.
- Pin 2 (GND): Terminal de referencia a tierra física o polo negativo de retorno común.
- Pin 3 (OUTPUT): Terminal de salida donde se obtiene el voltaje regulado estable de 5V.
Ventajas del 7805
Regulación Lineal de Ultra-Precisión: Ofrece una salida sumamente limpia y estable, eliminando ruidos de alta frecuencia inherentes en fuentes conmutadas, ideal para circuitos de audio o instrumentación analógica sensible.
Robustez Ante Fallas Eléctricas: Incluye protección térmica contra sobrecalentamiento y límite de corriente ante cortocircuitos accidentales, garantizando una larga vida útil incluso en condiciones operativas exigentes.
Facilidad de Implementación Didáctica: Su circuito de aplicación requiere apenas un par de capacitores externos para funcionar, siendo el estándar fundamental en la enseñanza de electrónica moderna.
Encapsulado de Potencia TO-220: Su pestaña metálica disipadora permite atornillarlo fácilmente a un chasis o disipador externo para manejar cargas de hasta 1.5 amperios sin degradación.
