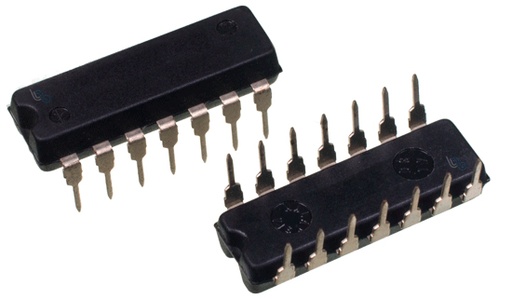

74LS89 Memoria RAM de 64 Bits Circuito TTL
[74LS89] 74LS89 Memoria RAM de 64 Bits Circuito TTL
https://electrofranko.com/shop/74ls89-74ls89-memoria-ram-de-64-bits-circuito-ttl-237 https://electrofranko.com/web/image/product.template/237/image_1920?unique=3f7aae1
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74LS89
74LS89 Memoria RAM de 64 Bits
Memoria de lectura y escritura de 16 palabras por 4 bits
El 74LS89 es un circuito integrado de la familia lógica TTL que funciona como una memoria de acceso aleatorio volátil. Organizado en dieciséis palabras de cuatro bits cada una, permite almacenar y recuperar datos binarios de forma rápida. Sus salidas de colector abierto facilitan la expansión de la capacidad de memoria mediante el uso de buses compartidos. Fabricado con tecnología Schottky, garantiza tiempos de acceso mínimos en sistemas digitales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Tiempo de acceso (tacc) | 35 ns (Típico) |
| Organización interna | 16 x 4 Bits (64 bits) |
| Tipo de salida | Colector Abierto Invertido |
| Consumo de potencia | 150 mW (Típico) |
| Encapsulado estándar | DIP-16 |
Tabla de la Verdad (Modo Operativo)
| Habilitación (/ME) | Escritura (/WE) | Operación Realizada | Estado de Salidas |
|---|---|---|---|
| 0 (Activo) | 0 (Bajo) | Escritura de Datos | Z (Alta Impedancia) |
| 0 (Activo) | 1 (Alto) | Lectura de Datos | Dato Almacenado Invertido |
| 1 (Inactivo) | 0 (Bajo) | Escritura Inhibida | Z (Alta Impedancia) |
| 1 (Inactivo) | 1 (Alto) | Inactivo Total | Z (Alta Impedancia) |
Ventajas del 74LS89
Acceso Aleatorio: Permite escribir o leer cualquier posición de memoria de manera instantánea mediante sus cuatro líneas de direccionamiento independientes.
Salidas de Colector Abierto: Su arquitectura de salida facilita enormemente la conexión de varios chips en paralelo para aumentar la profundidad de palabra o el número de bits.
Alta Velocidad Schottky: Logra tiempos de conmutación muy bajos, lo que lo hace ideal para registros de alta velocidad y memorias intermedias en procesadores pequeños.
Control Simplificado: Dispone de señales de habilitación de memoria y escritura de fácil implementación, compatibles con cualquier lógica de control TTL de 5V estándar.
Aplicaciones Recomendadas
