- 74LS85 Comparador de Magnitud 4 Bits Encapsulado DIP-16 [74LS85] 74LS85 Comparador de Magnitud 4 Bits Encapsulado DIP-16

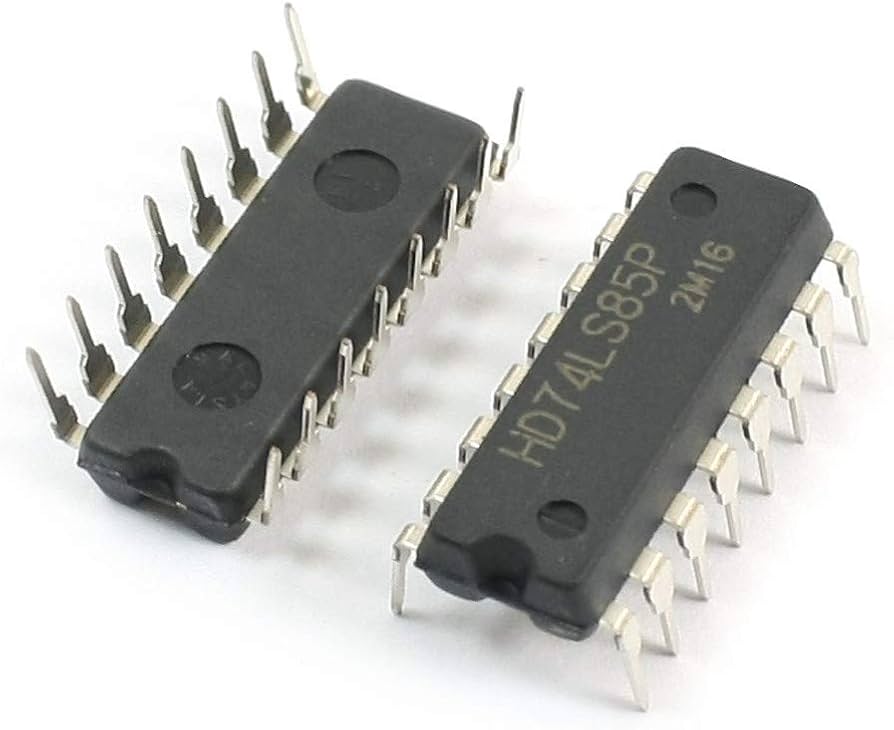

74LS85 Comparador de Magnitud 4 Bits Encapsulado DIP-16
[74LS85] 74LS85 Comparador de Magnitud 4 Bits Encapsulado DIP-16
https://electrofranko.com/shop/74ls85-74ls85-comparador-de-magnitud-4-bits-encapsulado-dip-16-3710 https://electrofranko.com/web/image/product.template/3710/image_1920?unique=59546e7
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74LS85
74LS85 Comparador de Magnitud de 4 Bits
Comparador lógico de magnitudes binarias con entradas de expansión
El 74LS85 es un circuito integrado de la familia lógica TTL que funciona como un comparador de magnitud de cuatro bits. Este componente compara dos palabras binarias para determinar si una es mayor, menor o igual a la otra. Incorpora entradas de cascada que permiten conectar múltiples unidades para comparar palabras de mayor longitud. Su tecnología Schottky ofrece alta velocidad, siendo fundamental en unidades de control.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Tiempo de propagación (tpd) | 15 ns - 24 ns |
| Corriente de salida (IOL) | 8 mA |
| Niveles Lógicos (VIH / VIL) | 2.0V Mín / 0.8V Máx |
| Capacidad de expansión | 8, 12, 16 o más bits |
| Encapsulado estándar | DIP-16 |
Tabla de la Verdad (Modo Operativo)
| Comparación Principal | Entradas Cascada | Salida Activa | Estado Lógico |
|---|---|---|---|
| A > B (Binario) | X (Indiferente) | QA>B = 1 (Alto) | Magnitud Mayor Detectada |
| A < B (Binario) | X (Indiferente) | QA | Magnitud Menor Detectada |
| A = B (Iguales) | A = B (In) | QA=B = 1 (Alto) | Igualdad Total Confirmada |
| A = B (Iguales) | A > B (In) | QA>B = 1 (Alto) | Dependencia de Cascada |
Ventajas del 74LS85
Expansión Modular: Permite comparar palabras de cualquier longitud de bits simplemente conectando las salidas de un chip a las entradas de cascada del siguiente.
Lógica Completa: Entrega tres resultados simultáneos (Mayor, Menor, Igual), eliminando la necesidad de compuertas lógicas externas para determinar la relación de magnitud.
Alta Velocidad Schottky: Minimiza los retardos de propagación en sistemas de toma de decisiones críticas, asegurando una respuesta casi instantánea en procesos digitales.
Versatilidad TTL: Totalmente compatible con microcontroladores y lógica estándar de 5V, facilitando su integración en proyectos de automatización y control industrial.
Aplicaciones Recomendadas
