- 74LS83 Sumador (Adder) con Carry, DIP-14 [74LS83] 74LS83 Sumador (Adder) con Carry, DIP-14

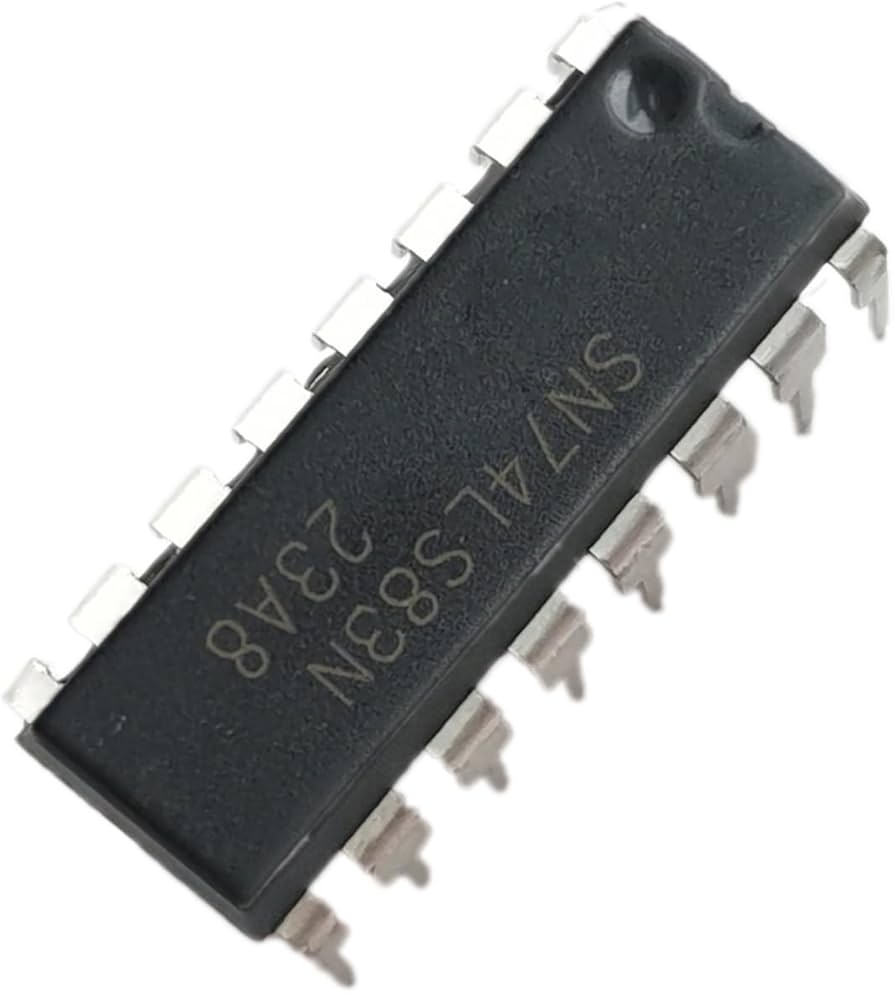

74LS83 Sumador (Adder) con Carry, DIP-14
[74LS83] 74LS83 Sumador (Adder) con Carry, DIP-14
https://electrofranko.com/shop/74ls83-74ls83-sumador-adder-con-carry-dip-14-2042 https://electrofranko.com/web/image/product.template/2042/image_1920?unique=3770e25
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74LS83
74LS83 Sumador Binario de 4 Bits con Acarreo Rápido
Sumador aritmético completo de alta velocidad con acarreo interno
El 74LS83 es un circuito integrado de la familia lógica TTL que funciona como un sumador binario completo de cuatro bits. Este componente realiza la suma aritmética de dos palabras binarias junto con un acarreo de entrada, generando el resultado y un acarreo final. Gracias a su arquitectura interna de acarreo rápido, ofrece un rendimiento superior en cálculos matemáticos y procesamiento de datos digitales complejos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Tiempo de retardo (tpd) | 16 ns - 24 ns |
| Corriente de salida (IOL) | 8 mA |
| Niveles Lógicos (VIH / VIL) | 2.0V Mín / 0.8V Máx |
| Tipo de operación | Suma Aritmética Completa |
| Encapsulado estándar | DIP-16 |
Tabla de la Verdad (Modo Operativo)
| Entradas (An, Bn) | Acarreo (Cin) | Salidas (Σn, Cout) | Resultado Lógico |
|---|---|---|---|
| A=0, B=0 | 0 (Bajo) | Σ=0, Cout=0 | Suma Cero |
| A=1, B=0 | 0 (Bajo) | Σ=1, Cout=0 | Suma Unitaria |
| A=1, B=1 | 0 (Bajo) | Σ=0, Cout=1 | Acarreo Generado |
| A=1, B=1 | 1 (Alto) | Σ=1, Cout=1 | Suma con Acarreo |
Ventajas del 74LS83
Acarreo en Cascada: El diseño permite conectar múltiples sumadores en serie para procesar palabras de 8, 16 o más bits sin necesidad de lógica externa.
Alta Velocidad: Su circuitería interna minimiza los tiempos de propagación del acarreo, asegurando cálculos aritméticos rápidos en sistemas de tiempo real.
Suma Completa: Procesa simultáneamente los bits de datos y el acarreo de la etapa anterior, garantizando una precisión matemática absoluta en el resultado.
Eficiencia Energética: Gracias a la tecnología Low-Power Schottky, mantiene un consumo de corriente bajo incluso durante operaciones de conmutación de alta frecuencia.
Aplicaciones Recomendadas
