- 74LS74 Flip Flop Tipo "D" DIP14 Circuito TTL [74LS74] 74LS74 Flip Flop Tipo "D" DIP14 Circuito TTL

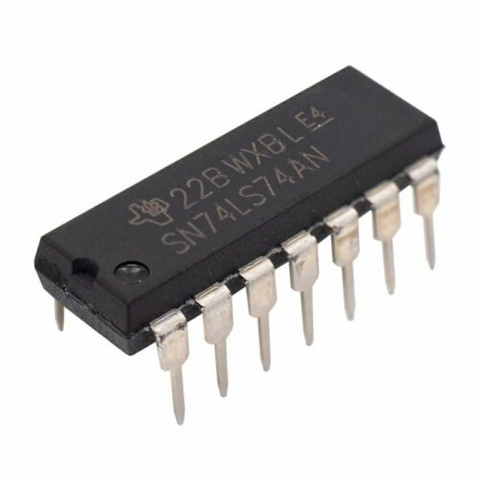

74LS74 Flip Flop Tipo "D" DIP14 Circuito TTL
[74LS74] 74LS74 Flip Flop Tipo "D" DIP14 Circuito TTL
https://electrofranko.com/shop/74ls74-74ls74-flip-flop-tipo-d-dip14-circuito-ttl-1693 https://electrofranko.com/web/image/product.template/1693/image_1920?unique=26f0787
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74LS74
74LS74 Doble Flip-Flop Tipo D con Preset y Clear
Biestable disparado por flanco con entradas de control directo asíncronas
El 74LS74 es un circuito integrado de la familia lógica TTL que contiene dos flip-flops tipo D independientes disparados por flanco positivo. Cada unidad dispone de entradas individuales de datos, reloj, y terminales de establecimiento y borrado asíncronos activos en bajo. Fabricado con tecnología Low-Power Schottky, ofrece tiempos de respuesta ultrarrápidos y bajo consumo, siendo fundamental para registros, divisores y memorias.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Frecuencia de reloj (fmax) | 25 MHz - 33 MHz |
| Corriente de salida (IOL) | 8 mA |
| Niveles Lógicos (VIH / VIL) | 2.0V Mín / 0.8V Máx |
| Tipo de disparo | Flanco de Subida (↑) |
| Encapsulado estándar | DIP-14 |
Tabla de la Verdad (Modo Operativo)
| Preset / Clear | Reloj (CLK) | Dato (D) | Salida (Q) |
|---|---|---|---|
| 0 / 1 (Activo PR) | X (Indiferente) | X (Indiferente) | 1 (Alto) Forzado |
| 1 / 0 (Activo CLR) | X (Indiferente) | X (Indiferente) | 0 (Bajo) Forzado |
| 1 / 1 (Inactivos) | ↑ (Subida) | 0 o 1 (Válido) | Sigue Entrada D |
| 1 / 1 (Inactivos) | 0 o 1 (Fijo) | X (Indiferente) | Mantiene Estado Q0 |
Ventajas del 74LS74
Control Total: Las entradas directas Preset y Clear operan de forma independiente al reloj, permitiendo inicializar estados de forma instantánea y segura.
Disparo por Flanco: Su diseño síncrono basado en el borde ascendente de la señal de reloj garantiza una transferencia de datos precisa y libre de glitches.
Dualidad Funcional: Incluye dos circuitos biestables idénticos en un solo chip, optimizando drásticamente la densidad de componentes en el diseño de placas lógicas.
Eficiencia TTL: La arquitectura Low-Power Schottky equilibra un consumo eléctrico reducido con una capacidad de procesamiento de señales de alta frecuencia excelente.
Aplicaciones Recomendadas
