74LS273

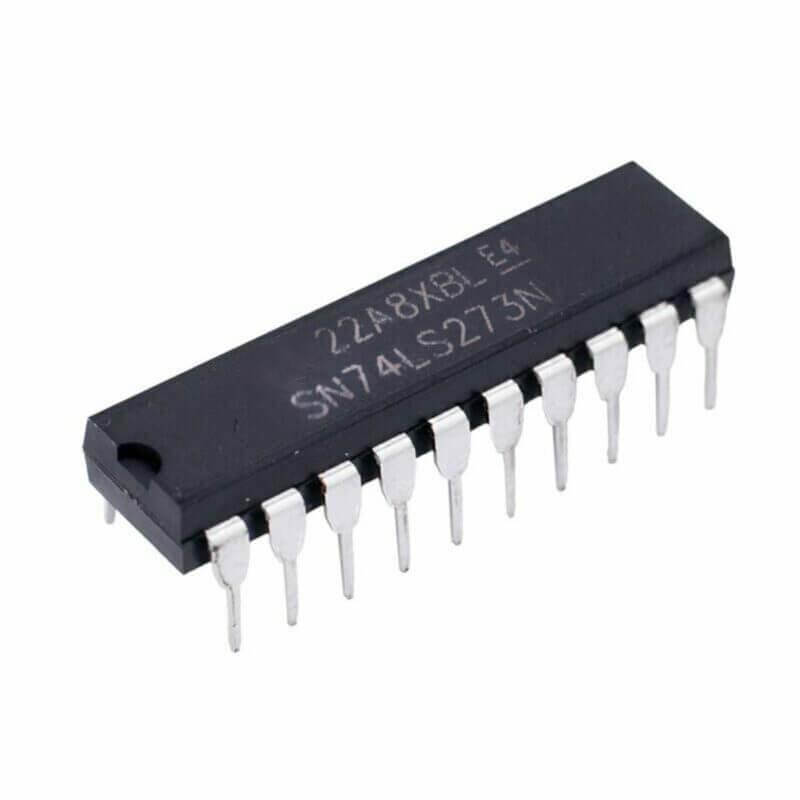

74LS273 Registro Octal Tipo D con Borrado
Registro de almacenamiento síncrono de ocho bits con reset asíncrono
El 74LS273 es un circuito integrado de la familia lógica TTL que contiene ocho flip-flops tipo D independientes controlados por una señal de reloj común. Este componente almacena los datos de sus ocho entradas durante el flanco positivo del reloj. Dispone de un pin de borrado maestro asíncrono que reinicia todas las salidas simultáneamente. Es ideal para construir registros de datos paralelos y memorias intermedias.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Frecuencia máxima (fmax) | 30 MHz (Típico) |
| Corriente de salida (IOL) | 8 mA |
| Tipo de disparo de reloj | Flanco Positivo |
| Estructura interna | 8 flip-flops tipo D |
| Encapsulado estándar | DIP-20 |
Tabla de la Verdad (Modo Operativo)
| Borrado (/MR) | Reloj (CP) | Entradas (Dn) | Salidas (Qn) |
|---|---|---|---|
| 0 (Bajo) | X (Indiferente) | X (Indiferente) | 0 (Reinicio Asíncrono) |
| 1 (Alto) | ↑ (Subida) | 1 (Alto) | 1 (Almacena Alto) |
| 1 (Alto) | ↑ (Subida) | 0 (Bajo) | 0 (Almacena Bajo) |
| 1 (Alto) | 0 o 1 (Fijo) | X (Indiferente) | Q0 (Sin Cambio) |
Ventajas del 74LS273
Almacenamiento Octal: Permite manejar un byte completo de información simultáneamente, optimizando el diseño de sistemas basados en microprocesadores de ocho bits.
Borrado Maestro Asíncrono: Su pin de Master Reset independiente permite inicializar el registro completo a un estado seguro sin esperar el pulso del reloj.
Sincronización Común: Utiliza una sola señal de reloj para los ocho flip-flops, garantizando que todos los bits cambien de estado al mismo tiempo exacto.
Eficiencia Schottky: La familia LS minimiza la disipación térmica y asegura tiempos de transición ultrarrápidos, necesarios para sistemas de control industrial.
Aplicaciones Recomendadas
74LS273 Registro Octal Tipo D con Borrado
Registro de almacenamiento síncrono de ocho bits con reset asíncrono
El 74LS273 es un circuito integrado de la familia lógica TTL que contiene ocho flip-flops tipo D independientes controlados por una señal de reloj común. Este componente almacena los datos de sus ocho entradas durante el flanco positivo del reloj. Dispone de un pin de borrado maestro asíncrono que reinicia todas las salidas simultáneamente. Es ideal para construir registros de datos paralelos y memorias intermedias.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Frecuencia máxima (fmax) | 30 MHz (Típico) |
| Corriente de salida (IOL) | 8 mA |
| Tipo de disparo de reloj | Flanco Positivo |
| Estructura interna | 8 flip-flops tipo D |
| Encapsulado estándar | DIP-20 |
Tabla de la Verdad (Modo Operativo)
| Borrado (/MR) | Reloj (CP) | Entradas (Dn) | Salidas (Qn) |
|---|---|---|---|
| 0 (Bajo) | X (Indiferente) | X (Indiferente) | 0 (Reinicio Asíncrono) |
| 1 (Alto) | ↑ (Subida) | 1 (Alto) | 1 (Almacena Alto) |
| 1 (Alto) | ↑ (Subida) | 0 (Bajo) | 0 (Almacena Bajo) |
| 1 (Alto) | 0 o 1 (Fijo) | X (Indiferente) | Q0 (Sin Cambio) |
Ventajas del 74LS273
Almacenamiento Octal: Permite manejar un byte completo de información simultáneamente, optimizando el diseño de sistemas basados en microprocesadores de ocho bits.
Borrado Maestro Asíncrono: Su pin de Master Reset independiente permite inicializar el registro completo a un estado seguro sin esperar el pulso del reloj.
Sincronización Común: Utiliza una sola señal de reloj para los ocho flip-flops, garantizando que todos los bits cambien de estado al mismo tiempo exacto.
Eficiencia Schottky: La familia LS minimiza la disipación térmica y asegura tiempos de transición ultrarrápidos, necesarios para sistemas de control industrial.
Aplicaciones Recomendadas
74LS273 Registro Octal Tipo D con Borrado
Registro de almacenamiento síncrono de ocho bits con reset asíncrono
El 74LS273 es un circuito integrado de la familia lógica TTL que contiene ocho flip-flops tipo D independientes controlados por una señal de reloj común. Este componente almacena los datos de sus ocho entradas durante el flanco positivo del reloj. Dispone de un pin de borrado maestro asíncrono que reinicia todas las salidas simultáneamente. Es ideal para construir registros de datos paralelos y memorias intermedias.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Frecuencia máxima (fmax) | 30 MHz (Típico) |
| Corriente de salida (IOL) | 8 mA |
| Tipo de disparo de reloj | Flanco Positivo |
| Estructura interna | 8 flip-flops tipo D |
| Encapsulado estándar | DIP-20 |
Tabla de la Verdad (Modo Operativo)
| Borrado (/MR) | Reloj (CP) | Entradas (Dn) | Salidas (Qn) |
|---|---|---|---|
| 0 (Bajo) | X (Indiferente) | X (Indiferente) | 0 (Reinicio Asíncrono) |
| 1 (Alto) | ↑ (Subida) | 1 (Alto) | 1 (Almacena Alto) |
| 1 (Alto) | ↑ (Subida) | 0 (Bajo) | 0 (Almacena Bajo) |
| 1 (Alto) | 0 o 1 (Fijo) | X (Indiferente) | Q0 (Sin Cambio) |
Ventajas del 74LS273
Almacenamiento Octal: Permite manejar un byte completo de información simultáneamente, optimizando el diseño de sistemas basados en microprocesadores de ocho bits.
Borrado Maestro Asíncrono: Su pin de Master Reset independiente permite inicializar el registro completo a un estado seguro sin esperar el pulso del reloj.
Sincronización Común: Utiliza una sola señal de reloj para los ocho flip-flops, garantizando que todos los bits cambien de estado al mismo tiempo exacto.
Eficiencia Schottky: La familia LS minimiza la disipación térmica y asegura tiempos de transición ultrarrápidos, necesarios para sistemas de control industrial.
Aplicaciones Recomendadas
74LS273 Registro Octal Tipo D con Borrado
Registro de almacenamiento síncrono de ocho bits con reset asíncrono
El 74LS273 es un circuito integrado de la familia lógica TTL que contiene ocho flip-flops tipo D independientes controlados por una señal de reloj común. Este componente almacena los datos de sus ocho entradas durante el flanco positivo del reloj. Dispone de un pin de borrado maestro asíncrono que reinicia todas las salidas simultáneamente. Es ideal para construir registros de datos paralelos y memorias intermedias.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Frecuencia máxima (fmax) | 30 MHz (Típico) |
| Corriente de salida (IOL) | 8 mA |
| Tipo de disparo de reloj | Flanco Positivo |
| Estructura interna | 8 flip-flops tipo D |
| Encapsulado estándar | DIP-20 |
Tabla de la Verdad (Modo Operativo)
| Borrado (/MR) | Reloj (CP) | Entradas (Dn) | Salidas (Qn) |
|---|---|---|---|
| 0 (Bajo) | X (Indiferente) | X (Indiferente) | 0 (Reinicio Asíncrono) |
| 1 (Alto) | ↑ (Subida) | 1 (Alto) | 1 (Almacena Alto) |
| 1 (Alto) | ↑ (Subida) | 0 (Bajo) | 0 (Almacena Bajo) |
| 1 (Alto) | 0 o 1 (Fijo) | X (Indiferente) | Q0 (Sin Cambio) |
Ventajas del 74LS273
Almacenamiento Octal: Permite manejar un byte completo de información simultáneamente, optimizando el diseño de sistemas basados en microprocesadores de ocho bits.
Borrado Maestro Asíncrono: Su pin de Master Reset independiente permite inicializar el registro completo a un estado seguro sin esperar el pulso del reloj.
Sincronización Común: Utiliza una sola señal de reloj para los ocho flip-flops, garantizando que todos los bits cambien de estado al mismo tiempo exacto.
Eficiencia Schottky: La familia LS minimiza la disipación térmica y asegura tiempos de transición ultrarrápidos, necesarios para sistemas de control industrial.
