- 74LS258 Multiplexor Selector de Datos [74LS258 ] 74LS258 Multiplexor Selector de Datos

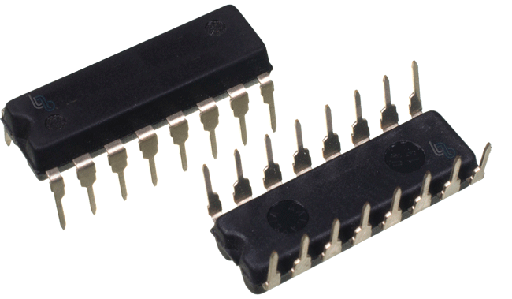

74LS258 Multiplexor Selector de Datos
[74LS258 ] 74LS258 Multiplexor Selector de Datos
https://electrofranko.com/shop/74ls258-74ls258-multiplexor-selector-de-datos-1609 https://electrofranko.com/web/image/product.template/1609/image_1920?unique=7aa6389
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74LS258
74LS258 Multiplexor Cuádruple de 2 a 1 Línea
Selector de datos de cuatro canales con salidas invertidas de tercer estado
El 74LS258 es un circuito integrado de la familia lógica TTL que funciona como un multiplexor cuádruple de dos a una línea. Selecciona cuatro bits de datos desde dos fuentes distintas basándose en una señal de control, entregando las salidas invertidas. Sus salidas de tercer estado permiten conectarlo directamente a buses compartidos. Su tecnología Low-Power Schottky ofrece alta velocidad y bajo consumo en sistemas digitales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Tiempo de propagación (tpd) | 12 ns - 18 ns |
| Corriente de salida (IOL) | 24 mA (Nivel Bus) |
| Niveles Lógicos (VIH / VIL) | 2.0V Mín / 0.8V Máx |
| Estructura interna | 4 MUX (2 a 1) con 3-State Invertido |
| Encapsulado estándar | DIP-16 |
Tabla de la Verdad (Modo Operativo)
| Habilitación (/OE) | Selección (S) | Salidas (/1Y a /4Y) | Estado Lógico |
|---|---|---|---|
| 1 (Inactivo) | X (Indiferente) | Z (High-Z) | Alta Impedancia (Desconectado) |
| 0 (Activo) | 0 (Bajo) | Copia Entradas /A | Multiplexa Canal A Invertido |
| 0 (Activo) | 1 (Alto) | Copia Entradas /B | Multiplexa Canal B Invertido |
| 0 (Activo) | Transición | /A // /B Alterno | Enrutamiento Dinámico |
Ventajas del 74LS258
Aislamiento de Bus: La capacidad de tercer estado permite desconectar lógicamente el componente del bus de datos, evitando colisiones de información entre dispositivos transmisores.
Salidas Invertidas: Entrega los datos multiplexados con su estado lógico invertido, lo cual es ideal para sistemas que requieren lógica negativa sin usar inversores externos.
Alta Capacidad de Carga: Diseñado específicamente para manejar líneas de bus con alta capacitancia y múltiples entradas, ofreciendo una corriente de salida muy superior.
Eficiencia Schottky: La familia LS garantiza tiempos de respuesta rápidos y bajo consumo eléctrico, combinando una gran fuerza de salida con agilidad de conmutación.
Aplicaciones Recomendadas
