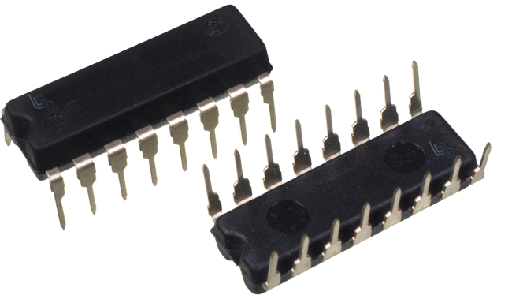

- 74LS257 Multiplexor Cuádruple de 2 Entradas DIP-16 [74LS257] 74LS257 Multiplexor Cuádruple de 2 Entradas DIP-16
74LS257 Multiplexor Cuádruple de 2 Entradas DIP-16
[74LS257] 74LS257 Multiplexor Cuádruple de 2 Entradas DIP-16
https://electrofranko.com/shop/74ls257-74ls257-multiplexor-cuadruple-de-2-entradas-dip-16-2195 https://electrofranko.com/web/image/product.template/2195/image_1920?unique=a2f3813
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74LS257
74LS257 Multiplexor Cuádruple de 2 a 1 Línea
Selector de datos de cuatro canales con salidas de tercer estado
El 74LS257 es un circuito integrado de la familia lógica TTL que funciona como un multiplexor cuádruple de dos a una línea. Este componente selecciona cuatro bits de datos desde dos fuentes diferentes basándose en una señal de control. Sus salidas de tercer estado permiten conectarlo directamente a buses compartidos. Fabricado con tecnología Low-Power Schottky, ofrece alta velocidad y bajo consumo para sistemas digitales microprocesados.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Tiempo de propagación (tpd) | 12 ns - 18 ns |
| Corriente de salida (IOL) | 24 mA (Nivel Bus) |
| Niveles Lógicos (VIH / VIL) | 2.0V Mín / 0.8V Máx |
| Estructura interna | 4 MUX (2 a 1) con 3-State |
| Encapsulado estándar | DIP-16 |
Tabla de la Verdad (Modo Operativo)
| Habilitación (/OE) | Selección (S) | Salidas (1Y a 4Y) | Estado Lógico |
|---|---|---|---|
| 1 (Inactivo) | X (Indiferente) | Z (High-Z) | Alta Impedancia (Desconectado) |
| 0 (Activo) | 0 (Bajo) | Copia Entradas A | Multiplexa Canal A |
| 0 (Activo) | 1 (Alto) | Copia Entradas B | Multiplexa Canal B |
| 0 (Activo) | Transición | A / B Alterno | Enrutamiento Dinámico |
Ventajas del 74LS257
Aislamiento de Bus: La capacidad de tercer estado permite desconectar lógicamente el componente del bus de datos, evitando colisiones de información entre dispositivos transmisores.
Conmutación Cuádruple: Permite seleccionar y transferir bloques completos de cuatro bits (un nibble) simultáneamente usando una sola señal de control direccional centralizada.
Alta Capacidad de Carga: Diseñado específicamente para manejar líneas de bus con alta capacitancia y múltiples entradas, ofreciendo una corriente de salida muy superior.
Eficiencia Schottky: La familia LS garantiza tiempos de respuesta rápidos y bajo consumo eléctrico, combinando una gran fuerza de salida con agilidad de conmutación.
