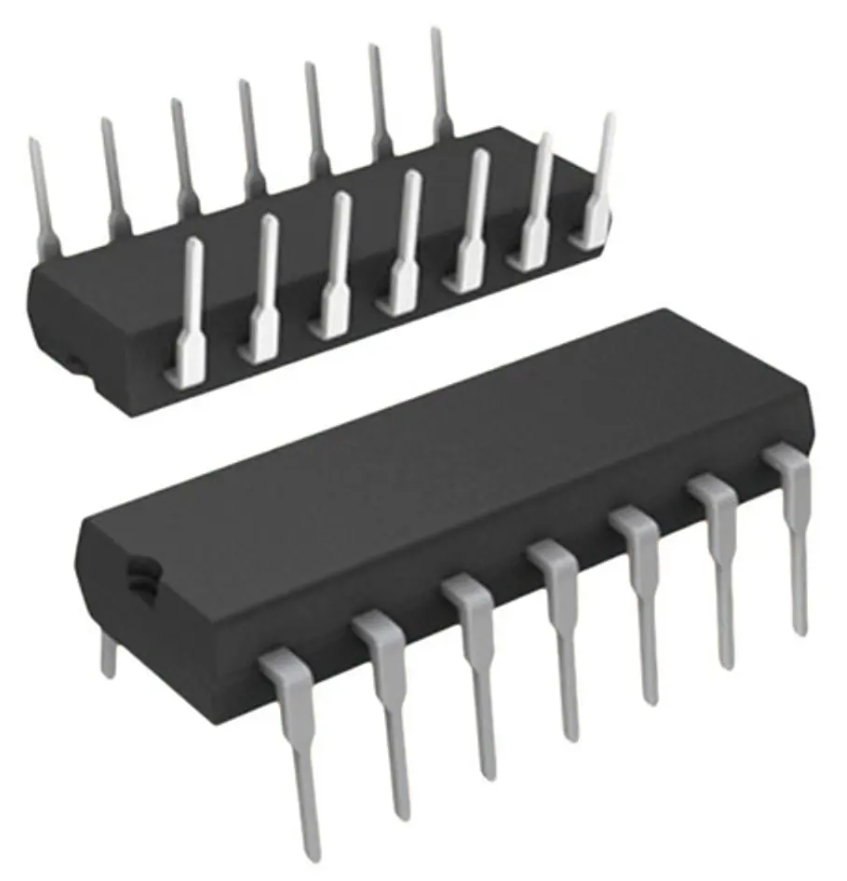

74LS21 And Dual de 4 Entradas, Circuito TTL
[74LS21] 74LS21 And Dual de 4 Entradas, Circuito TTL
https://electrofranko.com/shop/74ls21-74ls21-and-dual-de-4-entradas-circuito-ttl-234 https://electrofranko.com/web/image/product.template/234/image_1920?unique=b679fa2
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74LS21
74LS21 Doble Compuerta AND de 4 Entradas
Compuerta lógica multiplicadora de alta velocidad
El 74LS21 es un circuito integrado de la familia lógica TTL que contiene dos compuertas AND independientes, cada una equipada con cuatro entradas. Este componente realiza la multiplicación lógica estricta, requiriendo que sus cuatro entradas estén en un nivel alto simultáneamente para activar la salida. Fabricado con tecnología Low-Power Schottky, garantiza baja disipación de potencia y alta velocidad, siendo ideal para sistemas de validación múltiple.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Tiempo de propagación (tpd) | 15 ns (Típico) |
| Corriente de salida (IOL) | 8 mA |
| Niveles Lógicos (VIH / VIL) | 2.0V Mín / 0.8V Máx |
| Estructura interna | 2 compuertas (4 entradas c/u) |
| Encapsulado estándar | DIP-14 |
Tabla de la Verdad (Modo Operativo)
| Entradas (A B) | Entradas (C D) | Salida Y | Estado Lógico |
|---|---|---|---|
| 0 0 | 0 0 | 0 (Bajo) | Inactivo |
| 0 0 | 0 1 | 0 (Bajo) | Inactivo |
| 0 0 | 1 0 | 0 (Bajo) | Inactivo |
| 0 0 | 1 1 | 0 (Bajo) | Inactivo |
| 0 1 | 0 0 | 0 (Bajo) | Inactivo |
| 0 1 | 0 1 | 0 (Bajo) | Inactivo |
| 0 1 | 1 0 | 0 (Bajo) | Inactivo |
| 0 1 | 1 1 | 0 (Bajo) | Inactivo |
| 1 0 | 0 0 | 0 (Bajo) | Inactivo |
| 1 0 | 0 1 | 0 (Bajo) | Inactivo |
| 1 0 | 1 0 | 0 (Bajo) | Inactivo |
| 1 0 | 1 1 | 0 (Bajo) | Inactivo |
| 1 1 | 0 0 | 0 (Bajo) | Inactivo |
| 1 1 | 0 1 | 0 (Bajo) | Inactivo |
| 1 1 | 1 0 | 0 (Bajo) | Inactivo |
| 1 1 | 1 1 | 1 (Alto) | Activo |
Ventajas del 74LS21
Multiplicación Lógica: Permite evaluar cuatro condiciones simultáneas, activando la salida únicamente cuando todas las variables de entrada son verdaderas.
Optimización de Espacio: Al integrar dos compuertas de cuatro entradas en un solo chip, reduce la necesidad de conectar múltiples compuertas de dos entradas en cascada.
Compatibilidad TTL Estándar: Se integra perfectamente con otras familias lógicas y microcontroladores de 5V, asegurando una comunicación libre de errores.
Eficiencia Schottky: Su diseño reduce drásticamente los retrasos de propagación y el consumo eléctrico general en comparación con series lógicas mucho más antiguas.
