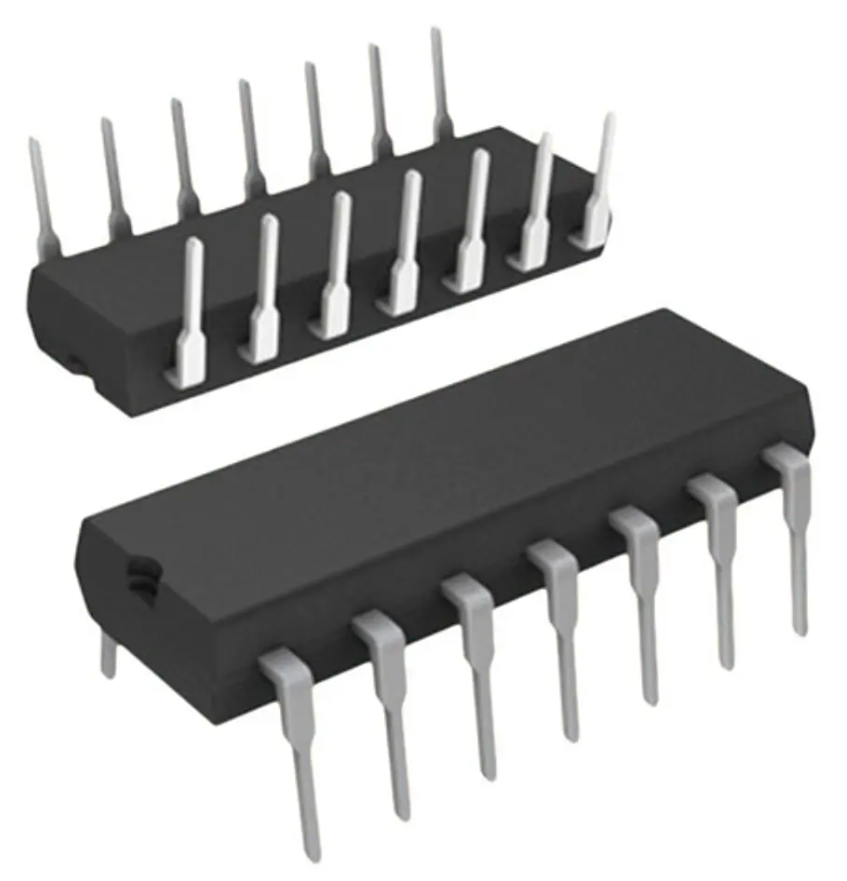

Circuito Integrado 74LS21 - Puertas AND Duales de 4 Entradas
El 74LS21 es un circuito integrado de la familia TTL LS que integra dos puertas lógicas AND de 4 entradas positivas, con salidas en búfer para alta velocidad. Diseñado para operaciones lógicas combinacionales complejas, permite la implementación eficiente de funciones AND de múltiples entradas en diseños digitales. Su bajo consumo de potencia, tiempos de respuesta rápidos y precisión hacen que sea ideal para decodificadores, habilitadores, circuitos de control lógico y aplicaciones de lógica en sistemas digitales. Fabricado en encapsulado DIP-14 (también disponible en SOIC-14), funciona con 5 V y opera con fiabilidad en rangos comerciales de temperatura, siendo ampliamente utilizado en prototipos, sistemas embebidos y diseños de control industrial.
Especificaciones Técnicas
| Tipo de dispositivo | Puertas AND duales de 4 entradas |
|---|---|
| Familia lógica | 74LS TTL (Low Power Schottky) |
| Voltaje de alimentación nominal | 5 V (rango: 4.75 V a 5.25 V) |
| Corriente de consumo típica | 8 mA |
| Número de pines | 14 (DIP-14) |
| Tiempo de propagación (tpd) | 22 ns máximo (entrada → salida) |
| Ancho de pulso mínimo (tw) | 10 ns |
| Ancho de pulso máximo | No aplica (lógica combinacional) |
| Encapsulado disponible | DIP-14, SOIC-14 |
| Rango de temperatura de operación | 0 °C a 70 °C (comercial) |
| Disipación de potencia típica | 40 mW |
| Compatibilidad TTL/CMOS | Salida y niveles compatibles con familias TTL estándar |
| Fan-out (carga de salida) | 10 entradas TTL LS estándar |
| Entrada de trigger | 4 entradas positivas por puerta |
