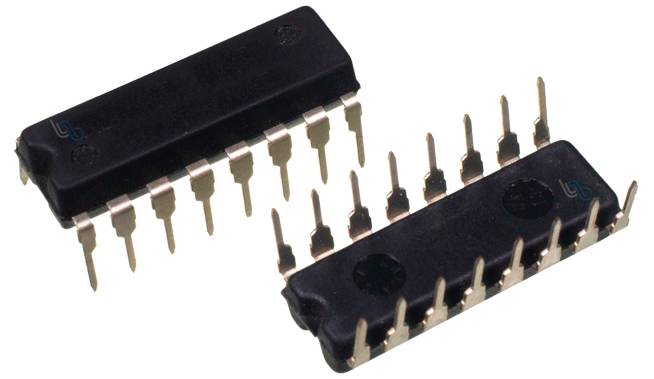

- 74LS194 Shift Registro Bireccional de 4 Bits DIP 16 [74LS194] 74LS194 Shift Registro Bireccional de 4 Bits DIP 16
74LS194 Shift Registro Bireccional de 4 Bits DIP 16
[74LS194] 74LS194 Shift Registro Bireccional de 4 Bits DIP 16
https://electrofranko.com/shop/74ls194-74ls194-shift-registro-bireccional-de-4-bits-dip-16-1878 https://electrofranko.com/web/image/product.template/1878/image_1920?unique=2b863ac
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74LS194
74LS194 Registro de Desplazamiento Universal de 4 Bits
Registro bidireccional con carga paralela síncrona
El 74LS194 es un circuito integrado de la familia lógica TTL que funciona como un registro de desplazamiento universal bidireccional de cuatro bits. Este componente permite desplazar datos hacia la derecha o izquierda, retener información y cargar datos en paralelo de forma totalmente síncrona con el reloj. Fabricado con tecnología Low-Power Schottky, ofrece bajo consumo y alta velocidad, siendo ideal para conversión de datos y registros.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Frecuencia máxima (fmax) | 25 MHz (Típico) |
| Corriente de salida (IOL) | 8 mA |
| Modos operativos | Retención, Desplazamiento, Carga |
| Tipo de disparo de reloj | Flanco Positivo |
| Encapsulado estándar | DIP-16 |
Tabla de la Verdad (Modo Operativo)
| Modo (S1 S0) | Reloj (CLK) | Acción (QA a QD) | Estado Lógico |
|---|---|---|---|
| 0 0 (Bajo Ambos) | X (Indiferente) | Q0 (Sin Cambio) | Retención de Datos |
| 0 1 (Bajo, Alto) | ↑ (Subida) | Desplazamiento Derecha | Shift Right Activo |
| 1 0 (Alto, Bajo) | ↑ (Subida) | Desplazamiento Izquierda | Shift Left Activo |
| 1 1 (Alto Ambos) | ↑ (Subida) | Carga Entradas (A-D) | Carga Paralela Síncrona |
Ventajas del 74LS194
Control Universal: Permite retener, desplazar a la izquierda, desplazar a la derecha y cargar datos en paralelo, brindando la máxima versatilidad operativa.
Operación Síncrona: Todos los modos de operación están perfectamente sincronizados con la transición positiva del reloj, asegurando transiciones limpias y estables en salidas.
Borrado Asíncrono: Incluye un pin de Clear que permite reiniciar todo el registro a un estado lógico bajo de manera instantánea y directa.
Eficiencia Schottky: La tecnología LS minimiza la disipación térmica y asegura tiempos de transición ultrarrápidos, necesarios para sistemas de temporización y control.
Aplicaciones Recomendadas
74LS194 Registro de Desplazamiento Universal de 4 Bits
Registro bidireccional con carga paralela síncrona
El 74LS194 es un circuito integrado de la familia lógica TTL que funciona como un registro de desplazamiento universal bidireccional de cuatro bits. Este componente permite desplazar datos hacia la derecha o izquierda, retener información y cargar datos en paralelo de forma totalmente síncrona con el reloj. Fabricado con tecnología Low-Power Schottky, ofrece bajo consumo y alta velocidad, siendo ideal para conversión de datos y registros.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Frecuencia máxima (fmax) | 25 MHz (Típico) |
| Corriente de salida (IOL) | 8 mA |
| Modos operativos | Retención, Desplazamiento, Carga |
| Tipo de disparo de reloj | Flanco Positivo |
| Encapsulado estándar | DIP-16 |
Tabla de la Verdad (Modo Operativo)
| Modo (S1 S0) | Reloj (CLK) | Acción (QA a QD) | Estado Lógico |
|---|---|---|---|
| 0 0 (Bajo Ambos) | X (Indiferente) | Q0 (Sin Cambio) | Retención de Datos |
| 0 1 (Bajo, Alto) | ↑ (Subida) | Desplazamiento Derecha | Shift Right Activo |
| 1 0 (Alto, Bajo) | ↑ (Subida) | Desplazamiento Izquierda | Shift Left Activo |
| 1 1 (Alto Ambos) | ↑ (Subida) | Carga Entradas (A-D) | Carga Paralela Síncrona |
Ventajas del 74LS194
Control Universal: Permite retener, desplazar a la izquierda, desplazar a la derecha y cargar datos en paralelo, brindando la máxima versatilidad operativa.
Operación Síncrona: Todos los modos de operación están perfectamente sincronizados con la transición positiva del reloj, asegurando transiciones limpias y estables en salidas.
Borrado Asíncrono: Incluye un pin de Clear que permite reiniciar todo el registro a un estado lógico bajo de manera instantánea y directa.
Eficiencia Schottky: La tecnología LS minimiza la disipación térmica y asegura tiempos de transición ultrarrápidos, necesarios para sistemas de temporización y control.
Aplicaciones Recomendadas
74LS194 Registro de Desplazamiento Universal de 4 Bits
Registro bidireccional con carga paralela síncrona
El 74LS194 es un circuito integrado de la familia lógica TTL que funciona como un registro de desplazamiento universal bidireccional de cuatro bits. Este componente permite desplazar datos hacia la derecha o izquierda, retener información y cargar datos en paralelo de forma totalmente síncrona con el reloj. Fabricado con tecnología Low-Power Schottky, ofrece bajo consumo y alta velocidad, siendo ideal para conversión de datos y registros.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Frecuencia máxima (fmax) | 25 MHz (Típico) |
| Corriente de salida (IOL) | 8 mA |
| Modos operativos | Retención, Desplazamiento, Carga |
| Tipo de disparo de reloj | Flanco Positivo |
| Encapsulado estándar | DIP-16 |
Tabla de la Verdad (Modo Operativo)
| Modo (S1 S0) | Reloj (CLK) | Acción (QA a QD) | Estado Lógico |
|---|---|---|---|
| 0 0 (Bajo Ambos) | X (Indiferente) | Q0 (Sin Cambio) | Retención de Datos |
| 0 1 (Bajo, Alto) | ↑ (Subida) | Desplazamiento Derecha | Shift Right Activo |
| 1 0 (Alto, Bajo) | ↑ (Subida) | Desplazamiento Izquierda | Shift Left Activo |
| 1 1 (Alto Ambos) | ↑ (Subida) | Carga Entradas (A-D) | Carga Paralela Síncrona |
Ventajas del 74LS194
Control Universal: Permite retener, desplazar a la izquierda, desplazar a la derecha y cargar datos en paralelo, brindando la máxima versatilidad operativa.
Operación Síncrona: Todos los modos de operación están perfectamente sincronizados con la transición positiva del reloj, asegurando transiciones limpias y estables en salidas.
Borrado Asíncrono: Incluye un pin de Clear que permite reiniciar todo el registro a un estado lógico bajo de manera instantánea y directa.
Eficiencia Schottky: La tecnología LS minimiza la disipación térmica y asegura tiempos de transición ultrarrápidos, necesarios para sistemas de temporización y control.
Aplicaciones Recomendadas
74LS194 Registro de Desplazamiento Universal de 4 Bits
Registro bidireccional con carga paralela síncrona
El 74LS194 es un circuito integrado de la familia lógica TTL que funciona como un registro de desplazamiento universal bidireccional de cuatro bits. Este componente permite desplazar datos hacia la derecha o izquierda, retener información y cargar datos en paralelo de forma totalmente síncrona con el reloj. Fabricado con tecnología Low-Power Schottky, ofrece bajo consumo y alta velocidad, siendo ideal para conversión de datos y registros.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Frecuencia máxima (fmax) | 25 MHz (Típico) |
| Corriente de salida (IOL) | 8 mA |
| Modos operativos | Retención, Desplazamiento, Carga |
| Tipo de disparo de reloj | Flanco Positivo |
| Encapsulado estándar | DIP-16 |
Tabla de la Verdad (Modo Operativo)
| Modo (S1 S0) | Reloj (CLK) | Acción (QA a QD) | Estado Lógico |
|---|---|---|---|
| 0 0 (Bajo Ambos) | X (Indiferente) | Q0 (Sin Cambio) | Retención de Datos |
| 0 1 (Bajo, Alto) | ↑ (Subida) | Desplazamiento Derecha | Shift Right Activo |
| 1 0 (Alto, Bajo) | ↑ (Subida) | Desplazamiento Izquierda | Shift Left Activo |
| 1 1 (Alto Ambos) | ↑ (Subida) | Carga Entradas (A-D) | Carga Paralela Síncrona |
Ventajas del 74LS194
Control Universal: Permite retener, desplazar a la izquierda, desplazar a la derecha y cargar datos en paralelo, brindando la máxima versatilidad operativa.
Operación Síncrona: Todos los modos de operación están perfectamente sincronizados con la transición positiva del reloj, asegurando transiciones limpias y estables en salidas.
Borrado Asíncrono: Incluye un pin de Clear que permite reiniciar todo el registro a un estado lógico bajo de manera instantánea y directa.
Eficiencia Schottky: La tecnología LS minimiza la disipación térmica y asegura tiempos de transición ultrarrápidos, necesarios para sistemas de temporización y control.
