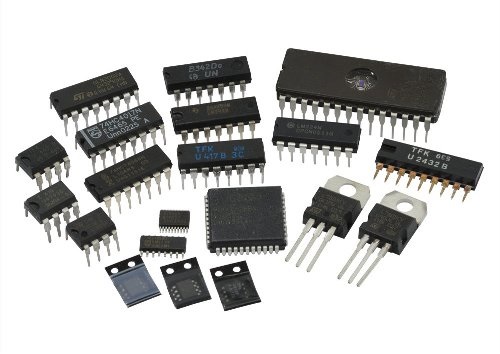

- 74LS193 Contador Binario Sincrónico de 4 Bits DIP-16 [74LS193] 74LS193 Contador Binario Sincrónico de 4 Bits DIP-16
74LS193 Contador Binario Sincrónico de 4 Bits DIP-16
[74LS193] 74LS193 Contador Binario Sincrónico de 4 Bits DIP-16
https://electrofranko.com/shop/74ls193-74ls193-contador-binario-sincronico-de-4-bits-dip-16-2194 https://electrofranko.com/web/image/product.template/2194/image_1920?unique=6f9f694
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74LS193
74LS193 4-Bit Up/Down Binary Counter
Contador binario síncrono reversible con doble reloj
El 74LS193 es un circuito integrado de la familia TTL que funciona como un contador binario síncrono reversible de cuatro bits. Dispone de entradas de reloj independientes para conteo ascendente y descendente, brindando gran flexibilidad. Incluye funciones de borrado y carga paralela asíncronas, facilitando la preconfiguración. Con tecnología Low-Power Schottky, ofrece bajo consumo y es ideal para temporizadores, divisores de frecuencia y sistemas secuenciales complejos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Frecuencia de reloj máxima (fmax) | 32 MHz (Típico) |
| Corriente de salida (IOL) | 8 mA |
| Niveles Lógicos (VIH / VIL) | 2.0V Mín / 0.8V Máx |
| Modo de operación secuencial | Síncrono Ascendente/Descendente |
| Encapsulado estándar | DIP-16 |
Tabla de la Verdad (Modo Operativo)
| Borrado (CLR) | Carga (/LOAD) | Relojes (UP / DN) | Operación (Salida Q) |
|---|---|---|---|
| 1 | X (Indiferente) | X (Indiferente) | Reset (0000) |
| 0 | 0 | X (Indiferente) | Carga Paralela |
| 0 | 1 | ↑ UP / 1 DN | Conteo Ascendente |
| 0 | 1 | 1 UP / ↑ DN | Conteo Descendente |
Ventajas del 74LS193
Conteo Reversible Dual: Posee relojes separados para avance y retroceso, simplificando el control del sentido de conteo sin necesidad de lógica externa de direccionamiento.
Control Asíncrono Completo: Sus entradas de borrado y carga paralela permiten inicializar o forzar las salidas a cualquier estado binario de manera instantánea.
Eficiencia Energética: La tecnología Low-Power Schottky (LS) minimiza la disipación térmica, asegurando un rendimiento estable en circuitos lógicos de alta densidad.
Facilidad de Expansión: Cuenta con salidas de acarreo y préstamo integradas, permitiendo conectar múltiples contadores en cascada para aplicaciones de mayor resolución.
Aplicaciones Recomendadas
