- 74LS174 Flip Flop Tipo D x 6 con Clear, Circuito TTL [74LS174] 74LS174 Flip Flop Tipo D x 6 con Clear, Circuito TTL

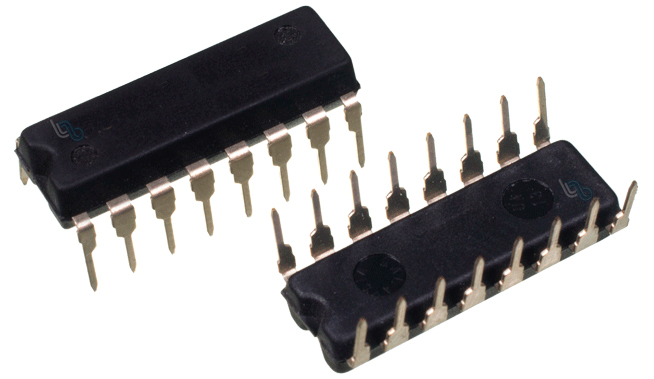

74LS174 Flip Flop Tipo D x 6 con Clear, Circuito TTL
[74LS174] 74LS174 Flip Flop Tipo D x 6 con Clear, Circuito TTL
https://electrofranko.com/shop/74ls174-74ls174-flip-flop-tipo-d-x-6-con-clear-circuito-ttl-2854 https://electrofranko.com/web/image/product.template/2854/image_1920?unique=7d61d94
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74LS174
74LS174 Flip-Flop Tipo D Séxtuple con Borrado
Registro de almacenamiento síncrono de seis bits de alta velocidad
El 74LS174 es un circuito integrado de la familia lógica TTL que contiene seis flip-flops tipo D independientes con una señal de reloj compartida. Este componente almacena los datos presentes en sus entradas durante la transición positiva del reloj. Incluye un pin de borrado maestro asíncrono que reinicia todas las salidas simultáneamente. Su tecnología Low-Power Schottky garantiza alta velocidad, ideal para construir registros y búferes.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Frecuencia máxima (fmax) | 30 MHz (Típico) |
| Corriente de salida (IOL) | 8 mA |
| Tipo de disparo de reloj | Flanco Positivo |
| Estructura interna | 6 flip-flops tipo D |
| Encapsulado estándar | DIP-16 |
Tabla de la Verdad (Modo Operativo)
| Borrado (/CLR) | Reloj (CLK) | Entrada (D) | Salida (Q) |
|---|---|---|---|
| 0 (Bajo) | X (Indiferente) | X (Indiferente) | 0 (Reset General) |
| 1 (Alto) | ↑ (Subida) | 1 (Alto) | 1 (Carga Nivel Alto) |
| 1 (Alto) | ↑ (Subida) | 0 (Bajo) | 0 (Carga Nivel Bajo) |
| 1 (Alto) | 0 o 1 (Fijo) | X (Indiferente) | Q0 (Sin Cambio) |
Ventajas del 74LS174
Almacenamiento Simultáneo: Al compartir una única línea de reloj, permite cargar y registrar seis bits de datos al mismo tiempo, garantizando una sincronización perfecta.
Borrado Maestro Asíncrono: Su pin de Clear independiente permite reiniciar el sistema completo a un estado seguro sin necesidad de esperar el siguiente ciclo de reloj.
Diseño Compacto: Integra seis canales de almacenamiento en un solo encapsulado, optimizando enormemente el uso del espacio físico en las placas de circuito impreso.
Eficiencia Schottky: La tecnología LS minimiza la disipación térmica y asegura tiempos de transición ultrarrápidos, necesarios para sistemas de temporización y control precisos.
Aplicaciones Recomendadas
