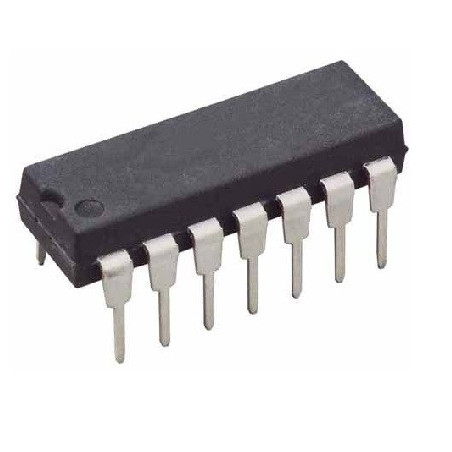

74LS164 Registro Serial Salida Paralelo 8 Bits
[74LS164] 74LS164 Registro Serial Salida Paralelo 8 Bits
https://electrofranko.com/shop/74ls164-74ls164-registro-serial-salida-paralelo-8-bits-232 https://electrofranko.com/web/image/product.template/232/image_1920?unique=29e1972
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74LS164
74LS164 8-Bit Serial-In/Parallel-Out Shift Register
Registro de desplazamiento de entrada serie y salida paralela
El 74LS164 es un circuito integrado de la familia lógica TTL que funciona como un registro de desplazamiento de ocho bits. Cuenta con entradas de datos en serie y ocho salidas en paralelo, desplazando la información con el flanco positivo del reloj. Incorpora una entrada de borrado asíncrono para reiniciar todo el registro instantáneamente. Es ideal para expansión de puertos y conversión de datos serie a paralelo.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Frecuencia máxima (fmax) | 25 MHz (Típico) |
| Corriente de salida (IOL) | 8 mA |
| Tipo de disparo de reloj | Flanco Positivo |
| Estructura de conversión | Serie a Paralelo (8 bits) |
| Encapsulado estándar | DIP-14 |
Tabla de la Verdad (Modo Operativo)
| Borrado (/CLR) | Reloj (CLK) | Entradas (A y B) | Salida (QA) |
|---|---|---|---|
| 0 (Bajo) | X (Indiferente) | X (Indiferente) | 0 (Reset General) |
| 1 (Alto) | 0 o 1 (Fijo) | X (Indiferente) | Sin Cambio (Q0) |
| 1 (Alto) | ↑ (Subida) | 1 y 1 (Ambas Altas) | 1 (Carga Alto) |
| 1 (Alto) | ↑ (Subida) | 0 (Alguna en Bajo) | 0 (Carga Bajo) |
Ventajas del 74LS164
Conversión Eficiente: Transforma un flujo de datos en serie continuo en una salida paralela de ocho bits, ideal para interconectar sistemas microcontrolados con múltiples dispositivos simultáneos.
Borrado Asíncrono: La entrada Master Reset permite llevar instantáneamente todas las salidas a un nivel lógico bajo, sin depender en absoluto de la señal del reloj del sistema.
Expansión de Puertos: Minimiza drásticamente la cantidad de pines necesarios en un microcontrolador al gestionar múltiples salidas paralelas utilizando únicamente dos líneas de control desde el procesador.
Entrada Doble Síncrona: Dispone de dos pines de datos seriales (A y B) agrupados mediante una compuerta AND interna, otorgando flexibilidad adicional para habilitar o deshabilitar el flujo.
