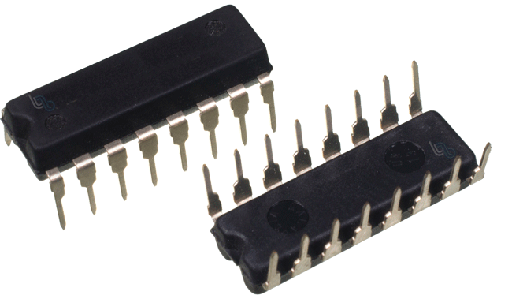

- 74LS157 Multiplexor Cuádruple de 2 a 1 Líneas Circuito TTL [74LS157] 74LS157 Multiplexor Cuádruple de 2 a 1 Líneas Circuito TTL
74LS157 Multiplexor Cuádruple de 2 a 1 Líneas Circuito TTL
[74LS157] 74LS157 Multiplexor Cuádruple de 2 a 1 Líneas Circuito TTL
https://electrofranko.com/shop/74ls157-74ls157-multiplexor-cuadruple-de-2-a-1-lineas-circuito-ttl-1957 https://electrofranko.com/web/image/product.template/1957/image_1920?unique=c0ded84
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74LS157
74LS157 Multiplexor Cuádruple de 2 a 1 Línea
Selector de datos de cuatro canales con salida directa
El 74LS157 es un circuito integrado de la familia lógica TTL que contiene cuatro multiplexores independientes de dos a una línea. Este componente selecciona cuatro bits de datos desde dos fuentes diferentes según el estado de una única señal de control compartida. Fabricado con tecnología Low-Power Schottky, ofrece alta velocidad y bajo consumo eléctrico, siendo fundamental para enrutamiento de buses paralelos y selección de memoria.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Tiempo de propagación (tpd) | 10 ns - 15 ns |
| Corriente de salida (IOL) | 8 mA |
| Niveles Lógicos (VIH / VIL) | 2.0V Mín / 0.8V Máx |
| Estructura interna | 4 Multiplexores (2 entradas c/u) |
| Encapsulado estándar | DIP-16 |
Tabla de la Verdad (Modo Operativo)
| Habilitación (/G) | Selección (S) | Salidas (1Y a 4Y) | Estado Lógico |
|---|---|---|---|
| 1 (Inactivo) | X (Indiferente) | 0 (Bajo) | Circuito Deshabilitado |
| 0 (Activo) | 0 (Bajo) | Copia Entradas A | Multiplexa Canal A |
| 0 (Activo) | 1 (Alto) | Copia Entradas B | Multiplexa Canal B |
| 0 (Activo) | Transición | A / B Alterno | Enrutamiento Dinámico |
Ventajas del 74LS157
Conmutación Cuádruple: Permite seleccionar y transferir bloques completos de cuatro bits (un nibble) simultáneamente usando una sola señal de control direccional.
Salidas No Inversoras: Entrega los datos exactamente en el mismo estado lógico en el que fueron recibidos, preservando la integridad sin requerir compuertas adicionales.
Ahorro de Espacio: Sustituye conjuntos complejos de compuertas lógicas individuales, reduciendo drásticamente el área necesaria en el diseño de placas impresas.
Eficiencia Schottky: Su tecnología de fabricación asegura un bajo consumo de energía mientras mantiene los exigentes tiempos de conmutación de los sistemas digitales.
Aplicaciones Recomendadas
