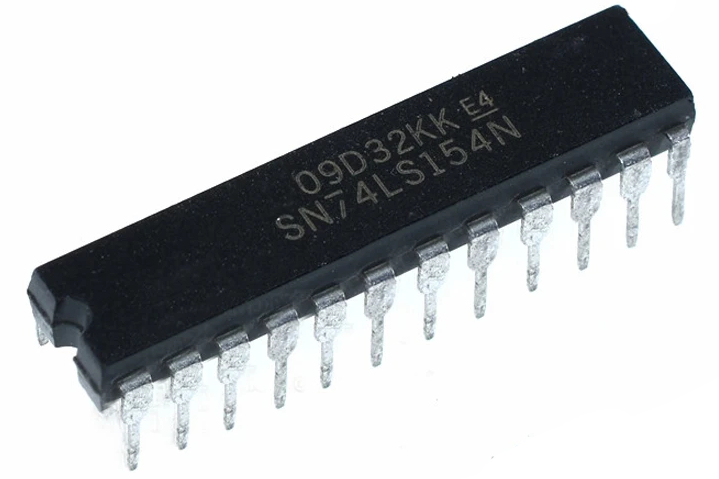

74LS154 Demultiplexor y Decodificador de 4 a 16 Líneas DIP-24
Referencia Interna:
74LS154
Circuito Integrado 74LS154 - Decodificador/Demultiplexor de 4 Líneas a 16 Líneas
El 74LS154 es un circuito integrado de la familia TTL LS que implementa un decodificador/demultiplexor de 4 bits de dirección a 16 salidas, con entradas de habilitación para control. Diseñado para selección de memoria y distribución de señales, permite la activación individual de 16 líneas a partir de un código binario de 4 bits. Su bajo consumo de potencia, tiempos de respuesta rápidos y precisión hacen que sea ideal para direccionamiento de memoria, control de displays, multiplexación y aplicaciones de decodificación en sistemas digitales. Fabricado en encapsulado DIP-24 (también disponible en SOIC-24), funciona con 5 V y opera con fiabilidad en rangos comerciales de temperatura, siendo ampliamente utilizado en prototipos, sistemas embebidos y diseños de control industrial.
Especificaciones Técnicas
| Tipo de dispositivo | Decodificador/demultiplexor de 4:16 |
|---|---|
| Familia lógica | 74LS TTL (Low Power Schottky) |
| Voltaje de alimentación nominal | 5 V (rango: 4.75 V a 5.25 V) |
| Corriente de consumo típica | 32 mA |
| Número de pines | 24 (DIP-24) |
| Tiempo de propagación (tpd) | 25 ns máximo (entrada → salida) |
| Ancho de pulso mínimo (tw) | 10 ns |
| Ancho de pulso máximo | No aplica (lógica combinacional) |
| Encapsulado disponible | DIP-24, SOIC-24 |
| Rango de temperatura de operación | 0 °C a 70 °C (comercial) |
| Disipación de potencia típica | 160 mW |
| Compatibilidad TTL/CMOS | Salida open-collector compatible con TTL |
| Fan-out (carga de salida) | 15 entradas TTL LS estándar |
| Entrada de trigger | 4 bits de dirección con habilitación |
Consultar ficha técnica (Datasheet)
Descarga la hoja de datos del 74LS154 con sus características clave.
Descargue su Datasheet (PDF)
