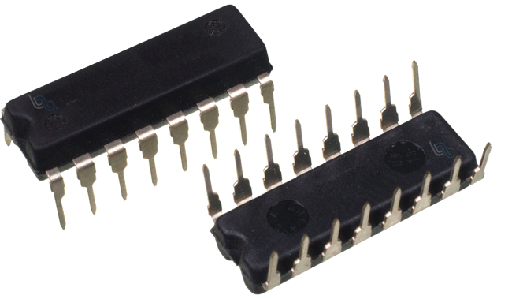

- 74LS151 Multiplexor de 8 a 1 Línea Circuito TTL [74LS151] 74LS151 Multiplexor de 8 a 1 Línea Circuito TTL
74LS151 Multiplexor de 8 a 1 Línea Circuito TTL
[74LS151] 74LS151 Multiplexor de 8 a 1 Línea Circuito TTL
https://electrofranko.com/shop/74ls151-74ls151-multiplexor-de-8-a-1-linea-circuito-ttl-231 https://electrofranko.com/web/image/product.template/231/image_1920?unique=5caa790
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74LS151
74LS151 8-Line to 1-Line Multiplexer
Selector de datos de ocho entradas con salidas complementarias
El 74LS151 es un circuito integrado de la familia lógica TTL que funciona como un multiplexor o selector de datos de ocho a una línea. Este componente direcciona una de las ocho entradas de datos hacia su salida, basándose en el estado de tres líneas de selección. Fabricado con tecnología Low-Power Schottky, ofrece alta velocidad y bajo consumo, siendo ideal para enrutamiento de señales digitales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Tiempo de propagación (tpd) | 15 ns - 25 ns |
| Corriente de salida (IOL) | 8 mA |
| Niveles Lógicos (VIH / VIL) | 2.0V Mín / 0.8V Máx |
| Estructura interna | 8 Entradas a 1 Salida (y complementaria) |
| Encapsulado estándar | DIP-16 |
Tabla de la Verdad (Modo Operativo)
| Habilitación (/S) | Selección (C B A) | Salida Y | Estado Lógico |
|---|---|---|---|
| 1 (Inactivo) | X X X (Indiferente) | 0 (Bajo) | Circuito Deshabilitado |
| 0 (Activo) | 0 0 0 | D0 | Selecciona Canal 0 |
| 0 (Activo) | 1 0 0 | D4 | Selecciona Canal 4 |
| 0 (Activo) | 1 1 1 | D7 | Selecciona Canal 7 |
Ventajas del 74LS151
Enrutamiento Eficiente: Permite seleccionar una señal específica entre múltiples fuentes de datos, reduciendo drásticamente la cantidad de cableado en la placa de circuito impreso.
Salidas Complementarias: Proporciona simultáneamente la señal original y su inversa (Y y /Y), otorgando flexibilidad adicional sin necesitar compuertas inversoras externas adicionales.
Expansión Modular: Su pin de habilitación o strobe facilita la conexión en cascada de múltiples integrados para crear multiplexores de dieciséis, treinta y dos o más líneas.
Eficiencia Schottky: La tecnología LS minimiza la disipación térmica y asegura tiempos de transición ultrarrápidos, necesarios para sistemas de transmisión de alta frecuencia.
Aplicaciones Recomendadas
