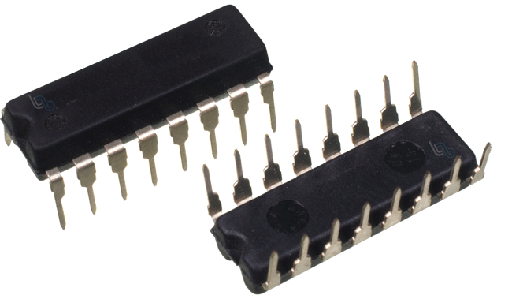

74LS151 Multiplexor de 8 a 1 Línea Circuito TTL
Referencia Interna:
74LS151
Circuito Integrado 74LS151 - Selector de Datos de 8 Líneas a 1 Línea
El 74LS151 es un circuito integrado de la familia TTL LS que implementa un multiplexor de 8 entradas a 1 salida, con 3 bits de selección y entrada de habilitación. Diseñado para conmutación de datos y selección lógica, permite la ruta eficiente de señales en sistemas digitales complejos. Su bajo consumo de potencia, tiempos de respuesta rápidos y precisión hacen que sea ideal para multiplexación de buses, implementación de funciones lógicas, control de displays y aplicaciones de procesamiento de señales en sistemas digitales. Fabricado en encapsulado DIP-16 (también disponible en SOIC-16), funciona con 5 V y opera con fiabilidad en rangos comerciales de temperatura, siendo ampliamente utilizado en prototipos, sistemas embebidos y diseños de control industrial.
Especificaciones Técnicas
| Tipo de dispositivo | Multiplexor de 8:1 con habilitación |
|---|---|
| Familia lógica | 74LS TTL (Low Power Schottky) |
| Voltaje de alimentación nominal | 5 V (rango: 4.75 V a 5.25 V) |
| Corriente de consumo típica | 8 mA |
| Número de pines | 16 (DIP-16) |
| Tiempo de propagación (tpd) | 15 ns máximo (selección → salida) |
| Ancho de pulso mínimo (tw) | 5 ns |
| Ancho de pulso máximo | No aplica (lógica combinacional) |
| Encapsulado disponible | DIP-16, SOIC-16 |
| Rango de temperatura de operación | 0 °C a 70 °C (comercial) |
| Disipación de potencia típica | 40 mW |
| Compatibilidad TTL/CMOS | Salida y niveles compatibles con familias TTL estándar |
| Fan-out (carga de salida) | 10 entradas TTL LS estándar |
| Entrada de trigger | 3 bits de selección por multiplexor |
Consultar ficha técnica (Datasheet)
Descarga la hoja de datos del 74LS151 con sus características clave.
Descargue su Datasheet (PDF)
