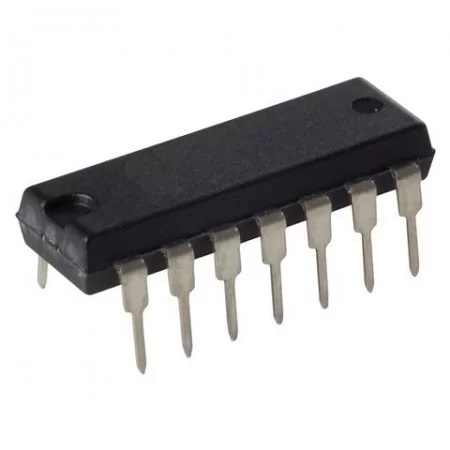

El 74LS107 es un flip-flop jk dual con 2 flip-flops jk. Está pensado para almacenamiento de estados y circuitos secuenciales. Su selección debe considerar alimentación, niveles lógicos, velocidad, corriente de salida, encapsulado y distribución de pines para asegurar una integración correcta.

Esta referencia trabaja con 4,75 a 5,25 V CC. La tensión de alimentación determina los niveles lógicos disponibles y las condiciones de operación. No debe superarse el máximo indicado para la referencia concreta, ya que una alimentación incorrecta puede causar funcionamiento errático o daño.

Pertenece a la familia TTL LS Schottky. Esta tecnología determina umbrales de entrada, capacidad de salida, velocidad y consumo. Es importante mantener compatibilidad entre familias cuando el integrado se conecta directamente a otros circuitos digitales.

El valor indicado para esta referencia es 10 a 30 ns típico. El retardo representa el tiempo entre un cambio válido en la entrada y la respuesta correspondiente en la salida. Es un parámetro importante cuando varias etapas digitales deben trabajar sincronizadas.

Solo si el reemplazo mantiene la misma función, pinout, tensión de alimentación y niveles lógicos compatibles. Aunque dos componentes pertenezcan a la familia 74xx, pueden existir diferencias importantes entre LS, HC y HCT que impidan un reemplazo directo.

Puede integrarse con microcontroladores, pero la compatibilidad depende de la familia lógica y de la tensión utilizada. Con sistemas de 3,3 V es especialmente importante revisar VIH, VIL, corriente de salida y alimentación antes de conectar directamente las señales.

Sí. Se recomienda colocar un condensador cerámico de 100 nF cerca de los pines de alimentación. Este componente reduce perturbaciones producidas por las conmutaciones internas y ayuda a mantener estable la alimentación cuando cambian varias salidas.

VIH es la tensión mínima que el integrado reconoce como nivel lógico HIGH, mientras VIL es la tensión máxima reconocida como LOW. Estos valores permiten determinar si una señal proveniente de otro circuito será interpretada correctamente.

Comprueba referencia completa, orientación del pin 1, encapsulado, alimentación, función de cada terminal y compatibilidad de niveles lógicos. También verifica el datasheet cuando existan varias versiones del mismo número de función.

Permite recuperar la función de una etapa concreta de la placa sin rediseñarla. El 74LS107 es especialmente útil cuando se identifica el integrado averiado y se dispone de una unidad con función, pinout y características eléctricas compatibles.
