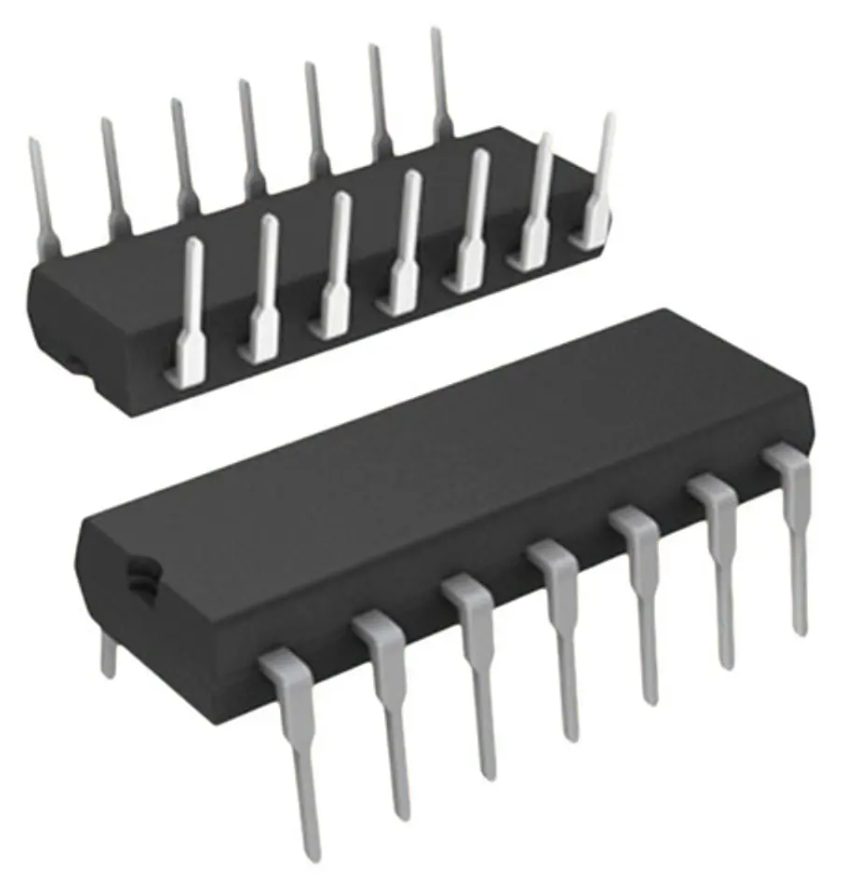

- SN74LS07N Buffer con Colector Abierto x6 encapsulado DIP-14 [74LS07] SN74LS07N Buffer con Colector Abierto x6 encapsulado DIP-14
SN74LS07N Buffer con Colector Abierto x6 encapsulado DIP-14
[74LS07] SN74LS07N Buffer con Colector Abierto x6 encapsulado DIP-14
https://electrofranko.com/shop/74ls07-sn74ls07n-buffer-con-colector-abierto-x6-encapsulado-dip-14-55457 https://electrofranko.com/web/image/product.template/55457/image_1920?unique=a7eb91b
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74LS07
74LS07 Sextuple Búfer con Colector Abierto
Búfer no inversor de alta tensión para manejo de cargas externas
El 74LS07 es un circuito integrado de la familia lógica TTL que contiene seis búferes no inversores independientes con salidas de colector abierto. Este componente permite realizar el desplazamiento de niveles lógicos y manejar voltajes superiores a los de alimentación estándar. Fabricado con tecnología Schottky, ofrece tiempos de respuesta rápidos, siendo fundamental para controlar directamente relés, lámparas y otros periféricos de potencia moderada.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.75V - 5.25V |
| Voltaje máximo de salida | Hasta 30V |
| Corriente de salida (IOL) | 40 mA |
| Niveles Lógicos (VIH / VIL) | 2.0V Mín / 0.8V Máx |
| Estructura interna | 6 Búferes No Inversores |
| Encapsulado estándar | DIP-14 |
Tabla de la Verdad (Modo Operativo)
| Entrada A | Condición de Salida | Salida Y | Estado Lógico |
|---|---|---|---|
| 0 (Bajo) | Conduce a Tierra | 0 (Bajo) | Drenaje Activo |
| 1 (Alto) | Transistor en Corte | Z (Alta Impedancia) | Requiere Pull-Up |
| Transición (0 a 1) | Cierre de Transistor | 0 a Z | Conmutación Rápida |
| Transición (1 a 0) | Apertura de Transistor | Z a 0 | Activación de Carga |
Ventajas del 74LS07
Alta Tensión de Salida: Soporta hasta 30V en sus pines de salida, lo que lo convierte en el componente perfecto para interfaces que requieren voltajes superiores a los 5V TTL.
Capacidad de Corriente: Capaz de drenar hasta 40 mA, permitiendo el control directo de múltiples entradas de otras familias lógicas o pequeñas bobinas de relé sin amplificación.
Flexibilidad de Diseño: Al ser de colector abierto, facilita la implementación de la lógica cableada (Wired-AND) y el ajuste preciso de los tiempos de subida mediante resistencias externas.
Seis Canales: Integra seis unidades totalmente independientes en un solo chip, optimizando el espacio en la placa y reduciendo la complejidad del cableado en sistemas multicanal.
Aplicaciones Recomendadas
