- 74HCT74 Flip Flop Dual Tipo D Circuito CMOS [74HCT74] 74HCT74 Flip Flop Dual Tipo D Circuito CMOS

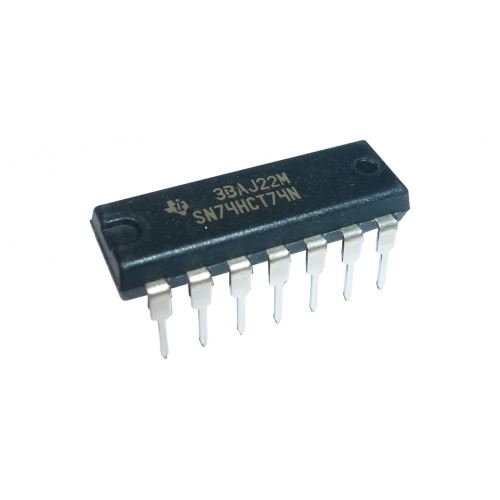

74HCT74 Flip Flop Dual Tipo D Circuito CMOS
[74HCT74] 74HCT74 Flip Flop Dual Tipo D Circuito CMOS
https://electrofranko.com/shop/74hct74-74hct74-flip-flop-dual-tipo-d-circuito-cmos-221 https://electrofranko.com/web/image/product.template/221/image_1920?unique=8835938
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74HCT74
74HCT74 Doble Flip-Flop Tipo D con Set y Reset
Biestable disparado por flanco positivo con entradas compatibles con niveles TTL
El 74HCT74 es un circuito integrado de la familia CMOS avanzada que contiene dos biestables tipo D independientes con entradas fijas de ajuste y restablecimiento directo. Este dispositivo captura datos en el flanco ascendente del reloj, ofreciendo entradas totalmente compatibles con los niveles lógicos TTL estándar. Fabricado con tecnología de alta velocidad, garantiza un bajo consumo eléctrico y excelente aislamiento en sistemas secuenciales electrónicos complejos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.5V - 5.5V |
| Tiempo de propagación (tpd) | 18 ns (Típico a 5V) |
| Corriente de salida (IO) | ±4.0 mA |
| Compatibilidad de entrada | Niveles TTL (VIH=2.0V / VIL=0.8V) |
| Estructura interna | 2 Flip-flops Tipo D independientes |
| Encapsulado estándar | DIP-14 / SOIC-14 |
Tabla de la Verdad (Modo Operativo)
| Entradas (D / CP) | Control (/SD / /RD) | Salida Física Q | Estado Operativo |
|---|---|---|---|
| X / X | Activos (0) | Nivel Fijo (0/1) | Comando Asíncrono Prevalente |
| 0 / ↑ | Inactivos (1) | 0 (Bajo) | Almacena Cero en Flanco |
| 1 / ↑ | Inactivos (1) | 1 (Alto) | Almacena Uno en Flanco |
| X / ↓ | Inactivos (1) | Q Anterior | Modo Memoria Sin Cambio |
Ventajas del 74HCT74
Compatibilidad TTL Directa: Diseñado con umbrales lógicos específicos para conectarse directamente con salidas de tecnologías bipolares de 5V sin adaptadores adicionales.
Controles Asíncronos Fijos: Sus terminales independientes de Set (/SD) y Reset (/RD) anulan las entradas de datos y reloj para forzar estados de forma inmediata.
Doble Canal Aislado: Integra dos módulos biestables completamente independientes dentro de un mismo encapsulado, optimizando espacio en proyectos compactos.
Bajo Consumo CMOS: Presenta la alta eficiencia energética de las estructuras de silicio CMOS, reduciendo las corrientes parásitas en estado estático.
Aplicaciones Recomendadas
