74HCT245

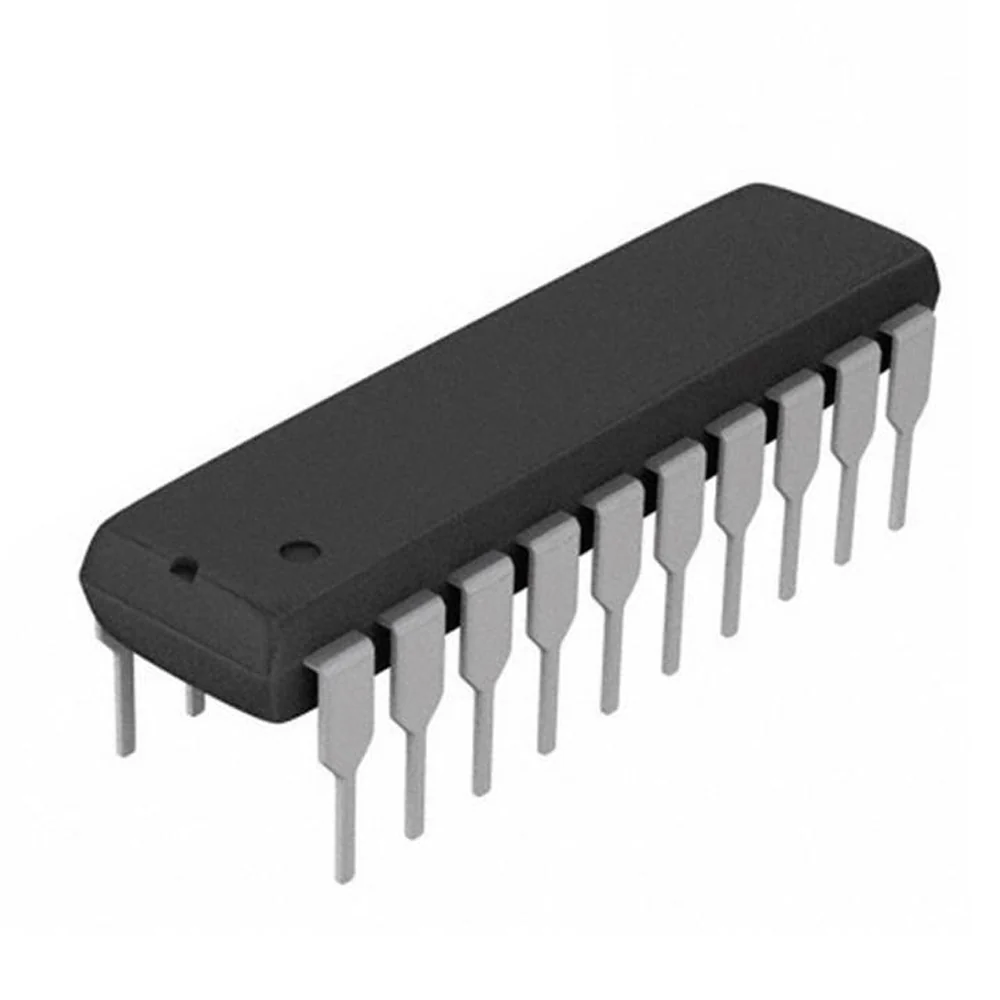

74HCT245 Transceptor de Bus Octal de Tres Estados
Transceptor bidireccional HCT de 8 bits con entradas compatibles con TTL
El 74HCT245 es un circuito integrado de la familia CMOS que funciona como un transceptor de bus octal bidireccional con salidas de tres estados. Este dispositivo permite la comunicación de datos en ambos sentidos entre buses según el pin de dirección. Fabricado con tecnología de alta velocidad y entradas compatibles con TTL, garantiza bajo consumo y excelente aislamiento en sistemas digitales con voltajes mixtos complejos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.5V - 5.5V |
| Tiempo de propagación (tpd) | 12 ns (Típico a 5V) |
| Corriente de salida (IO) | ±6.0 mA |
| Compatibilidad de entrada | Niveles TTL (VIH=2.0V / VIL=0.8V) |
| Estructura interna | 8 Canales Bidireccionales |
| Encapsulado estándar | DIP-20 / SOIC-20 |
Tabla de la Verdad (Modo Operativo)
| Habilitación (/OE) | Dirección (DIR) | Operación Realizada | Estado de Bus |
|---|---|---|---|
| 1 (Alto) | X (Indiferente) | Aislamiento de Buses | Alta Impedancia (Z) |
| 0 (Bajo) | 0 (Bajo) | Transmisión de Bus B a A | Bus A = Bus B |
| 0 (Bajo) | 1 (Alto) | Transmisión de Bus A a B | Bus B = Bus A |
| Transición | Estable | Conmutación de Modo | Estado Dinámico |
Ventajas del 74HCT245
Compatibilidad TTL: Sus umbrales de entrada adaptados permiten recibir de forma directa señales de microcontroladores de 5V antiguos y lógica bipolar sin traductores.
Control Bidireccional: Permite gestionar líneas de comunicación de datos de doble sentido de manera dinámica y sencilla mediante un único pin de dirección (DIR).
Salidas de Tres Estados: Evita conflictos eléctricos en buses compartidos al desconectar físicamente los pines y pasarlos a un estado de alta impedancia (Z).
Capacidad Octal Completa: Maneja un byte completo de información estructurada en un solo circuito compacto, optimizando el ruteo de pistas en la tarjeta principal.
Aplicaciones Recomendadas
