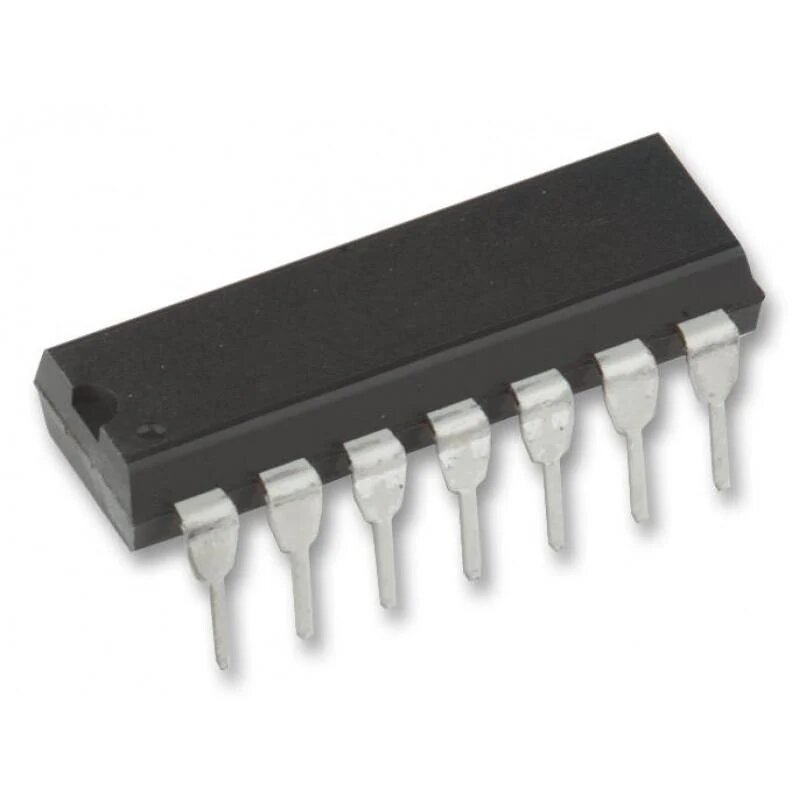

74HC95 Shift Registro de 4-Bit Paralelo DIP-14

S/ 4.50 4.5 PEN S/ 4.50

S/ 4.50

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: 74HC95

Circuito Integrado 74HC95 - Registro de Desplazamiento de 4 Bits con Acceso Paralelo

El 74HC95 es un registro de desplazamiento de 4 bits de la familia CMOS de alta velocidad (HC), que ofrece una gran versatilidad. Permite la carga de datos tanto en serie como en paralelo y proporciona salidas en paralelo. Este dispositivo es capaz de realizar desplazamientos a la derecha y se controla mediante dos entradas de reloj y una línea de modo para seleccionar entre carga paralela y desplazamiento. Es útil para la conversión de datos entre formatos serie y paralelo, manipulación de datos y como registro de almacenamiento temporal.

Especificaciones Técnicas

Tipo de dispositivo	Registro de Desplazamiento de 4 Bits con Acceso Paralelo
Familia lógica	74HC (High-Speed CMOS)
Voltaje de alimentación nominal	2 V a 6 V
Corriente de consumo típica	2 µA (en reposo)
Número de pines	14 (DIP-14)
Tiempo de propagación (tpd)	20 ns típico (a 5 V)
Ancho de pulso mínimo (tw)	20 ns (relojes)
Frecuencia máxima de reloj	25 MHz (típico a 5V)
Encapsulado disponible	DIP-14, SOIC-14
Rango de temperatura de operación	-40 °C a 85 °C (estándar)
Disipación de potencia típica
Compatibilidad TTL/CMOS	Compatible con niveles CMOS y TTL
Fan-out (carga de salida)	10 cargas LSTTL
Entrada de trigger	Reloj 1 (Desplazamiento), Reloj 2 (Carga), Modo (PE)

Usos Comunes del 74HC95

• Conversión Serie-Paralelo y Paralelo-Serie: Su flexibilidad lo hace útil para ambas tareas.
• Manipulación de datos: Para rotar, desplazar o reordenar bits en una palabra de datos.
• Almacenamiento temporal: Como un pequeño registro de 4 bits para guardar estados intermedios.
• Generadores de secuencias: Para crear patrones digitales específicos para pruebas o control.
• Operaciones aritméticas: Como registro acumulador en unidades aritméticas simples.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del 74HC95 con sus características clave.

Descargue su Datasheet (PDF)
