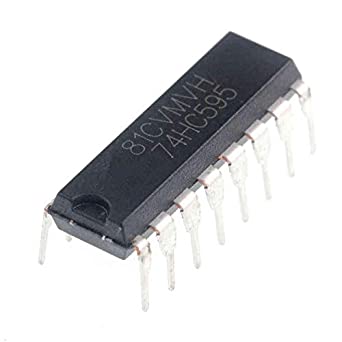

- SN74HC595N Registro Shift de 8 Bits Salida Paralelo y Triestado Encapsulado DIP-16 [74HC595] SN74HC595N Registro Shift de 8 Bits Salida Paralelo y Triestado Encapsulado DIP-16
SN74HC595N Registro Shift de 8 Bits Salida Paralelo y Triestado Encapsulado DIP-16
[74HC595] SN74HC595N Registro Shift de 8 Bits Salida Paralelo y Triestado Encapsulado DIP-16
https://electrofranko.com/shop/74hc595-sn74hc595n-registro-shift-de-8-bits-salida-paralelo-y-triestado-encapsulado-dip-16-1909 https://electrofranko.com/web/image/product.template/1909/image_1920?unique=4b586d6
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74HC595
74HC595 Registro de Desplazamiento de 8 Bits
Registro SIPO con cerrojo de almacenamiento y salidas de tres estados
El 74HC595 es un circuito integrado de la familia CMOS que funciona como un registro de desplazamiento de ocho bits con entrada serie y salida paralelo. Este dispositivo cuenta con un cerrojo de almacenamiento interno y salidas de tres estados, permitiendo controlar múltiples periféricos reduciendo pines eficazmente. Fabricado con tecnología de alta velocidad, garantiza un bajo consumo y excelente inmunidad al ruido en sistemas complejos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 2.0V - 6.0V |
| Tiempo de propagación (tpd) | 18 ns (Típico a 6V) |
| Corriente de salida (IO) | ±7.8 mA |
| Frecuencia de reloj (fmax) | 25 MHz (Típico) |
| Tipo de operación | Entrada Serie a Salida Paralelo (SIPO) |
| Encapsulado estándar | DIP-16 / SOIC-16 |
Tabla de la Verdad (Modo Operativo)
| Reloj Desplazamiento (SHCP) | Reloj Almacenamiento (STCP) | Operación Realizada | Estado de Salidas (QA-QH) |
|---|---|---|---|
| Flanco Ascendente (↑) | X (Indiferente) | Desplaza Entrada Serie | Sin Cambio en Físicas |
| X (Indiferente) | Flanco Ascendente (↑) | Transfiere a Cerrojo | Salidas Actualizadas |
| X | X | Inhabilitar Salida (/OE=1) | Z (Alta Impedancia) |
| X | X | Habilitar Salida (/OE=0) | Muestra Datos Almacenados |
Ventajas del 74HC595
Ahorro Crítico de Pines: Permite controlar hasta ocho salidas digitales utilizando únicamente tres pines de control del microprocesador principal.
Cascada Ilimitada: Dispone de una salida serie dedicada (Q7S) para conectar múltiples registros en serie y expandir las salidas exponencialmente.
Cerrojo de Salida (Latch): Mantiene las salidas estables durante el proceso de desplazamiento de datos, evitando parpadeos visuales indeseados.
Eficiencia y Velocidad: Su arquitectura CMOS de alta velocidad asegura una conmutación ágil con un consumo de energía en reposo mínimo.
Aplicaciones Recomendadas
