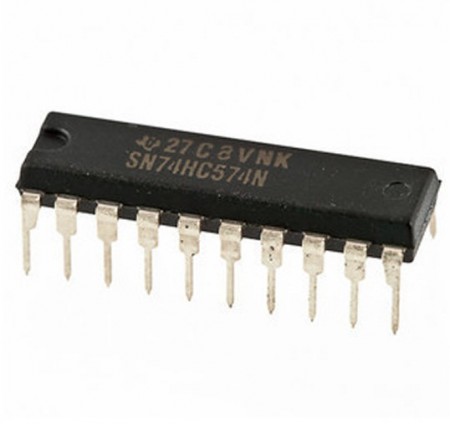

- 74HC574 Flip Flop Triestado Octal Circuito CMOS [74HC574] 74HC574 Flip Flop Triestado Octal Circuito CMOS
74HC574 Flip Flop Triestado Octal Circuito CMOS
[74HC574] 74HC574 Flip Flop Triestado Octal Circuito CMOS
https://electrofranko.com/shop/74hc574-74hc574-flip-flop-triestado-octal-circuito-cmos-218 https://electrofranko.com/web/image/product.template/218/image_1920?unique=b7c2171
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74HC574
74HC574 Octal Flip-Flop Tipo D de 3 Estados
Registro de almacenamiento de 8 bits con distribución de pines de flujo directo
El 74HC574 es un circuito integrado de la familia CMOS que funciona como un registro octal de flip-flops tipo D con salidas de tres estados independientes. Su diseño de pines optimizado alinea las entradas y salidas en lados opuestos, facilitando el ruteo de pistas en circuitos impresos. Fabricado con tecnología de alta velocidad, ofrece bajo consumo y excelente inmunidad al ruido en sistemas digitales avanzados.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 2.0V - 6.0V |
| Tiempo de propagación (tpd) | 13 ns (Típico a 6V) |
| Corriente de salida (IO) | ±7.8 mA |
| Frecuencia de reloj (fmax) | 40 MHz (Típico) |
| Distribución de pines | Flujo Directo (Inputs vs Outputs) |
| Encapsulado estándar | DIP-20 / SOIC-20 |
Tabla de la Verdad (Modo Operativo)
| Habilitación (/OE) | Reloj (CP) | Entrada D | Salida Q |
|---|---|---|---|
| 1 (Alto) | X (Indiferente) | X | Z (Alta Impedancia) |
| 0 (Bajo) | ↑ (Subida) | 0 (Bajo) | 0 (Nivel Bajo) |
| 0 (Bajo) | ↑ (Subida) | 1 (Alto) | 1 (Nivel Alto) |
| 0 (Bajo) | ↓ (Bajada) | X | Sin Cambio (Memoria) |
Ventajas del 74HC574
Distribución de Pines Directa: A diferencia del 74HC374, tiene las entradas en un lado y las salidas en el otro, lo que simplifica de manera drástica el ruteo de pistas en la PCB.
Salidas de Tres Estados: Permite acoplar el componente directamente a buses de datos compartidos de 8 bits, aislando el circuito cuando el pin de habilitación pasa a nivel alto.
Captura por Flanco Activo: Registra la información del bus de manera precisa en la transición de bajo a alto de la señal de reloj, evitando la lectura de estados transitorios.
Alta Eficiencia CMOS: Mantiene un consumo eléctrico en reposo sumamente bajo junto con una robusta inmunidad a las interferencias electromagnéticas del entorno.
Aplicaciones Recomendadas
74HC574 Octal Flip-Flop Tipo D de 3 Estados
Registro de almacenamiento de 8 bits con distribución de pines de flujo directo
El 74HC574 es un circuito integrado de la familia CMOS que funciona como un registro octal de flip-flops tipo D con salidas de tres estados independientes. Su diseño de pines optimizado alinea las entradas y salidas en lados opuestos, facilitando el ruteo de pistas en circuitos impresos. Fabricado con tecnología de alta velocidad, ofrece bajo consumo y excelente inmunidad al ruido en sistemas digitales avanzados.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 2.0V - 6.0V |
| Tiempo de propagación (tpd) | 13 ns (Típico a 6V) |
| Corriente de salida (IO) | ±7.8 mA |
| Frecuencia de reloj (fmax) | 40 MHz (Típico) |
| Distribución de pines | Flujo Directo (Inputs vs Outputs) |
| Encapsulado estándar | DIP-20 / SOIC-20 |
Tabla de la Verdad (Modo Operativo)
| Habilitación (/OE) | Reloj (CP) | Entrada D | Salida Q |
|---|---|---|---|
| 1 (Alto) | X (Indiferente) | X | Z (Alta Impedancia) |
| 0 (Bajo) | ↑ (Subida) | 0 (Bajo) | 0 (Nivel Bajo) |
| 0 (Bajo) | ↑ (Subida) | 1 (Alto) | 1 (Nivel Alto) |
| 0 (Bajo) | ↓ (Bajada) | X | Sin Cambio (Memoria) |
Ventajas del 74HC574
Distribución de Pines Directa: A diferencia del 74HC374, tiene las entradas en un lado y las salidas en el otro, lo que simplifica de manera drástica el ruteo de pistas en la PCB.
Salidas de Tres Estados: Permito acoplar el componente directamente a buses de datos compartidos de 8 bits, aislando el circuito cuando el pin de habilitación pasa a nivel alto.
Captura por Flanco Activo: Registra la información del bus de manera precisa en la transición de bajo a alto de la señal de reloj, evitando la lectura de estados transitorios.
Alta Eficiencia CMOS: Mantiene un consumo eléctrico en reposo sumamente bajo junto con una robusta inmunidad a las interferencias electromagnéticas del entorno.
Aplicaciones Recomendadas
