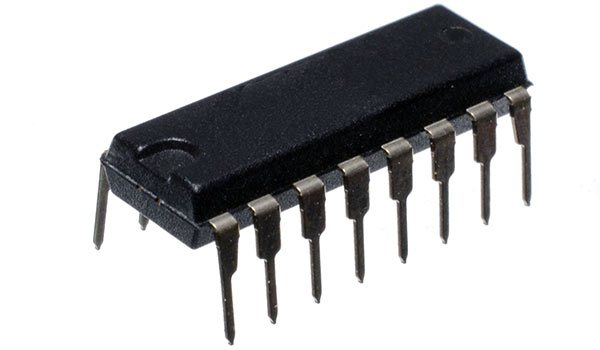

74HC4050 Circuito Cambiador de Nivel Alto - Bajo CMOS

S/ 4.00 4.0 PEN S/ 4.00

S/ 4.00

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: 74HC4050

Circuito Integrado 74HC4050 - Buffer/Conversor de Nivel Hexagonal

El 74HC4050 es un circuito integrado de la familia CMOS de alta velocidad (HC) que contiene seis buffers no inversores. Su característica principal es su capacidad para funcionar como un conversor de nivel lógico (level-shifter) de alto a bajo, ya que sus entradas pueden tolerar voltajes significativamente más altos que su voltaje de alimentación (VCC). Esto lo hace ideal para interconectar lógicas CMOS de alto voltaje (como la serie 4000 a 15V) con sistemas de bajo voltaje (como TTL o HC a 5V) sin riesgo de dañar el dispositivo.

Especificaciones Técnicas

Tipo de dispositivo	Buffer/Conversor de Nivel Hexagonal No Inversor
Familia lógica	74HC (High-Speed CMOS)
Voltaje de alimentación nominal	2 V a 6 V
Corriente de consumo típica	1 µA (en reposo)
Número de pines	16 (DIP-16)
Tiempo de propagación (tpd)	10 ns típico (a 5 V)
Voltaje de entrada máximo	Hasta 15 V (independiente de VCC)
Ancho de pulso máximo	No aplica
Encapsulado disponible	DIP-16, SOIC-16
Rango de temperatura de operación	-40 °C a 85 °C (estándar)
Disipación de potencia típica
Compatibilidad TTL/CMOS	Compatible con niveles CMOS y TTL
Fan-out (carga de salida)	10 cargas LSTTL
Entrada de trigger	1 entrada por buffer

Usos Comunes del 74HC4050

• Conversión de niveles lógicos: Para interconectar sistemas de 12V/15V con sistemas de 5V/3.3V.
• Protección de entradas: Protege las entradas de microcontroladores de bajo voltaje contra sobretensiones.
• Driver de línea: Para conducir señales a través de cables largos o con cargas capacitivas.
• Aislamiento de circuitos: Como buffer para separar eléctricamente diferentes etapas de un circuito.
• Interfaz con sensores: Para adaptar la salida de sensores de alto voltaje a un sistema digital.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del 74HC4050 con sus características clave.

Descargue su Datasheet (PDF)
