- 74HC4050 Circuito Cambiador de Nivel Alto - Bajo CMOS [74HC4050] 74HC4050 Circuito Cambiador de Nivel Alto - Bajo CMOS

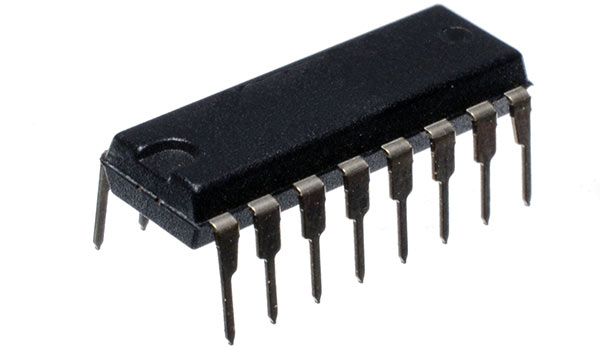

74HC4050 Circuito Cambiador de Nivel Alto - Bajo CMOS
[74HC4050] 74HC4050 Circuito Cambiador de Nivel Alto - Bajo CMOS
https://electrofranko.com/shop/74hc4050-74hc4050-circuito-cambiador-de-nivel-alto-bajo-cmos-1748 https://electrofranko.com/web/image/product.template/1748/image_1920?unique=4a7ec6f
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74HC4050
74HC4050 Séxtuple Búfer Conversor de Niveles
Búfer no inversor de alta velocidad con tolerancia a sobretensión en entradas
El 74HC4050 es un circuito integrado de la familia CMOS que contiene seis búferes no inversores independientes diseñados para convertir niveles lógicos. Su característica principal es que permite que el voltaje de entrada supere al voltaje de alimentación, facilitando la interfaz entre sistemas de diferente voltaje. Fabricado con tecnología de alta velocidad, garantiza una traslación de señales segura y eficiente en circuitos electrónicos mixtos modernos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 2.0V - 6.0V |
| Voltaje de entrada (VIN) | Hasta 15V (Sobretolerancia) |
| Tiempo de propagación (tpd) | 8 ns (Típico a 6V) |
| Corriente de salida (IO) | ±5.2 mA |
| Estructura interna | 6 Búferes No Inversores |
| Encapsulado estándar | DIP-16 / SOIC-16 |
Tabla de la Verdad (Modo Operativo)
| Entrada A | Voltaje Entrada | Salida Y | Estado Lógico |
|---|---|---|---|
| 0 (Bajo) | < VIL | 0 (Bajo) | Nivel Bajo Directo |
| 1 (Alto) | > VIH (Hasta VCC) | 1 (Alto) | Nivel Alto Directo |
| 1 (Alto) | > VCC (Hasta 15V) | 1 (VCC) | Reducción de Nivel |
| Transición | Dinámico | Siguiendo Entrada | Respuesta Real |
Ventajas del 74HC4050
Conversor de Niveles: Es la solución ideal para comunicar dispositivos de 5V con microcontroladores de 3.3V, ya que sus entradas soportan voltajes superiores a VCC sin dañarse.
Alta Densidad: Ofrece seis canales independientes en un solo chip, permitiendo la traslación de múltiples señales de control o datos simultáneamente en un espacio reducido.
Inmunidad al Ruido: Al utilizar tecnología CMOS, mantiene márgenes lógicos estables y una excelente resistencia a interferencias eléctricas en buses de comunicación ruidosos.
Bajo Consumo: Presenta una disipación de potencia estática extremadamente baja, lo que lo convierte en un componente eficiente para dispositivos electrónicos alimentados por batería.
