74HC374 FLIP FLOP D OCTAL CIRCUITO CMOS
Referencia Interna:
74HC374

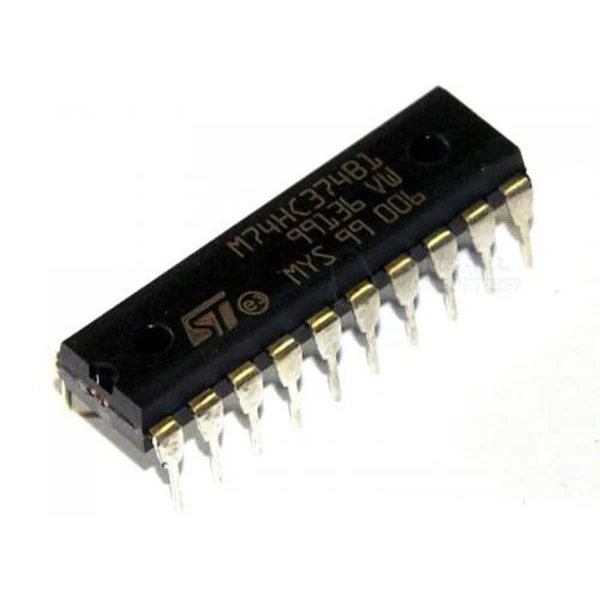

Circuito Integrado 74HC374 - Flip-Flop Octal Tipo D con Salidas 3-STATE
El 74HC374 es un registro de 8 bits de la familia CMOS de alta velocidad (HC) que contiene ocho flip-flops tipo D con flanco de subida. Este dispositivo captura los 8 bits de datos de entrada en el pulso de reloj y los mantiene en sus salidas. Las salidas son de tipo 3-STATE (tres estados), controladas por una entrada de habilitación (Output Enable) activa en bajo, lo que lo hace perfecto para conectar a buses de datos compartidos. Es un componente esencial para el almacenamiento temporal (latching) de datos en sistemas con microprocesadores.
Especificaciones Técnicas
| Tipo de dispositivo | Flip-Flop Octal Tipo D con salidas 3-STATE |
|---|---|
| Familia lógica | 74HC (High-Speed CMOS) |
| Voltaje de alimentación nominal | 2 V a 6 V |
| Corriente de consumo típica | 4 µA (en reposo) |
| Número de pines | 20 (DIP-20) |
| Tiempo de propagación (tpd) | 20 ns típico (a 5 V) |
| Ancho de pulso mínimo (tw) | 15 ns (reloj) |
| Frecuencia máxima de reloj | 30 MHz (típico a 5V) |
| Encapsulado disponible | DIP-20, SOIC-20, TSSOP-20 |
| Rango de temperatura de operación | -40 °C a 85 °C (estándar) |
| Disipación de potencia típica | |
| Compatibilidad TTL/CMOS | Compatible con niveles CMOS y TTL |
| Fan-out (carga de salida) | 15 cargas LSTTL |
| Entrada de trigger | Reloj (CP) y Habilitación de Salida (OE) |
Consultar ficha técnica (Datasheet)
Descarga la hoja de datos del 74HC374 con sus características clave.
Descargue su Datasheet (PDF)
