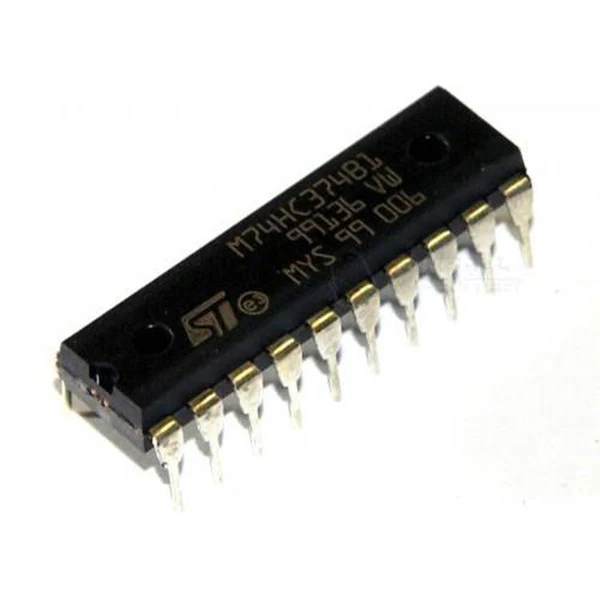

74HC374 Octal Flip-Flop Tipo D de 3 Estados
Registro de almacenamiento de 8 bits con salidas de alta impedancia
El 74HC374 es un circuito integrado CMOS de alta velocidad que contiene ocho flip-flops tipo D disparados por flanco positivo. Posee salidas de tres estados, permitiendo la conexión directa a buses de datos de ocho bits sin conflictos eléctricos. Fabricado con tecnología avanzada de silicio, ofrece bajo consumo y alta inmunidad al ruido. Es ideal para registros de almacenamiento, búferes y sistemas de microprocesamiento modernos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 2.0V - 6.0V |
| Tiempo de propagación (tpd) | 13 ns (Típico a 6V) |
| Corriente de salida (IO) | ±6.0 mA |
| Frecuencia de reloj (fmax) | 40 MHz (Típico) |
| Estructura interna | 8 Flip-flops tipo D |
| Encapsulado estándar | DIP-20 / SOIC-20 |
Tabla de la Verdad (Modo Operativo)
| Habilitación (/OE) | Reloj (CP) | Entrada D | Salida Q |
|---|---|---|---|
| 1 (Alto) | X (Indiferente) | X | Z (Alta Impedancia) |
| 0 (Bajo) | ↑ (Subida) | 0 (Bajo) | 0 (Nivel Bajo) |
| 0 (Bajo) | ↑ (Subida) | 1 (Alto) | 1 (Nivel Alto) |
| 0 (Bajo) | ↓ (Bajada) | X | Sin Cambio (Memoria) |
Ventajas del 74HC374
Salidas de Tres Estados: Permite la conexión múltiple a un bus de datos común, facilitando que el registro entregue información solo cuando se le solicita.
Disparo por Flanco Positivo: Los datos se capturan instantáneamente en la transición de bajo a alto del reloj, asegurando una sincronización precisa en sistemas complejos.
Organización Octal: Procesa un byte completo de información en un solo chip, optimizando significativamente el espacio físico en el diseño de placas de circuito impreso.
Alta Velocidad CMOS: Combina la eficiencia energética de la tecnología CMOS con velocidades de conmutación rápidas, reduciendo latencias en el flujo de datos digitales.
Aplicaciones Recomendadas
